OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE DREWNIANYCH

technika



+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE



ZAWARTOŚĆ PROJEKTU

1. OPIS TECHNICZNY

2. OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE DREWNIANYCH

KONSTRUKCJI DACHU

3. CZĘŚĆ RYSUNKOWA

  • rzut konstrukcji dachu, skala 1 : 100
  • przekrój poprzeczny hali, skala 1 : 50
  • rysunek wykonawczy kratownicy drewnianej, skala 1 : 25
  • szczegół konstrukcyjny, skala 1 : 10

OPIS TECHNICZNY

  1. Dane ogólne

Przedmiot i zakres opracowania:

przedmiotem opracowania jest projekt budowlany dachu drewnianego nad projektowaną halą magazynową

adres inwestycji – Wrocław, ul. Norwida 64, nr ewidencyjny działki 66/6

inwestor – Akademia Rolnicza we Wrocławiu, IBiAK

projektant – Zenobiusz Świst, student Akademii Rolniczej we Wrocławiu

Podstawa opracowania:

zlecenie inwestora

aktualna mapa sytuacyjno – wysokościowa w skali 1 : 500

dokumentacja geologiczna

uzgodnienia materiałowo – techniczne

decyzja o warunkach zabudowy i zagospodarowania terenu wydana przez Urząd Miasta i Gminy we Wrocławiu

polskie normy i unormowania prawne

  1. Konstrukcja obiektu

hala parterowa jednonawowa o konstrukcji murowanej

szerokość hali w osiach konstrukcyjnych: 18 m

długość hali w osiach konstrukcyjnych: 54 m

ściany konstrukcyjne wykonane z pustaków ceramicznych Porotherm 44 na zaprawie cementowo – wapiennej M5

ściany fundamentowe wykonane z bloczków betonowych grubości 38 cm

budynek posadowiony na ławach fundamentowych o wymiarach 40 x 100 cm wykonanych z betonu B 30, wylanych na 10 cm warstwie podkładu z betonu B 10

strop nad parterem: sufit podwieszany wykonany z płyt G-K na ruszcie stalowym mocowany do dźwigarów kratowych

podłoga: posadzka przemysłowa wykonana na 5 cm warstwie wylewki betonowej

  1. Konstrukcja dachu

dach wykonany z dwuspadowych drewnianych dźwigarów kratowych z litego drewna sosnowego klasy C 30

rozstaw osiowy dźwigarów: 1,8 m

pokrycie dachu: gonty papowe położone na pełnym deskowaniu i warstwie podkładowej z papy termozgrzewalnej

odprowadzanie wody opadowej z dachu: rynny PCV f200 i rury spustowe f

obróbki blacharskie wykonane z blachy ocynkowanej

OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE

  1. Dane wyjściowe:

szerokość hali: B = 18,0 m

długość hali: L = 54,0 m

wysokość do okapu: H = 4,5 m

rozstaw kratownic:  a = 1,8 m

pokrycie dachu:  gonty papowe

kąt nachylenia połaci dachu: a = 20o

ściany murowane z trzpieniami żelbetowymi

kratownica łączona na płytki kolczaste

  1. Założenia do obliczeń:

Lokalizacja: Wrocław

I strefa śniegowa

I strefa wiatrowa

Rozwiązania materiałowe i konstrukcyjne:

budynek parterowy bez podpiwniczenia

ściany konstrukcyjne murowane z pustaków Porotherm 44 P+W

ścian piwnic z bloczków betonowych 38 cm

budynek posadowiony na ławach fundamentowych 100 x 40 cm

dach drewniany wykonany z kratownic drewnianych

  1. Obciążenia jednostkowe:

Obciążenie śniegiem (wg normy PN-80/B-02010)

obciążenie charakterystyczne od śniegu:

Qk = 0,7 [kN/m2] – I strefa śniegowa

nachylenie połaci dachu: a = 20o

współczynniki kształtu połaci dachowej:

wartości obciążenia charakterystycznego od śniegu:

obciążenie obliczeniowe od śniegu:

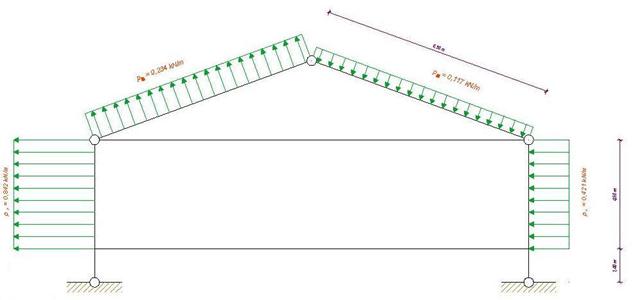

Obciążenie wiatrem:

obciążenie charakterystyczne od wiatru:

qk = 0,25 [kN/m2] – I strefa wiatrowa

współczynnik ekspozycji: Ce = 1,0 – teren otwarty

współczynnik dynamiczny: b = 1,8 – budowla niepodatna na dynamiczne działanie wiatru

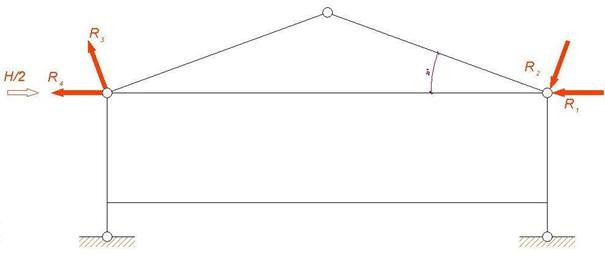

współczynniki aerodynamiczne (przy nachyleniu połaci dachowej a = 20o

wartości obciążenia charakterystycznego od wiatru:

obciążenie obliczeniowe od wiatru:

  1. Obliczenie kratownicy drewnianej

Założenia do obliczeń

  • dane materiałowe:

drewno sosnowe C30

wytrzymałość charakterystyczna na zginanie: fm,k = 30 MPa

wytrzymałość charakterystyczna na ściskanie wzdłuż włókien: fc,0,k = 23 MPa

moduł sprężystości podłużnej: E0,mean = 12 GPa

5% kwantyl modułu sprężystości wzdłuż włókien: E0,05 = 8 GPa

współczynnik materiałowy: gm

współczynnik modyfikacyjny: kmod = 0,8

  • wytrzymałość obliczeniowa na zginanie:

  • wytrzymałość obliczeniowa na ściskanie wzdłuż włókien:

  • przekrój prętów kratownicy: 60 x 120 mm

charakterystyki geometryczne:

Obciążenia:

  • obciążenie śniegiem: S2k = 1,120 [kN/m2]; S2 = 1,568 [kN/m2];
  • obciążenie wiatrem: pzn = 0,117 [kN/m2]; pzz = -0,234 [kN/m2];
  • obciążenie ciężarem własnym:

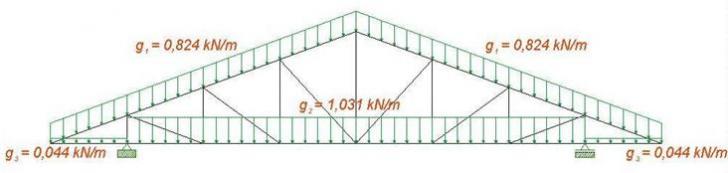

Obciążenie pasa górnego:

Nk

gf

Nd

Pokrycie + deskowanie: 0,3

Deski okapowe: 0,025

Ciężar własny: 0,06

gk1 = 0,69 kN/m  g1 = 0,824 kN/m

Obciążenie pasa dolnego – część ocieplona:

Nk

gf

Nd

Styropian: 0,1

Deski okapowe: 0,025

Ciężar własny: 0,06

Płyty G – K: 0,012

Instalacje

gk2 = 0,89 kN/m  g2 = 1,031 kN/m

Obciążenie pasa dolnego – część nieocieplona:

Nk

gf

Nd

Ciężar własny: 0,06

gk3 = 0,04 kN/m  g3 = 0,044 kN/m

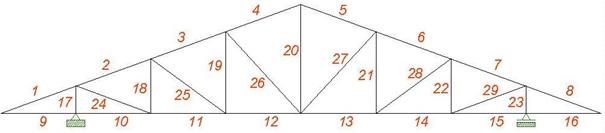

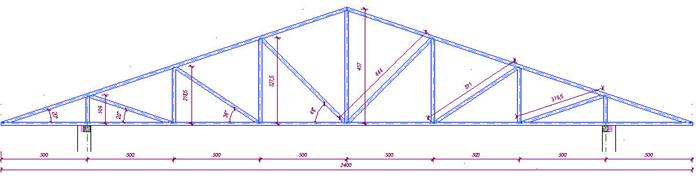

Układ prętów w kratownicy:

Obciążenie ciężarem własnym

  • schemat obciążenia:

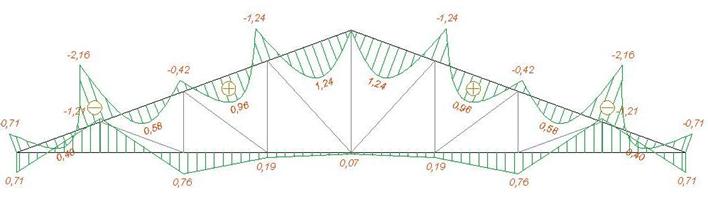

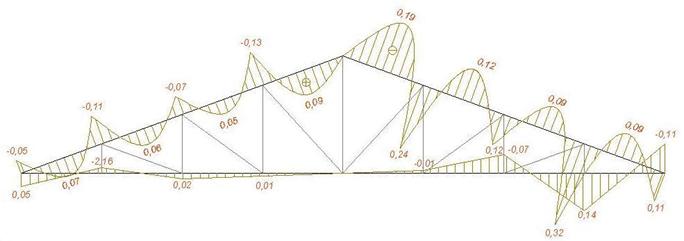

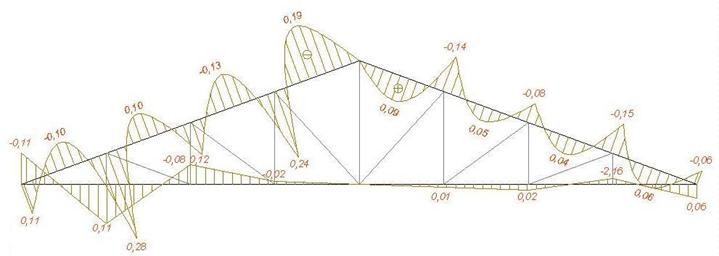

  • wykres momentów zginających (na podstawie obliczeń programem RM-WIN):

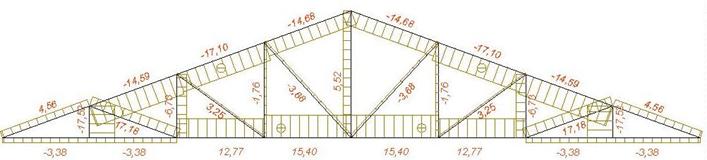

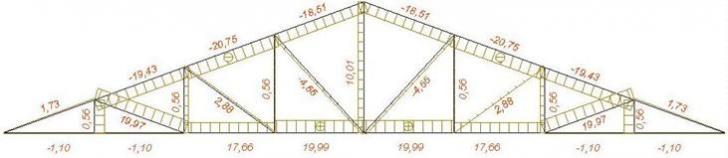

  • siły osiowe w prętach (na podstawie obliczeń programem RM-WIN)

Obciążenie śniegiem

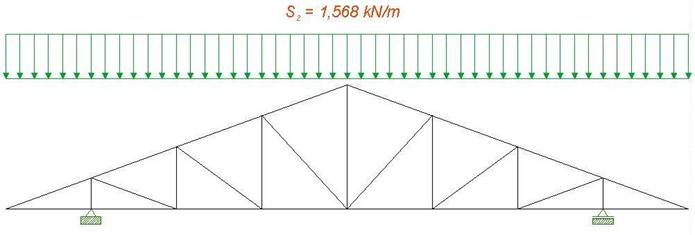

  • schemat obciążenia:

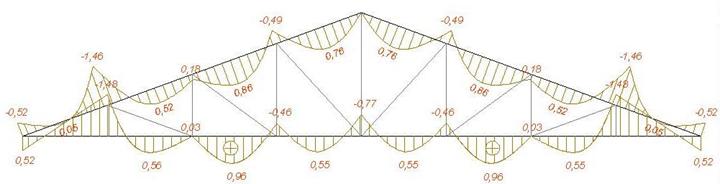

  • wykres momentów zginających (na podstawie obliczeń programem RM-WIN):

  • siły osiowe w prętach (na podstawie obliczeń programem RM-WIN)

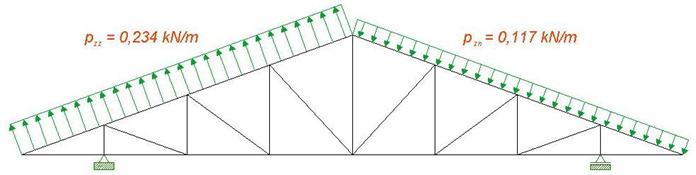

Obciążenie wiatrem z lewej strony

  • schemat obciążenia:

  • wykres momentów zginających (na podstawie obliczeń programem RM-WIN):

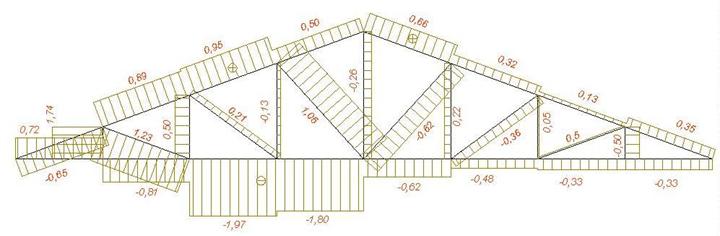

  • siły osiowe w prętach (na podstawie obliczeń programem RM-WIN)

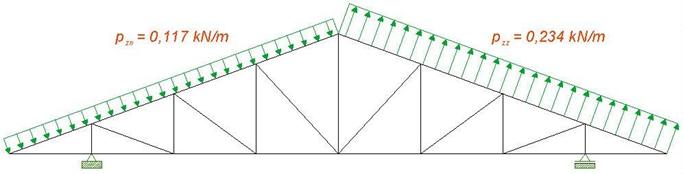

Obciążenie wiatrem z prawej strony

  • schemat obciążenia:

  • wykres momentów zginających (na podstawie obliczeń programem RM-WIN):

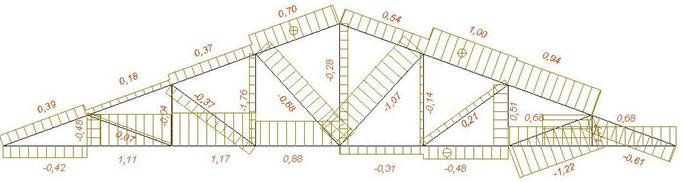

  • siły osiowe w prętach (na podstawie obliczeń programem RM-WIN):

Zestawienie sił wewnętrznych w prętach

  • pas górny:

Pręt

Ciężar własny

Śnieg

Wiatr z lewej

Wiatr z prawej

SUMA

M

N

M

N

M

N

- 20,75

M

N

M

N

M

N

M

N

M

N

  • pas dolny:

Pręt

Ciężar własny

Śnieg

Wiatr z lewej

Wiatr z prawej

SUMA

M

N

M

N

M

N

17,66

M

N

M

N

M

N

M

N

M

N

  • słupki:

Pręt

Ciężar własny

Śnieg

Wiatr z lewej

Wiatr z prawej

SUMA

N

N

N

N

N

N

N

  • krzyżulce:

Pręt

Ciężar własny

Śnieg

Wiatr z lewej

Wiatr z prawej

SUMA

N

N

N

N

N

N

  1. Wymiarowanie elementów wiązara kratowego.

Pas górny

  • sprawdzenie nośności ze względu na ściskanie:

Nośność pasa górnego ze względu na ściskanie jest wystarczająca.

  • sprawdzenie nośności ze względu na rozciąganie:

Nośność pasa górnego ze względu na rozciąganie ze zginaniem jest wystarczająca.

5.2. Pas dolny

  • sprawdzenie nośności ze względu na ściskanie:

Nośność pasa dolnego ze względu na ściskanie ze zginaniem jest wystarczająca

  • sprawdzenie nośności ze względu na rozciaganie:

Nośność pasa dolnego ze względu na rozciąganie ze zginaniem jest wystarczająca

5.3. Słupek

  • sprawdzenie nośności ze względu na ściskanie:

Nośność słupka ze względu na ściskanie jest wystarczająca

  • sprawdzenie nośności na rozciąganie:

Nośność słupka ze względu na rozciąganie jest wystarczająca

5.4. Krzyżulec

  • sprawdzenie nośności ze względu na ściskanie:

Nośność krzyżulca ze względu na ściskanie jest wystarczająca

  • sprawdzenie nośności na rozciąganie:

Nośność krzyżulca ze względu na rozciąganie jest wystarczająca

Wymiarowanie wybranych połączeń konstrukcyjnych.

  • Poszczególne elementy kratownicy łączone za pomocą płytek kolczastych T 150

6.1. Węzeł 1

  • dane:

- nachylenie pasa górnego: a = 20o

- wartości obliczeniowe sił w prętach:

N1 = 6,68 kN; N9 = -4,9 kN

  • obliczenia A1:

  • obliczenia A2:

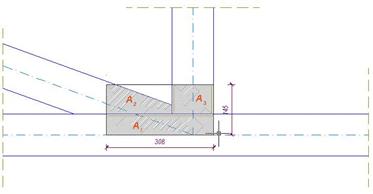

Przyjęto płytki T 150 o wymiarach b = 102 mm, l = 102 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N1

  • sprawdzenie wytrzymałości płytki na ściskanie

- ścinanie w kierunku N9

  • sprawdzenie płytek na łączenie ścinania i ściskania

6.2. Węzeł 2

  • dane:

- wartości obliczeniowe sił w prętach:

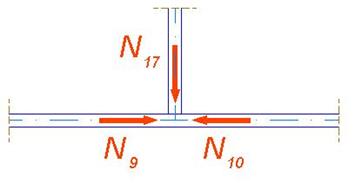

N9 = -4,9 kN; N10 = -5,29 kN; N17 = -35,15 kN;

  • obliczenia A1:

  • obliczenia A2:

Przyjęto płytki T 150 o wymiarach b = 102 mm, l = 205 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N9

  • sprawdzenie wytrzymałości płytki na ściskanie

- w kierunku N16

  • sprawdzenie płytek na łączenie ścinania i ściskania

6.3. Węzeł 3

  • dane:

- nachylenie pasa górnego: a = 20o

- wartości obliczeniowe sił w prętach:

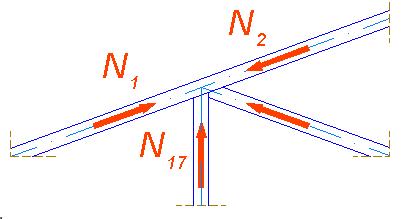

N1 = 6,68 kN; N2 = -33,84 kN; N17 = -35,15 kN; N24 = 37,22

  • obliczenia A1:

  • obliczenia A2:

  • obliczenia A3:

Przyjęto płytki T 150 o wymiarach b = 206 mm, l = 308 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N1

  • sprawdzenie wytrzymałości płytki na ściskanie

- kierunku N17

- w kierunku N24

  • sprawdzenie płytek na łączenie ścinania i ściskania

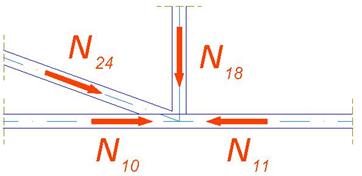

6.4. Węzeł 4

  • dane:

- wartości obliczeniowe sił w prętach:

N10 = -5,29 kN;  N11 = 31,60 kN; N18 = -11,17 kN; N24 = 37,22

  • obliczenia A1:

  • obliczenia A2:

  • obliczenia A3:

Przyjęto płytki T 150 o wymiarach b = 145 mm, l = 308 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N10

  • sprawdzenie wytrzymałości płytki na ściskanie

- w kierunku N24

- w kierunku N18

  • sprawdzenie płytek na łączenie ścinania i ściskania

6.5. Węzeł 5

  • dane:

- nachylenie pasa górnego: a = 20o

- wartości obliczeniowe sił w prętach:

N2 = 6,68 kN; N3 = -33,84 kN; N18 = -35,15 kN; N25 = 37,22

  • obliczenia A1:

  • obliczenia A2:

  • obliczenia A3:

Przyjęto płytki T 150 o wymiarach b =206 mm, l = 308 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N2

  • sprawdzenie wytrzymałości płytki na ściskanie

- w kierunku N25

- w kierunku N18

  • sprawdzenie płytek na łączenie ścinania i ściskania

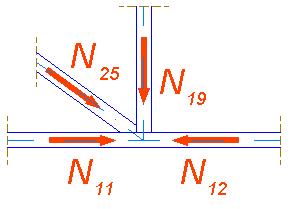

6.6. Węzeł 6

  • dane:

- wartości obliczeniowe sił w prętach:

N11 = 31,60 kN;  N12 = 36,27 kN; N19 = -0,34 kN; N25 = 6,34 kN

  • obliczenia A1:

  • obliczenia A2:

  • obliczenia A3:

Przyjęto płytki T 150 o wymiarach b = 145 mm, l = 205 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N11

  • sprawdzenie wytrzymałości płytki na ściskanie

- w kierunku N25

- w kierunku N19

  • sprawdzenie płytek na łączenie ścinania i ściskania

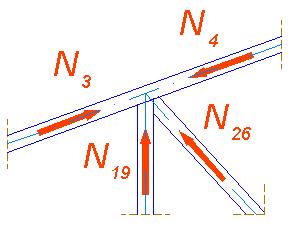

6.7. Węzeł 7

  • dane:

- nachylenie pasa górnego: a = 20o

- wartości obliczeniowe sił w prętach:

N3 = -37,48 kN;  N4 = -32,69 kN; N19 = -0,34 kN; N26 = -8,91 kN

  • obliczenia A1:

  • obliczenia A2:

  • obliczenia A3:

Przyjęto płytki T 150 o wymiarach b =206 mm, l = 308 mm

Obliczenia powierzchni efektywnych na podstawie programu AutoCAD 2004 PL

  • sprawdzenie wytrzymałości płytki na ścinanie

- ścinanie w kierunku N3

  • sprawdzenie wytrzymałości płytki na ściskanie

- w kierunku N26

- w kierunku N19

  • sprawdzenie płytek na łączenie ścinania i ściskania

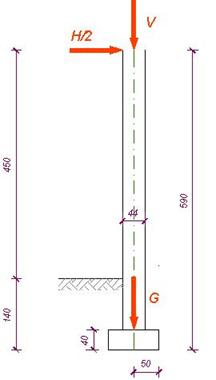

  1. Sprawdzenie stateczności konstrukcji hali

Obciążenie wiatrem:

  • Wrocław – I strefa wiatrowa - qk = 250 Pa = 0,25 kN/m2
  • współczynnik ekspozycji: Ce = 1,0 – teren otwarty
  • współczynnik dynamiczny: bc = 1,8 – budowla niepodatna na dynamiczne działanie wiatru
  • współczynniki aerodynamiczne:

- strona nawietrzna: Czn = 0,2

- strona zawietrzna: Czz = -0,4

  • rozstaw trzpieni: a = 3,6 m
  • wartości obciążeń od wiatru

  • Moment utwierdzający:

  • Moment wywracający:

Warunek stateczności spełniony.



Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 16638
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
