Przetwornica napięcia 12V(24V)/220V50Hz

Przetwornica napięcia 12V(24V)/220V50Hz

Dane techniczne: moc-160W/12V/15A 300W/24V/14A

stabilizacja napięcia

filtr przeciwzakłóceniowy

częstotliwość 50 Hz

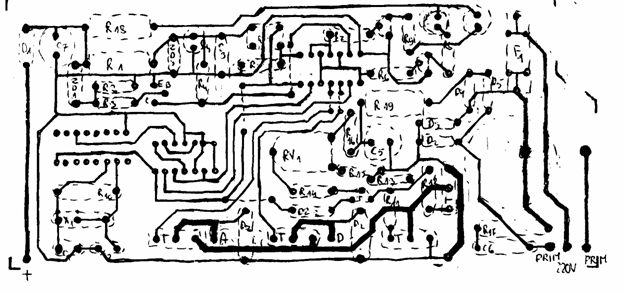

Elementy

IC1; 4060

IC2; 4001

IC3; 4013

T1-3; BC547

T4; BC557

T5-8; IRF540

D1-5; 1N4000

LD1-2; LED

ZD2; 2V4

ZD3; 10V 1,3W

ZD4-5; 150V 3,25W

R2; 1K

R3; 10K

R4-7; 22K

R8-9; 330R

R10; 10M

R11-12; 100R

R13; 1,5K

R14; 4,7K

R15; 820R

R16; 18K

R17; 150R 1W

R18; 560R 0,5W

R19; 100K 1W

RV1; 4,7K

C1-2; 15pF

C3; 100nF

C4-5; 10uF

C6; 220nF

C7; 100uF

X1;

L1; 1A

F1; 1A

SW1; ON/OFF

SW2; SWITSCH

Dla aplikacji 12V

R1; 47R 0,5W

ZD1; 7V5

TR; 2x9V/220V 160W

Dla aplikacji 24V

R1; 560R 0,5W

ZD1; 15V

TR; 2x22V/220V 300W
