Naziv vezbe:Pustanje u rad trofaznog asinhronog motora uz mogucnost izbora smera obratanja njegovog rotora

Pustanje u rad trofaznog asinhronog motora uz mogucnost izbora smera obratanja njegovog rotora

Cilj vezbe:Upravljanje smerom obrtanja asinhronog motora

Zadatak:Izvrsiti pustanje u rad trofaznog asinhronog motora sa kratko spojenim rotorom,uz mogucnost izbora obrtanja njegovog rotora.Pustanje u rad se vrsi pritiskom jednog od tastera Tl ,Td dok se njegovo zaustavljanje ostvaruje pritiskom na taster Ti.

Upravljacka sema:

Upravljacka sema mora da zadovolji sledece zahteve:

Ako je motor iskljucen,pustanje u rad se moze izvrsiti pritiskom na taster Ti ili Tp,u zavisnosti od zeljenog rotora.

Delovanjem na taster Tl elektromagnetnih prekidaca dolazi pod napon i prekidac se zatvara.Da po prestanku delovanja na na taster nebi doslo do iskljucenja prekidaca motora mora se obezbediti da krajevi magneta ostanu pod naponom i po pustanju tastera ,sto se postize radnim kontaktima prekidaca K1 paralelno vezanim sa prekidacem T2.

Analogno vazi i za taster Td i prekidac K2.

Dok se rotor okrece u jednom smeru on odgovara tasteru T2,pritiskom na taster Td elektromagnet prekidaca koj nesme da dodje pod napon,jer bi on tada zatvorio svoje glavne kontakte sto bi izazvalo dvofaini kratak spoj.To se resava uvodjenjem mirnog normalno zatvorenog kontakta prekidava K2 u strujno kolo elektromagneta prekidaca Kd i obrnutog.

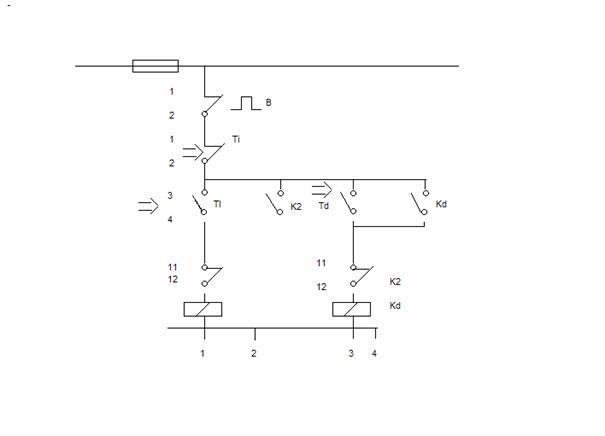

Motor se moze iskljuciti u svakom trenutku delovanjem na taster Ti.Upravljacka sema koja zadovoljava ove zahteve ima sledeci izgled:
