Upravljanje pustanjem u rad MJS u funkciji brzine od promene napona

Upravljanje pustanjem u rad MJS u funkciji brzine od promene napona

Cilj:Upoznavanje radnih k-ka MJS i nacina regulacije brzine  i promene smera obrtanja motora.

Zadatak:Izvrsiti pustanje u rad i snimiti kar. regulacije brzine obrtanja pomocu tranzistora u funkciji od napona napajanja.

Nacrtati karakteristiku n=f(U)

Ogledna oprema:

maketa

jednosmerni motor 12 w

voltmeter sa kretnim kalemom -60V

ampermetar

provodnici

Teorijska analiza:Regulacija brzine MJS moze se izvrsiti na 3 nacina:

1.Promenom otpora u kolu rotora

2.Promenom fluksa

3.Promenom napona napajanja-omogucava nam ravnomerno podesavanje brzine motora u sirokim granicama.

Napajanjem iz posebnog izvora promenom polazne struje menjamo napon na krajevima motora.

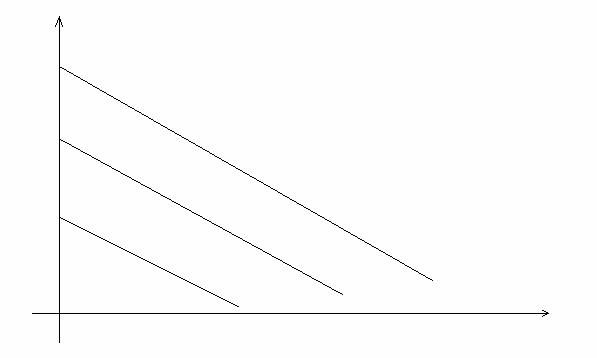

To uslovljava pojavu novih mehanickih karakteristika.

Dabi smo promenili smer obrtanja treba promeniti smer el-mag momenta koji deluje na induct.To se moze ostvariti na 2 nacina:

1.Promenom smera struje u namotaj indukta

2.Promenom smera magnetnog fluksa tj. pobudne struje

Postupak:

Motor se napaja iz dva serijska regulatora napona.Kada je klizac potenciometra u srednjem polozaju kolo je u el. ravnotezi i motor stoji jer nijedan tr. ne provodi.

Okretanjem dugmeta potenciometra dovodi se na bazu jednog od tranzistora napon provodjenja pa se motor krece u jednu stranu.

Okretanjem dugmeta potenciometra u istu stranu povecava se napon, a samim tim i brzina.Motor dostiza maksimalnu brzinu kada je potenciometar u krajnjem polozaju i tada je tranzistor u zasicenju i napon napajanja iznosi:

Um=12-0.6=11.4V
