PRAKTIČNI POUK
Priimek in ime: ALJAŽ KRMELJ.
……………………………………… Ocena
Razred: ..3.EE.. Skupina: Datum:
VAJA ___3___ .. Ojačevalnik Brutus
100W/mono
..
Poročilo obsega: tekst vaje; stikalni načrt ali
vezalno shemo; opis delovanja vezja, sheme ali načrta; opis merilnih metod; rezultate
izračunov in meritev; komentar na opravljene meritve; seznam
uporabljenih instrumentov, orodij, materialov; podatke elementov iz
katalogov;.
Besedilo Vaje:
ojačevalnik brutus 100W/mono:
-pravilno pospajkaj elemetne
izmeri:
- enosmerne napetosti in tokove
-časovni odziv pri 1Khz in ga natančno preriši
-prenosno karakteristiko in jo prepiši
-frekvenčna karakteristika Au (f)

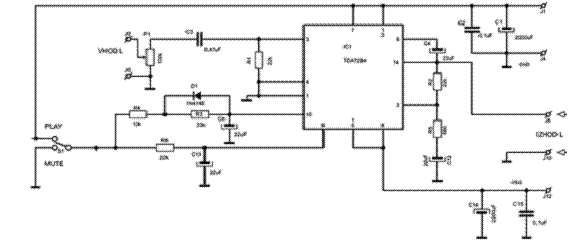

Vezalna Shema:
Opis Delovanja Vezja in Opis
montaže hladilnega rebra:
-opis delovanja:
TDA7294 ima 4 glavne dele: Mute vezje s Stand-by funkcijo,
predojačevalno vezje, močnostno vezje in vezje za zaščico
TDA7294, ki vključuje, tudi termalno zaščito vezja, ko se
temperatura silicija povzpne nad 145°C. V shemi vidite da ja napajalna linija
blokirana s kondenzatorjem 100nF. Skupaj z 2.200 µF elektrolitskim
kondenzatorjem zagotavlja čisto napajalno napetost. Namen 2.200 µF
kondenzatorja je v tem, da izboljšuje filtriranje.Upora R2 in R3
določata ojačanje vezja. Z izbranimi vrednostmi ojačanje znaša
30dB. Kondenzator C12 določa rezanje nizkih frekvenc. Vhodna impedanca
je določena z uporom R1 in mora biti enaka uporu R2.

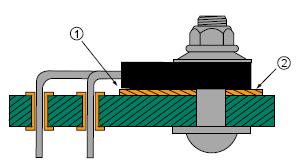

-opis montaže hladilnega rebra:
Montaža hladilnega rebra mora biti
pravilna ker tu ni odstopanj.
Sljuda mora pokrivati celoten (oz malce več) element ki zahteva hlajenje.
hladilno rebro se mora dotikati sljude.
Opis
merilnih metod:
meritve toka: meril sem
tako, da sem nogico od elementa
odklopil in jo premaknil drugam, tako, da ni bila priklopljena v vezje kot
prej. Sonde instrumenta vežemo
zaporedno. Sonde na instrumentu nastavimo tako COM in 2A.
meritve napetosti: napetost
izmerimo tako, da vežemo instrument vzporedno z elementom..sonde na metru
nastavimo tako COM in V/ Elementa ne odklapljamo kot pri
toku, vendar ga pustimo v vezju.
frekvenčna karakteristika:
potrebujemo 3 sonde. 2 priklopimo na osciloskop (ena je na vhodu, druga na
izhodu) vsako damo na različen kanal torej vhod npr. Na CH1, izhod na
CH2. Tretjo sondo, priklopimo na signal generator. S pomočjo te meritve
ugotovimo, kje je zgornja in kje je spodnja frekvenčna meja vezja in
kakšno je ojačanje pri srednji frekvenci in morebitno premikanje le te.
merjenje upornosti: za
merjenje upornosti uporabimo ohm meter. Priključimo ga vzporedno z elementom. Sonde damo v luknje
COM in /V.
meritve faznega zasuka: za meritev f.z uporabimo xy modulacijo, ki
je primerna za merjenje majhnih faznih kotov ali pa časovno metodo, ki
je primerna za merjenje velikih faznih kotov. Fazni zamik merimo pri istih frekvencah izhodnega
signala(signala na vhodu in izhodu morata imeti isto frekvenco). Xy
modulacija nam omogoča risanje LISSAJOUS-evih figure na zaslonu
osciloskopa. Slika na zaslonu je elipsa, če sta frekvenci vhodnega in
izhodnega signala enaki.
Opis spajkanja:
Spajkamo tako, da cin na obeh straneh zalije nogico
elementa.. Cin Mora zaliti vsaj 75% spajkalne površine, kar je pod 50% pa že
ni »pravilno«. Spoj mora biti v obliki stožca.
Meritve:

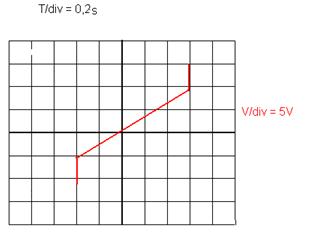

* prenosna karakteristika:
*časovni odziv pri 1KHz
Vhod = CH-1=modra ; Izhod =
CH-2=rdeča
CH-1= V/div = 0,2 ; CH-2 = V/div = 5V
T/div = 0,2s

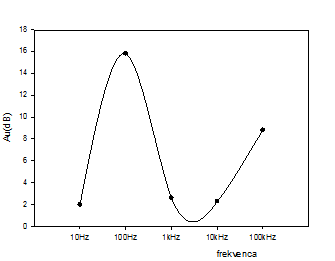

Frekvenčna karakteristika
meritva
|
UVH
|
UIZH
|
Au
|
Au(dB)
|
frekvenca
|
|
6V
|
3,1V
|
0,51x
|
|
10Hz
|
|
0,26V
|
8V
|
30,7x
|
|
100Hz
|
|
0,32V
|
10,5V
|
32,8x
|
|
1kHz
|
|
0,18V
|
6V
|
33,3x
|
|
10kHz
|
|
1,4V
|
22,5V
|
16x
|
|
100kHz
|
6.)Seznam uporabljenega orodja in materiala:
Uporabil sem naslednja orodja:
- Osciloskop: HAMEG 20MHz Storage scope HM205-3
-Napajalnik: ex334D Dual Power Supply 280W
-Generator: function generator HM8030-4
-Distortion Meter: Distortion meter HM8027
-Spajkalnik: Weller 230/25W
-Univerzalni instrument
-Razni izvijači
- elektronske ščipalke
- kljunaste klešče
uporabil sem naslednji material:
Upori:
-R1=22k
-R2=680
-R3=22k
-R4=22k
-R5=10k
Kondenzatorji:
-C1=0.47µF
-C2=22µF
-C3=10µF
-C4=10µF
-C5=22µF
-C6,C8=1000µF
-C7,C9=0.1µF
Čip:
-N93TDA7394-85
7.) Komentar na opravljene meritve:
Previden sem bil predvsem na spajkanaje elementov, da so bli pospajkani in
vstavljeni v ploščico po standardu.
|
