Editor de Dibujo: Vistas

Es la parte de la pantalla donde se visualiza el proceso de dibujo del objeto y sus diferentes vistas.

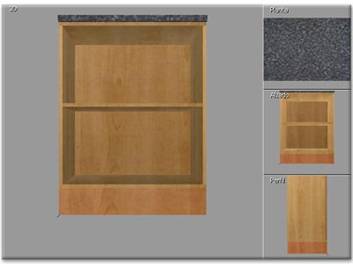

Figura 29. La parte izquierda es el Editor de Dibujo y la parte derecha son las vistas auxiliares.

En la parte central (la zona más grande) está la vista de trabajo, y a la derecha, cada una de las vistas auxiliares.

Vista 3D: es la vista que se encuentra, por defecto, en la parte central de la pantalla. Es en la única vista donde el objeto se puede mostrar desde cualquier ángulo usando los ‘Controles de Rotación’ que ya hemos explicado.

Vista planta: en esta vista se ve el módulo desde su parte superior.

Vista alzado en esta vista se verá la parte frontal del objeto que estamos generando.

Vista perfil: en esta vista se ve la parte lateral del módulo.

Se pueden permutar las vistas, colocando la que se  quiera en la parte central. Por ejemplo, si quiere ver en la parte central la vista en ‘Planta’, haga doble clic encima de ella y verá que ésta pasa a estar en medio y la que estaba en medio (en este caso la vista en 3D) pasa a ocupar el lugar de la planta.
