CASO PRÁCTICO. METROSUR. FUENLABRADA-GETAFE


1. ANTECEDENTES

Metrosur es una nueva línea circular ferroviaria subterránea, que discurre por las zonas centrales urbanas de las poblaciones de Móstoles, Fuenlabrada, Getafe, Leganés y Alcorcón, interconectando las áreas de mayor densidad residencial y los principales equipamientos de rango metropolitano, universidades, hospitales, centros comerciales, instalaciones deportivas. Tiene 40 km de longitud y 27 estaciones, sirve a una población de un millón de habitantes y conecta en cinco puntos, uno de cada municipio, con tres líneas de cercanías de RENFE., y en Alcorcón con la Línea 10 del metro, y a su través con toda la Red.

Dada su magnitud, se ha fragmentado en doce tramos para su estudio, y en seis para su licitación; el contrato 4 comprende los tramos V y VI y se adjudicó en abril de 2000 a NECSO ENTRECANALES Y CUBIERTAS.

El material móvil que se va a emplear en Metrosur es del tipo 6.000, el más moderno y de mayor capacidad, lo que condiciona las características geométricas mínimas de su trazado y permite además evacuar más rápidamente los coches en caso de accidente.

2. DESCRIPCIÓN DE LA OBRA

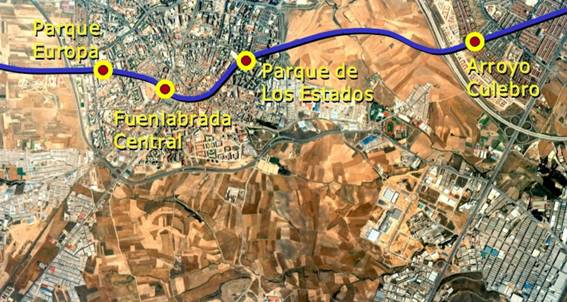

Tiene 6,5 km de longitud, de los cuales 5,2 en Fuenlabrada y 1,3 en Getafe, incluye cuatro estaciones completas, una de ellas con conexión con Cercanías de RENFE., y otra esbozada, además de doce pozos, de los cuales cuatro son de ventilación, dos de bombeo, uno de ventilación y bombeo y cinco salidas de emergencia.

El trazado comienza en el piñón de salida de la estación F2, que da servicio a la Universidad Rey Juan Carlos. Cruza la M-506, y discurre por la calle Francia, donde está situada la estación F3. A continuación describe una curva y contracurva dirigiéndose a la estación de R.E.N.F.E. de Fuenlabrada, donde se ejecuta la estación F4, y el correspondiente Intercambiador. Atravesando el barrio antiguo de Fuenlabrada, al norte del primitivo Ayuntamiento, llega a la calle Miguel de Unamuno. En la confluencia con la Avda. de Venezuela se localiza la estación F5; la traza sigue por esa avenida, cruza la Avda. de la Hispanidad y sigue, campo a través, hacia Getafe. Antes atraviesa el arroyo Culebro, que se encauza, y el emplazamiento de la futura estación F6.

Ya en el término municipal de Getafe se cruza la M-50, y a continuación se ubica la estación G1. La traza continúa por el sector 3 y termina en la Avenida de Arcas del Agua, junto al piñón de entrada de la estación G2.

El túnel discurre bajo zonas edificadas, con edificios de cuatro alturas, como máximo, y a profundidades considerables, entre 20 y 25 metros.

3.GEOLOGÍA Y GEOTECNIA

La zona deprimida que ocupa la mayor parte de la provincia se denomina Cuenca de Madrid, y se enmarca dentro de la depresión del Tajo. Se halla rellena de importantes espesores de sedimentos de edad terciaria cuya naturaleza varía en función de su posición en la cuenca, pudiendo distinguirse tres tipos de facies:

Facies Madrid: compuesta po arenas arcósicas de distintas granulometrías y arcillas pardas y marrones (arenas de miga y suelos tosquizos).

Facies Intermedia: compuesta por arcillas marrones y verdes de alta plasticidad (peñuelas) con intercalaciones de niveles de arenas micaceas.

Facies central: de tipo químico, constituida por yesos y margas yesíferas.

El trazado de este tramo se desarrolla en su totalidad sobre suelos tosquizos y arenosos pertenecientes a la facies Madrid. Una de la principales características de estos materiales es su estructura de posicionar, en la que no se puede hablar de diferentes estratos, sino de un conjunto de cuerpo lenticulares de distinta continuidad lateral que se acuñan entre sí, alternando cuerpos arenosos y arcillosos, lo que dificulta la correlación espacial entre varios puntos.

En este tramo predominan los suelos arcillosos sobre los materiales arenosos, aunque en ciertas zonas, estos últimos aparecen en proporciones considerables. Hay que destacar como aspectos particulares de este tramo: en primer lugar, la aparición de materiales tosquizos de lata plasticidad con propiedades semejantes a las arcillas verdes de tipo peñuela (aparición de lisos, alta plasticidad e indicios de sepiolita) sobre todo al final del tramo y, como segundo rasgo particular, presencia de espesores importante de suelos arenosos de baja compacidad correspondientes a los depósitos de “rampas areno-feldespáticas” en cotas elevadas.

Sobre los materiales terciarios aparecen depósitos cuaternarios de tipo aluvial en zonas de vaguada, y rellenos antrópicos, en general de poco espesor, en las zonas urbanas y en sus proximidades.

Los terrenos afectados por el trazado objeto de este Proyecto son de edad mio-pliocuaternaria predominantemente, a excepción de los suelos cuaternarios (rellenos antrópicos, rellenos compactados y depósitos aluviales) que se han reconocido, de forma local, en algunas zonas del trazado.

Las unidades litológicas distinguidas son las siguientes:

Cuaternario

Rellenos compactados

Rellenos antrópicos sin compactar

Aluvial

Mio-pliocuaternario

Arenas de miga

Arenas tosquizas

Tosco arenoso

Tosco

Sepíolitas

Yesos

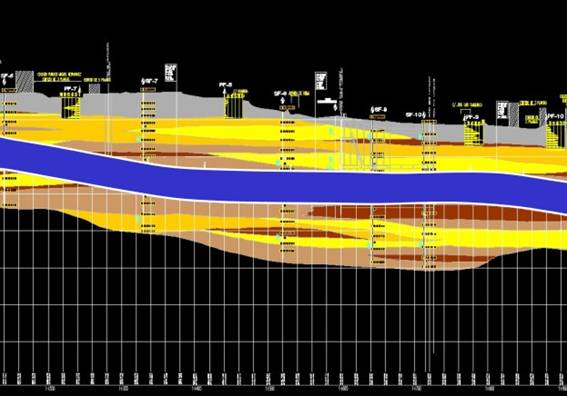

Estas unidades litológicas están representadas en el perfil geológicos-geotécnico de la figura.

4. PARÁMETROS DE TRAZADO

Para aprovechar las características del material móvil de la serie 6000 es necesario que el trazado cumpla condiciones más estrictas que en el resto de la red; estas son:

Radio de las curvas en planta

Rampa máxima de la rasante

≤ 35 milésimas

Acuerdo vertical mínimo Kv

Alineación en estaciones = Horizontal, recta

L ≥ 115 m

Peralte máximo

=150 mm

Aceleración transversal sin compensar

= 0m/s2

Aceleración transversal sin compensar, en casos excepcionales

< 0,65 m/s2

Variación de la aceleración transversal en la transición

< 0,17 m/s2

Variación de la aceleración transversal en la transición, en casos excepcionales

< 0,20 m/s2

Disposición de diagonales de talón de tangentes 0,14 en las estaciones y lado de las mismas que ha indicado Metro de Madrid

Gálivos correspondientes al material móvil tipo 6.000

Rampa de peralte< 15 mm/m excepcionalmente

2,0 mm/m

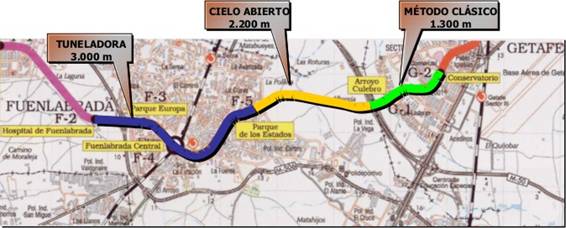

5. TRAMIFICACIÓN

En la obra pueden distinguirse tres tramos, claramente diferenciados, en el sentido creciente de los PK.

Los 3.300 m iniciales, entre el nuevo hospital y la avenida de circunvalación, discurren a más de 20 metros de profundidad y bajo el núcleo urbano de Fuenlabrada. Se ejecutarán con tuneladora, el método más seguro, con contención completa del terreno, incluso el frente, y menores asientos. En este tramo se sitúan tres estaciones, la F3, F4 y F5, así como cuatro pozos.

La máquina se introducirá fuera del casco urbano, junto a la avenida de circunvalación con acceso por rampa y bien comunicada. Trabajando de oeste a este, y se extraerá junto a la F2, en la zona del Hospital.

A continuación, y hasta al M-50, se atraviesan 1.850 m de terrenos rústicos; el túnel se ejecuta a cielo abierto. Este tramo cruza el arroyo Culebro, que previamente hay que desviar, e incluye la futura estación F6, de la que sólo se ejecuta la caverna, postergando su terminación hasta que se urbanice la zona.

Por último, desde la M-50 hasta el final de la obra, 1.325 m de túnel que se ejecuta por el método tradicional de Madrid. En este tramo se construye la estación G1 y dos pozos.

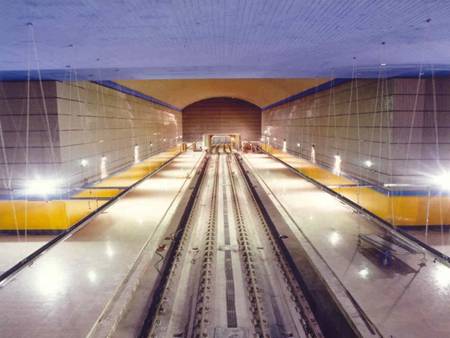

ESTACIONES

Los criterios formales de diseño aplicables a las estaciones del tramo, se apoyan en la idea fundamental de la ordenación espacial. Se trata de crear un orden para que el usuario tenga una referencia física que le permita ubicarse dentro del mundo “oscuro y subterráneo” donde la orientación parece quedar atrofiada. La elección de los acabados y la iluminación se funden en este intento.

Para las bocas de acceso se diseña un pabellón de cristal con periferia de acero inoxidable que alojará la escalera fija y las escaleras mecánicas. Este pabellón y el correspondiente al ascensor para personas de movilidad reducida, serán objeto de un estudio especial en la búsqueda de la imagen corporativa de Metrosur, como hitos referencias en superficie.

En cualquiera de los casos, se persigue la transparencia como idea fundamental intentar evitar la situación traumática de llegar a la calle sin visión. Por ser piezas especialmente comprometidas con el entorno urbano se ha buscado una disposición poco agresiva.

En la F4 se prevé el intercambio con la estación de cercanías de R.E.N.F.E. Para facilitarlo, se proyecta un vestíbulo bajo el haz de vías, accesible desde los andenes.

7. TRATAMIENTOS Y AUSCULTACIÓN

Los tratamientos procuran evitar asientos excesivos en lugares delicados, generalmente edificios. En este tramo se proyectan cinco pantallas de micropilotes, tres barreras de Jet-grouting y tres compensaciones de asientos, además de vallados diversos, rigidización de conducciones, auscultaciones especiales y conservación de taludes.

Excepto estos últimos, en el tramo a cielo abierto, todos los demás se prevé ejecutarlos en el casco de Fuenlabrada.

La auscultación permite conocer los movimientos, niveles freáticos y otros datos que nos definen el comportamiento de la estructura y sus posibles desviaciones respecto a lo previsto.

Son, fundamentalmente, hitos de nivelación en superficie, regletas en edificios, clavos de convergencia en túneles, extensómetros en las armaduras traccionadas de un par de secciones en cada estación, piezómetros donde se prevé agua y células de presión en contrabóvedas y soleras.

Se auscultan todos los edificios afectados por las obras, todas las estaciones y secciones de túnel cada 400 m aproximadamente.

PRINCIPALES UNIDADES

Resumimos a continuación las principales unidades de obra a ejecutar

Túnel con tuneladora

3.300 ml.

Túnel artificial

1.750 ml.

Túnel tradicional de Madrid

1.325 ml.

Dovelas

14.000 ud.

Excavación

2.000.000 m3

Relleno

1.350.000 m3

Columna de terreno tratado

4.700 ml.

Inyecciones de consolidación

2.800 m3

Pantallas

65.000 m3

Pilotes

1.600 m3

Pilares prefabricados

1.700 m3

Hormigón

205.000 m3

Acero en redondos

17.700 Tn.

Acero en perfiles

380 Tn.

Carril

26.100 ml.

Taco elástico

31.000 ud.

Grava cemento bajo vía

53.000 m3

Paneles de revestimiento

11.000 m3

PRESUPUESTO, PLAZO Y PROGRAMA

El presupuesto de licitación asciende a 26.076.566.673 ptas y el de adjudicación a 25.103.910.736 ptas, con una baja del 3,73%.

El plazo de ejecución de la obra es de 30 meses, a partir de la firma del acta de replanteo, el 24 de mayo de 2000; las obras deben terminar pues el 24 de noviembre de 2002.

Para controlar el desarrollo de la obra, se ha redactado un programa de trabajos con los rendimientos siguientes de las principales unidades de obra.

Túnel con tuneladora

350 m/mes

Túnel tradicional de Madrid, por frente

40 m/mes

Túnel a cielo abierto

100 m/mes

Pantallas, por equipo

80 m2/día

Hinca de cajón

1 mes

Superestructura

700 m/mes

10. PROCEDIMIENTOS CONSTRUCTIVOS

10.1. TÚNEL CON TUNELADORA

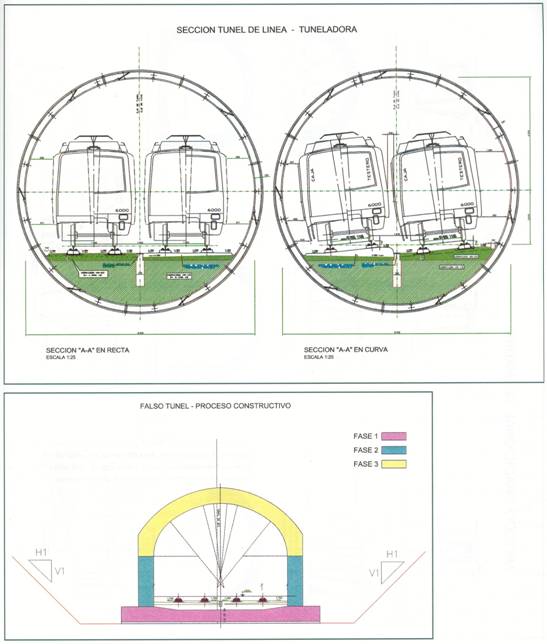

El túnel tiene sección circular de 8,43 m de diámetro libre y 9,07 de diámetro exterior, con siete dovelas de 0,32 m de espesor y 1,50 m de longitud por anillo.

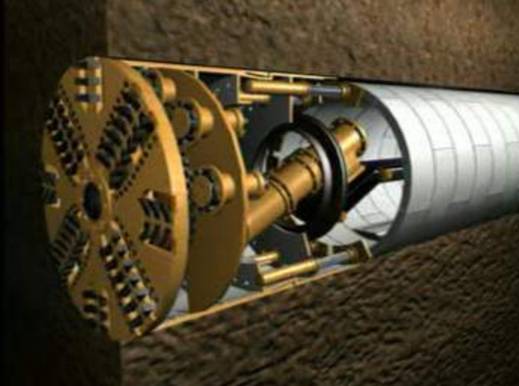

Se utilizará la máquina “La Paloma” marca HERRNK-NECHT; esta tuneladora está preparada para trabajar en régimen cerrado, es decir, controlando en todo momento la presión en el frente. De esta manera se evitan descompresiones del terreno y los consiguientes asientos en superficie.

La corona frontal desmenuza el terreno al girar con sus dientes y discos, y lo mezcla con espuma para hacerlo más manejable. De la cámara de presión se extrae con un tornillo sin fin, que vierte en una cinta y esta a su vez en vagones sobre vía, que sale al exterior. Allí vuelcan el escombro en un foso, de donde se lleva a vertedero con camiones.

Las dovelas se fabrican, por el procedimiento de “carrusel” en planta, con curado al vapor y control total de calidad.

Las principales características de la tuneladora son las reflejadas en el Cuadro 1.

10.2. TÚNEL A CIELO ABIERTO

Se comienza abriendo la excavación en desmonte desde el pozo de entrada de la tuneladora en sentido contrario a ésta (dirección a Getafe) y en fase constructiva inmediatamente posterior se ejecuta la obra del túnel al cielo abierto. El volumen total de excavación es de 1.300.000 m3.

CUADRO 1

DENOMINACIÓN

ESPECIFICACIÓN

OBSERVACIÓN

Tipo, modelo o serie

EPB/ OPEN MODE

Diámetro de excavación

mm 9360

Con herramientas nuevas

Potencial total

KW 3250

Longitud total

mm 8025

+ 725 mm rueda de corte

Radio de curvatura min. m

Articulaciones

Ns 1

Back-up Longitud

mm 57.000

Depende del tren de alimentación

Peso total/ TBM & Back-up

T 1350

Herramientas de corte

Ns 150

Herramientas de gálibo

Ns/

Mm

3 unidades/ 10-20-30-40

Hidráulicas / mecánicas

r.p.m.

Empuje total

to 10.000

Longitud de desplazamiento mm

Las fases de construcción del túnel son:

1s Ejecución de losa de solera

2s Ejecución de hastiales mediante encofrado marco tradicional.

3s Ejecución de la bóveda mediante carro de encofrar

Finalmente y a medida que se cierra la construcción del túnel, se realizarán las operaciones de relleno y restitución del terreno.

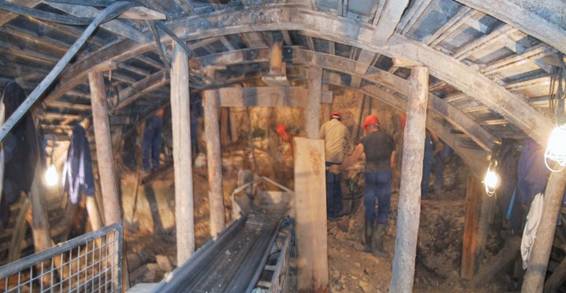

10.3. MÉTODO TRADICIONAL DE MADRID

El tramo final se ejecutará por el método tradicional de Madrid, método artesano e histórico, ahora “relegado” a los puntos especialmente difíciles y a aquellos tramos de longitud relativamente pequeños en zonas urbanas en las que las repercusiones del montaje y desmontaje de tuneladora no permiten su uso, y no es posible la ejecución a cielo abierto.

La sección es similar a la anterior, pero se ejecuta en tres fases, que son bóveda, hastiales y solera.

Bóveda: esta fase, que es la más comprometida e importante, también se subdivide en otras dos, galería de avance (mina de dos metros de altura y un metro de ancho, sujeta y entibada con puntales, longarinas y tabla) y ensanche (igualmente entibado totalmente y con los mismos medios, hasta llegar a la sección completa del tercio superior de la sección, que se corresponde con la parte curva). Sin retirar las sujeciones, se hormigona con bomba desde el exterior.

Hastiales: ejecutados contrapeados entre sí y con los módulo de bóveda, excavando por bataches verticales y hormigonando cada uno independientemente de los demás. Previamente se ha retirado (en zanja) las tierras centrales, para su posible ejecución a nivel.

Solera: ya sin problemas ni peligros, hormigonándose tramos de unos cinco o seis módulos.

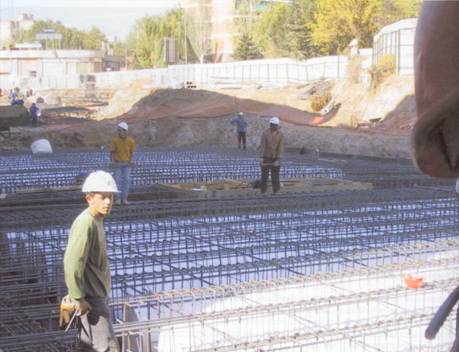

10.4. ESTACIONES

La ejecución de las estaciones comienzan antes del paso de la tuneladora. Con esto se consiguen varias ventajas: ejecutar los forjados contra el terreno con el consiguiente ahorro de los cimbrados, ejecución de la losa de cubierta en breve espacio de tiempo para así restituir el servicio de las calles ocupadas y, principalmente, evitar que la tuneladora pase excavando y colocando revestimiento que debería ser demolido durante la excavación de la estación.

El procedimiento de ejecución de las excavaciones es el denominado “CUT AND COVER” y consta de las siguientes fases:

Ejecución de las pantallas

Ejecución de la losa de cubierta

Excavación hasta nivel de vestíbulo

Ejecución de vestíbulo

Excavación hasta nivel de contrabóveda

Ejecución de la contrabóveda

Andenes y acabados.
