Especificacin de unidades, ngulos y escala de dibujo

Especificacin de unidades, ngulos y escala de dibujo

Todos los objetos que se dibujan se miden en unidades. Puede elegir entre diversas convenciones comunes para representar el estilo de visualizacin y la precisin de distancias y ngulos en la pantalla.

Antes de comenzar a dibujar, es preciso decidir lo que representar cada unidad de medida en funcin de lo que se pretende diseÑar. A continuacin, el dibujo se crea de acuerdo con dicha convencin. Por ejemplo, una distancia de una unidad puede representar un centmetro, un pie o una milla a escala real.

Definicin del formato de las unidades

Es posible precisar el formato de visualizacin de la unidad. Dependiendo del formato indicado, se pueden introducir coordenadas en forma decimal o fraccionada, grados u otro tipo de notacin. Para designar pies y pulgadas, los pies se indican mediante comillas simples ('), como por ejemplo,

No es necesario introducir comillas () para especificar pulgadas.

El tipo de unidad y su precisin se pueden definir en los asistentes Configuracin rpida y Configuracin avanzada y el cuadro de dilogo Control de unidades. Estos parmetros controlan cmo se interpretan las entradas de coordenadas, desfases y distancias, y cmo se muestran coordenadas y distancias.

Es posible escribir coordenadas tridimensionales con los mismos formatos de entrada que las coordenadas bidimensionales: notacin cientfica, decimal, pies y pulgadas I, pies y pulgadas II o fraccionaria.

El formato de unidades empleado para crear y listar objetos, medir distancias y visualizar emplazamientos de coordenadas es distinto de los parmetros de unidades de acotacin utilizados al crear los valores de acotacin.

Conversin de unidades de dibujo

Si se inicia un dibujo con un sistema de medida (imperial o mtrico) y ms tarde se desea cambiar a otro sistema, ser preciso atribuir una escala al dibujo utilizando un factor de conversin con el fin de obtener cotas exactas. Por ejemplo, para convertir pulgadas a milmetros, debe atribuirse una escala al dibujo mediante un factor de 2,54. Para convertir de centmetros a pulgadas, el factor de escala debe ser de 1/2,54 o 0,3937, aproximadamente.

Para establecer el formato y la precisin de las unidades

En el men Formato, seleccione Unidades.

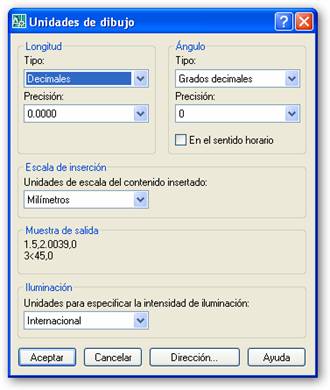

En el cuadro de dilogo Unidades de dibujo, en Longitud, seleccione el formato de unidad y la precisin.

El rea Muestra de salida muestra un ejemplo del formato de unidad con la precisin actual.

Pulse Aceptar.

Lnea de comando UNIDADES

Para convertir un dibujo de pulgadas a centmetros

En el men Modificar, seleccione Escala.

Tras la solicitud Designar objetos, escriba todo

Se designan todos los objetos del dibujo para atribuirles una escala.

Indique un punto base de

La atribucin de escala se realizar de acuerdo con el origen del sistema de coordenadas universales y el emplazamiento del origen del dibujo permanecer en el origen del SCU.

Introduzca un factor de escala de (una pulgada equivale a 2,54 centmetros).

Todos los objetos del dibujo son ahora 2.54 veces ms grandes, de acuerdo con la distancia correspondiente en centmetros.
