NÚMEROS UTILIZADOS EN ELECTRÓNICA DIGITAL

Los sistemas de numeración utilizados en electrónica digital son los siguientes: sistema decimal, sistema binario, sistema octal y sistema hexadecimal

SISTEMA DECIMAL

Este sistema consta de diez símbolos que van desde el numero 0 hasta el numero 9, los cuales le dan la característica principal a este sistema conocido por todo el mundo. Estos símbolos numéricos también forman unidades numéricas compuestas, al tomarlos como exponentes de un número que se encargará de regular el procedimiento, este número es llamado base. El numero base  va a ser 10, por tal motivo también es conocido como 'sistema de numeración en base 10'.

Figura 1: Sistema decimal

SISTEMAS DE NÚMEROS BINARIOS

Figura 2: Sistema de números binarios

Este es el sistema numérico que utilizan los sistemas digitales para contar y es el código al que traduce todas las informaciones que recibe. Se dice 'Binario' a todo aquello que tiene dos partes, dos aspectos, etc. Muchas cosas en los sistemas digitales son binarias: Los impulsos eléctricos que circulan en los circuitos son de baja o de alta tensión, los interruptores biestables están encendidos o apagados, abiertos o cerrados, etc. A diferencia del sistema decimal al que estamos habituados, y que utiliza diez cifras, del 0 al 9, el sistema numérico binario utiliza solo dos cifras, el 0 y el 1. En el sistema binario las columnas no representan la unidad, la decena, la centena, como en el sistema decimal, sino la unidad (2⁰), el doble (2¹), el doble (2²), etc. De modo que al sumar en la misma columna 1 y 1, dará como resultado 0, llevándonos 1 a la columna inmediatamente a la izquierda. Para los sistemas digitales es fácil, hasta el punto que reduce todas las operaciones a sumas y restas de números binarios.

Figura 3: Sistema binario

Figura 4: Números binarios

También las palabras, los números y los dibujos se traducen en el ordenador en secuencias de 1 y 0. De hecho toda letra, cifra o símbolo gráfico es codificado en una secuencia de 0 y 1. Si, por ejemplo, nuestro nombre tiene cinco letras, la representación para el ordenador constara de cinco bytes. La palabra bit deriva de las dos palabras inglesas 'binary digit' cifra binaria, y designa a las dos cifras 0 y 1, que se utilizan en el sistema binario. Un bit es también, la porción más pequeÑa de información representable mediante un número, e indica si una cosa es verdadera o falsa, alta o baja, negra o blanca, etc.

Un byte es generalmente una secuencia de 8 bits. Ocho ceros y unos se pueden ordenar de 256 maneras diferentes ya que cada bit tiene un valor de posición diferente, donde el bit numero 1 le corresponderá un valor de posición de 2⁰(1), el siguiente bit tendrá un valor de 2¹(2), el siguiente 2²(4), el siguiente 2³(8), el siguiente 2⁴(16), el siguiente un valor de 2⁵(32), y así sucesivamente hasta llegar la ultima posición, o ultimo bit, en este caso el numero 8, que también es llamado el MSB (Bit Mas Significativo) y el LSB (Bit Menos Significativo) correspondiente a la primera posición o bit numero 1. Ejemplo:

Figura 5: Valores de las posiciones de los números binarios

SISTEMA DE NUMERACIÓN OCTAL

Figura 6: Sistema de numeración octal

Este sistema consta de 8 símbolos desde el 0 hasta el 7, es muy poco utilizado en los computadores. La facilidad con que se pueden convertir entre el sistema Octal y el binario hace que el sistema Octal sea atractivo como un medio 'taquigráfico' de expresión de números binarios grandes. Cuando trabajamos con una gran cantidad de números binarios de muchos bits, es más adecuado y eficaz escribirlos en octal y no en binarios. Sin embargo, recordemos los circuitos y sistemas digitales trabajan eléctricamente en binario, usamos el sistema Octal solo por conveniencia con los operadores del sistema

SISTEMA DE NUMERACIÓN HEXADECIMAL

Este sistema consta de 16 símbolos donde desde el 0 hasta el 9 son números y del 10 hasta el 15 son letras, las cuales se encuentran distribuidas en la siguiente forma:

Tabla 1: Símbolos utilizados en el sistema de numeración hexadecimal

La ventaja principal de este sistema de numeración es que se utiliza para convertir directamente números binarios de 4 bits. En donde un solo dígito hexadecimal puede representar 4 números binarios o 4 bits.

CONVERSIONES DE SISTEMAS DE NUMERACIÓN

CONVERSIÓN DE UN NUMERO DECIMAL A BINARIO

Para esta transformación es necesario tener en cuenta los pasos que mostraremos en el siguiente ejemplo: Transformemos el número 42 a número binario

1. Dividimos el número 42 entre 2
2. Dividimos el cociente obtenido por 2 y repetimos el mismo procedimiento hasta que el cociente sea 1.
3. El numero binario lo formamos tomando el primer dígito el ultimo cociente, seguidos por los residuos obtenidos en cada división, seleccionándolos de derecha a izquierda, como se muestra en el siguiente esquema.

Figura 7: Conversión de decimal a binario

CONVERSIÓN DE UN NUMERO DECIMAL FRACCIONARIO A UN NUMERO BINARIO

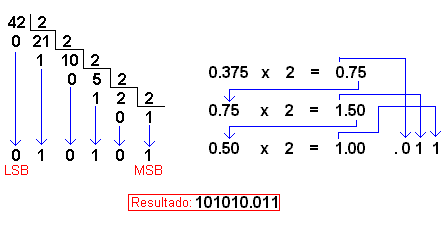

Para transformar un número decimal fraccionario a un número binario debemos seguir los pasos que mostramos en el siguiente ejemplo: transformemos el numero 42375.

1. la parte entera se transforma de igual forma que el ejemplo anterior.
2. La parte fraccionaria de la siguiente manera:

o        Multiplicamos por el número 2 y tomamos la parte entera del producto que ira formando el número binario correspondiente

o        Tomamos nuevamente la parte entera del producto, y la parte fraccionaria la multiplicamos sucesivamente por 2 hasta llegar a 0

o        Tomamos nuevamente la parte entera, y como la parte fraccionaria es 0, indica que se ha terminado el proceso .El número binario correspondiente a la parte decimal será la unión de todas las partes enteras, tomadas de las multiplicaciones sucesivas realizadas durante el transcurso del proceso, en donde el primer dígito binario corresponde a la primera parte entera, el segundo dígito a la segunda parte entera, y así sucesivamente hasta llegar al ultimo. Luego tomamos el numero binario, correspondiente a la parte entera, y el número binario, correspondiente a la parte fraccionaria y lo unimos en un solo número binario correspondiente a el numero decimal.

Figura 8: Conversión de decimal fraccionario a binario

CONVERSIÓN DE UN NUMERO BINARIO A UN NUMERO DECIMAL

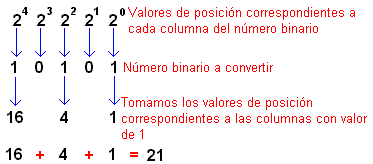

Para convertir un número binario a decimal, realizamos los siguientes pasos:

1. Tomamos los valores de posición correspondiente a las columnas donde aparezcan únicamente unos
2. Sumamos los valores de posición para identificar el numero decimal equivalente

Figura 9: Conversión de binario a decimal

CONVERSIÓN DE UN NUMERO DECIMAL A OCTAL

Para convertir un numero en el sistema decimal al sistema de numeración Octal, debemos seguir los pasos que mostraremos en el siguiente ejemplo Convertir el numero decimal 323.625 a el sistema de numeración Octal

1. Se toma el numero entero y se divide entre 8 repetidamente hasta que el dividendo sea menor que el divisor, para colocar entonces el numero 0 y pasar el dividendo a formar el primer dígito del numero equivalente en decimal
2. Se toma la parte fraccionaria del numero decimal y la multiplicamos por 8 sucesivamente hasta que el producto no tenga números fraccionarios
3. Pasamos la parte entera del producto a formar el dígito correspondiente
4. Al igual que los demás sistemas , el numero equivalente en el sistema decimal , esta formado por la unión del numero entero equivalente y el numero fraccionario equivalente.

Figura 10: Conversión de decimal a octal

CONVERSIÓN DE UN NUMERO OCTAL A BINARIO

La ventaja principal del sistema de numeración Octal es la facilidad conque pueden realizarse la conversión entre un numero binario y octal. A continuación mostraremos un ejercicio que ilustrará la teoría. Por medio de este tipo de conversiones, cualquier numero Octal se convierte a binario de manera individual. En este ejemplo, mostramos claramente el equivalente 100 111 010 en binario de cada numero octal de forma individual.

Figura 11: Conversión de octal a binario

CONVERSIÓN DE UN NUMERO DECIMAL A UN NUMERO HEXADECIMAL

Convertir el numero 250.25 a Hexadecimal

1. Se toma la parte entera y se divide sucesivamente por el numero decimal 16 (base) hasta que el cociente sea 0
2. Los números enteros resultantes de los cocientes, pasarán a conformar el numero hexadecimal correspondiente, teniendo en cuenta que el sistema de numeración hexadecimal posee solo 16 símbolos, donde los números  del 10 hasta el 15 tienen símbolos alfabéticos que ya hemos explicado
3. La parte fraccionaria del numero a convertir se multiplica por 16 (Base) sucesivamente hasta que el producto resultante no tenga parte fraccionaria
4. Al igual que en los sistemas anteriores, el numero equivalente se forma, de la unión de los dos números equivalentes, tanto entero como fraccionario, separados por un punto que establece la diferencia entre ellos.

Figura 12: Conversión de decimal a hexadecimal

CONVERSIÓN DE UN NUMERO HEXADECIMAL A UN NUMERO DECIMAL

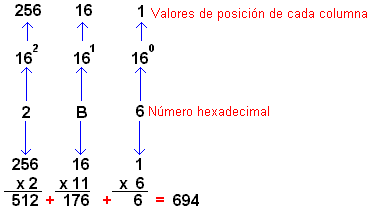

Como en los ejemplos anteriores este también nos ayudará a entender mejor este procedimiento: Convertir el numero hexadecimal 2B6 a su equivalente decimal.

1. Multiplicamos el valor de posición de cada columna por el dígito hexadecimal correspondiente.
2. El resultado del número decimal equivalente se obtiene, sumando todos los productos obtenidos en el paso anterior.

Figura 13: Conversión de hexadecimal a decimal

SISTEMA DE NÚMEROS EN COMPLEMENTO A 2

Este es un sistema que nos permite representar números binarios de forma negativa, en donde el MSB (Bit mas Significativo) es el bit del signo. Si este bit es 0 entonces el numero binario es positivo (+), si el bit del signo es 1, entonces el numero es negativo(-) los siete bits restantes del registro representan la magnitud del numero 1010110, para complementar mejor la explicación tendremos que dedicarle mucha atención a la explicación de conversiones donde interviene este tipo de numeración, que es bastante utilizado en los microprocesadores, ya que estos manejan tanto números positivos como números negativos.

Para comprender mejor la conversión de sistema de numeración de este sistema de numeración, hay que tener en cuenta las siguientes definiciones FORMA COMPLEMENTO A 1 El complemento a 1 de un numero binario se obtiene cambiando cada 0 por 1 y viceversa. En otras palabras, se cambia cada bit del numero por su complemento.

Figura 14: Complemento a uno

FORMA COMPLEMENTO A 2 El complemento a 2 de un numero binario se obtiene tomando el complemento a 1, y sumándole 1 al bit menos significativo. A continuación se ilustra este proceso para el numero 1001 = 9

Figura 15: Complemento a 2

Cuando se agrega el bit de signo 1 al MSB, el numero complemento a 2 con signo se convierte en 10111 y es el numero equivalente al - 9.
