FLOTABILIDAD Y ESTABILIDAD

OBJETIVOS:

1.-Determinar si los dos conos flotan en un fluido (agua).

2.-Comprobar analtica y experimentalmente si dichos conos son estables en agua dulce,

3.-Determinar el peso especifico de cada cono.

TEORA:

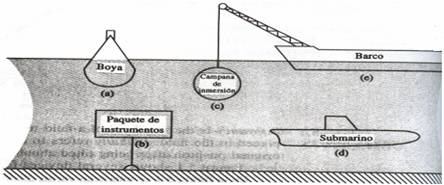

FLOTABILIDAD.- Un cuerpo que se encuentre en un fluido, ya sea flotando o sumergido, es empujado hacia arriba por una fuerza igual al peso del fluido desplazado. La fuerza boyante ( o flotante ) acta verticalmente hacia arriba a travs del centroide del volumen desplazado y se le puede definir de manera matemtica mediante el principio de Arquimides, segn lo presentamos a

continuacin:

Fb = f x Vd

Fb = Fuerza boyante.

f = Peso especifico del fluido.

Vd = Volumen desplazado del fluido.

Cuando un cuerpo flota libremente, desplaza un volumen suficiente de fluido para equilibrar justo su propio peso. El anlisis de problemas que tratan sobre flotabilidad requiere la aplicacin de la ecuacin de equilibrio esttico en la direccin vertical ΣFv = 0.

ESTABILIDAD DE LOS CUERPOS EN UN FLUIDO.- Un cuerpo en un fluido es considera-

do estable si regresa a su posicin original despus de habrsele girado un poco alrededor de un eje horizontal. Las condiciones para la estabilidad son diferentes, dependiendo de que si el cuerpo esta completamente sumergido o se encuentra flotando.

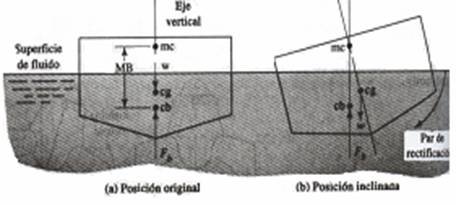

ESTABILIDAD DE CUERPOS FLOTANTES: En la parte (a) de la figura el cuerpo flotante esta en su orientacin de equilibrio y el centro de gravedad (cg) se encuentra por encima del cen-

tro de flotabilidad (cb). a la recta vertical que pasa por estos dos puntos se le conoce como eje vertical del cuerpo. En la figura (b) se muestra que si se gira el cuerpo ligeramente con respecto a un eje horizontal, el centro de flotabilidad se desplaza a una nueva posicin debido a que la geo-

metria del volumen desplazado se ha modificado. La fuerza boyante y el peso ahora producen un par de rectificacin que tiende a regresar al cuerpo a su orientacin original. Asi pues el cuerpo es estable.

Con el fin de establecer la condicin de estabilidad de un cuerpo flotante definir un nuevo termino

El metacentro (mc) se define como el punto de interseccin del eje vertical de un cuerpo cuando se encuentra en su posicin de equilibrio y la recta vertical que pasa por la nueva posicin del centro de flotabilidad cuando el cuerpo es girado ligeramente.

Un cuerpo flotante es estable si su centro de gravedad esta por debajo del metacentro.

Es posible determinar analticamente si un cuerpo flotante es estable, mediante el calculo de la po-

sicion del metacentro . La distancia del metacentro al centro de flotabilidad se denota con MB y se calcula a partir de la ecuacin:

MB = I / Vd

En esta ecuacin Vd es el volumen desplazado de fluido ³ I es el mnimo momento de inercia de una seccin horizontal del cuerpo, tomada en la superficie del fluido.

Si la distancia MB coloca al metacentro por encima del centro de gravedad el cuerpo es estable.

PROCEDIMIENTO:

1.-Primeramente mandamos a tornear dos conos de madera de Pino y de Teca con un dimetro de

8cm y una altura h=16cm.

2.-Luego medimos el peso de cada cono con la utilizacin de la balanza electrnica.

3.-Calculamos el volumen de cada cono con la siguiente formula V= π D² h

12

4.-Determinamos el peso especifico de cada cono con la siguiente formula = W/ V

5.-Comprobamos experimentalmente si ambos conos son estables en agua dulce de la siguiente

manera tomamos una tina y le colocamos agua dulce luego tomamos el cono de madera teca y

lo colocamos de punta en la tina con agua y comprobamos que este es estable. Posteriormente

tomamos el cono de madera pino y lo colocamos tambin de punta en la tina con agua y com-

probamos que no es estable.

6.-Aplicamos las ecuaciones conocidas para el calculo del metacentro (mc) y comprobamos que

tanto analtica como experimentalmente el resultado es el mismo.

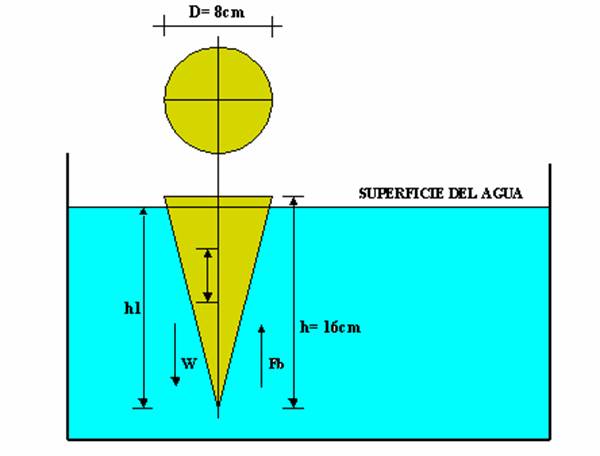

DIBUJOS Y GRFICOS:

MEDICIONES Y CALCULOS:

Datos:

W(teca) = 265,31 gr.

W(Pino)= 125,38 gr.

Dimetro= 8 cm

Altura h = 16 cm.

(agua) = 1 gr / cm³

MB = ?

Ycb = ?

Ymc = ?

Ycg = ?

CALCULO DEL VOLUMEN DE CADA CONO

TECA:

V= D² h / 12 V= (3,1416) (8cm)² (16cm) / 12 V = 268,08 cm³

PINO:

V= D² h / 12 V= (3,1416) (8cm)² (16cm) / 12 V = 268,08 cm³

CALCULO DEL PESO ESPECIFICO DE CADA CONO

TECA:

( teca) = W / V γ ( teca) = 265,31 gr / 268,08 cm³ γ ( teca) = 0,989 gr /cm³

PINO:

( pino) = W / V γ ( teca) = 125,38 gr / 268,08 cm³ γ ( pino) = 0,467 gr /cm³

CALCUL0 DE EL DIMETRO Y LA PROFUNDIDAD SUMERGIDA DE CADA CONO

h = 2D  Fb W = 0 Fb= f x Vd V= π D² h

f x Vd = W D² h = W D² (2D) = W

12 f  f

D³ = 6W D =

π f

TECA:

D = D = 7,97 cm

h = 2D  h= 2 x 7,97 cm h = 15,94 cm

PINO:

D = D = 6,20 cm

h = 2D  h= 2 x 6,20 cm h = 12,40 cm

CALCULO DEL METACENTRO (mc) PARA DETERMINAR LA ESTABILIDAD DE

LOS DOS CONOS.

TECA:

Ycb = 3 h Ycb = 3 ( 15,94 cm) Ycb = 11,95 cm

4 4

MB = I / Vd I = π D / 64 Vd= D² h

I= (3,1416) (7,97) / 64  I= 198,06 cm

Vd = (3,1416) (7,97 cm)² (15,94 cm) / 12 Vd =265,07 cm³

MB = 198,06 cm / 265,07 cm³ MB = 0,747 cm

Ymc = Ycb + MB Ymc= 11,95 cm + 0,747 cm Ymc=12,70 cm

Ycg = 3 h Ycg= 3 (16cm) Ycg = 12cm

4

Ymc > Ycg ES ESTABLE

PINO:

Ycb = 3 h Ycb = 3 ( 12,40 cm) Ycb = 9,30 cm

4

MB = I / Vd I = π D / 64 Vd= D² h

I= (3,1416) (6,20) / 64  I= 72,53 cm

Vd = (3,1416) (6,20 cm)² (12,40 cm) / 12 Vd =124,78 cm³

MB = 72,53 cm / 124,78 cm³ MB = 0,581 cm

Ymc = Ycb + MB Ymc= 9,30 cm + 0,581 cm Ymc=9,88 cm

Ycg = 3 h Ycg= 3 (16cm) Ycg = 12cm

4

Ymc < Ycg NO ES ESTABLE

CONCLUSIONES:

1.-Que tanto analtica como experimentalmente los resultados sobre la estabilidad de cada cono

nos coincidieron.

2.-El cono de madera teca fue estable porque su peso especifico esta cercano al del agua mientras

el cono de madera pino no es estable porque su peso especifico es menos de la mitad que el

peso especifico del agua.

3.-El cono de madera teca fue estable porque su peso es igual a la fuerza boyante Fb. Mientras el

cono de madera pino no es estable porque su peso es menos de la mitad que la fuerza boyante.
