MANUAL PARA OSLINK V3 (Con programa Oslink 4.00c)

MANUAL PARA OSLINK V3 (Con programa Oslink 4.00c)









1. Notas Previas:

Este manual es la recopilación de información que he ido leyendo por los foros y de los problemas que he tenido para cargar el firmware a mi Philips con el Oslink v3.

Tenemos los siguiente:

- Oslink V3 (El de los Suizos)
- Fuente de Alimentación 9v (a mi me va bien, otros le ponen a 12v)
- Cable paralelo Db25 Macho-Hembra
- Philips 6071 ó 6072
- En mi caso Win XP
- OSL 4.00c
- Firmwares: (Vale cualquiera, pero ahora vamos a cargar este)
--->6071 Dynamit 6.36a Emufix10 Esp.bin
--->6072 Dynamit 6.36a Emufix10 Esp.bin
--->Flash510.bin (Lista de canales) Incluido en el Firmware
--->Eeprom.bin (Configuración) Incluido en el Firmware



2. Conexiones:

Conectamos el cable paralelo desde el ordenador al oslink, damos la vuelta al deco y buscamos una abertura donde pincharemos el oslink dejando la conexión del cable LPT orientada a la parte frontal del deco. Enchufamos el deco y le pulsamos el botón y lo dejamos en posición de encendido, pero en el display no aparecerá nada mientras tengamos el oslink conectado (esto es normal). Alimentamos el oslink con la fuente de 9v (o bien la de 12v)

3. Carga del Firmware:

Ejecutamos el programa OSL4.00c, y una vez que se abra seguiremos los siguientes pasos:

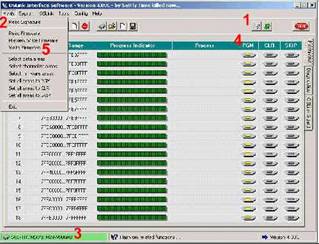

1. Pulsamos RESET OSLINK INTERFACE que es el simbolito del conector de LPT.
2. Después, en el menú, arriba a la derecha en la pestaña de FLASH, le damos a la opción de READ SIGNATURE y aquí te reconocerá el chip del deco, en la parte inferior izquierda.
3. Se pondrá en verde y te saldrá SGS-THOMSON: M29. y se activarán las opciones del menú con las funciones necesarias para leer, grabar, etc.
4. A continuación pulsamos la pestaña verde donde pone PGM y se activarán en amarillo todos los bloques.
5. Continuamos y vamos de nuevo a la pestaña de FLASH y elegimos la opción de WRITE FIRMWARE



6. Nos saldrá una venta donde nos pide que Firmware queremos meter. Una vez que lo hayamos elegido le damos a Abrir y comienza a cargar.



El programa comienza a leer el firmware del deco y lo compara con el que vamos a meter. Si algún bloque es igual, pues lo deja como está, y si es distinto, pues lo borra y después lo graba.

Si durante el proceso te diera algún error, comienza de nuevo por el Paso 5, y si no te reconoce el deco, pues comienza de nuevo desde el principio y comprueba las conexiones. A veces con mover un poco los cables basta (se vuelve muy caprichoso por no decir puñetero el jodío oslink).



Una vez superado todos los problemillas (que es normal que te salgan) pues nos saldrá:



Con esto ya hemos cargado el firmware, pero no hemos acabado.

4. Carga de la Lista de Canales:

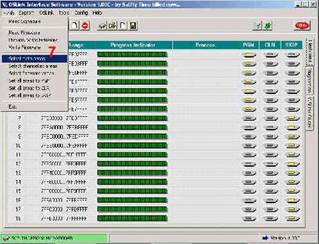

Una vez terminado grabaremos los canales ordenados. Para ello pinchamos Flash, después la opción Selec data areas, y más tarde, en la opción Write firmware, nos sale una ventana y buscamos el archivo flash512.bin y aceptamos. Dejamos que termine. Si te da error, vuelve a pulsar Flash y repite de nuevo.



Este archivo flash512.bin puede no estar incluido en tu firmware porque puede ya venir incluida la lista de canales en el firm que anteriormente se ha introducido. Si nos pasa esto, o directamente no queremos tener una lista de canales ordenados, pasamos directamente a grabar la eeprom.



5. Carga de la Eeprom:

Ahora grabaremos la eeprom. Para ello, nos vamos a Eeprom y en la opción Write eeprom sale una ventana y buscamos el archivo eeprom.bin

Pero hay que llevar mucho cuidado, por que cuando damos a la opción de eeprom y nos sale la ventanita de buscar la eeprom que queremos grabar, más de una vez me pasa que me equivoco, ya que aparece la última eeprom del último firm que metí y como se llama eeprom.bin también, pues le das y no es la que le corresponde. La eeprom viene a ser la configuración del firmware y ha se ser compatible con éste.

Conclusion, busca y asegúrate de que la eeprom.bin que cargas es la que está en la carpeta del firmware que estás metiendo.

Te saldrá un cartelito cuando haya acabado de grabar.

Y ya esta todo. Tu firmware nuevecito, con canales ordenaditos y listo para probar.

6. Problemas Posibles:

A. No me reconoce el deco:

-Puede ser por que no tienes bien configurado bien el puerto paralelo (abajo pongo manual que encontré en los foros)
-El oslink va mejor con un voltaje distinto, a veces con 9v no va y con 12v sí, o al revés.
-Revisar conexiones y cables.
-Hay ordenadores que no van ni para atrás, (mi portátil por ejemplo).
-Configurar bien el OSL4.00C

B. No me graba el firmware:

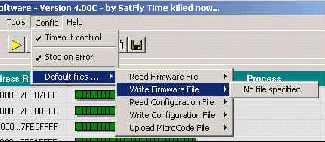

A mi me pasó que al desactivar la opción de Stop on error, automáticamente me cogió en la pestaña Write firmware file el archivo último que estaba grabando, y siempre que le daba a grabar, me cogía ese archivo por defecto. Por lo que te aconsejo que dejes la configuración tal como te lo he escrito arriba y pruébalo, en el que por defecto no hay un archivo cuando le das a grabar. Así que cuando le des a grabar firmware, te dará la opción de buscar el archivo del firmware que tú quieras meter.

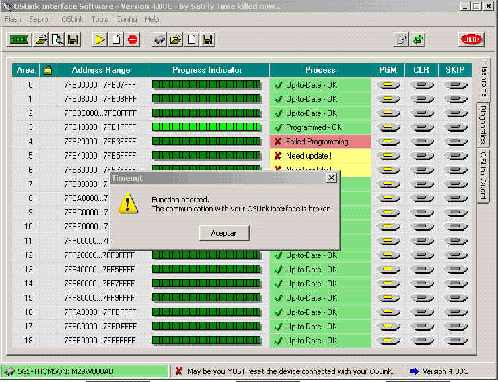

C. Error de comunicación rota con el Oslink al intentar leer:

Si te da este error de comunicación, no te preocupes, haz lo siguiente: Conecta el Oslink por debajo del deco y al pc, conecta el cable de corriente al Oslink, pero mantén el interruptor q tiene el Oslink apagado (o si no tiene interruptor, no lo conectes a corriente), enchufa el deco a la corriente, pero desconectalo del interruptor principal de forma q tengas el deco apagado. Ahora nos vamos al ordenador y abrimos el programa OSL 4.00c, a continuación vamos a la pestaña del Oslink y reseteamos con el icono del cable que hay a la derecha (yo lo hago un par de veces pero eso cada uno), después, en la misma pestaña del Oslink, en oslink guard, lo pongo en High priority. Ahora enciende sólo el Oslink desde su interruptor (o conéctalo a corriente) de forma que el led se encienda, después en la pestaña Flash le damos a Read signature.
Hasta aquí bien ahora lo normal es que te de error ya que el deco no está encendido, yo le doy a Read signature un par de veces y luego enciendo el deco desde el interruptor principal (ojo verás q el display estará en negro mientras tengas el oslink enchufado al deco), cuando tenga el interruptor encendido vuelve a pulsar en Read signature. Así, en teoría, debería detectar el deco, pero a lo mejor no te lo hace a la primera. Repite los pasos desde el principio un par de veces, verás como al final lee (se resiste un poco pero es normal). Cuando te reconozca el deco, pues ya hacemos lo que indica arriba el manual.

D. Need Update o Display Negro:

Una vez grabado el firmware, cuando desconectamos el oslink, no se enciende el display del deco o pone Out Of Order. Esto significa que hemos metido un firmware erróneo. Por ejemplo, si tenemos un 6071, hemos metido el firmware de un 6072, o al revés. Mira bien cual es el que has escogido y comprueba que sea el correcto.

7. Configuración del Puerto Paralelo:
(By Babylonic post de Investigación lúdica) (By Rafa310)sacado del foro Solofaltastu (post subido por ALIBABA)

En la Bios (o SETUP), se entra presionando la tecla Supr, que se encuentra en el teclado numérico abajo, durante el chequeo de memoria y de unidades de disco al arrancar el pc.

Tened en cuenta que todas las bios no son iguales y puede haber bastantes diferencias de unas a otras (Award, Phoenix, AmericanMegatrans, etc)

Una vez dentro, resaltamos la opción Integrated Peripherals y le damos a intro. Aquí, ya depende de la placa, nos saldrán los periféricos integrados en placa o un nuevo menú. En este caso buscaremos algo parecido a Super IO Device, seleccionamos y damos a intro. Tanto en este caso como en el que aparezcan directamente los dispositivos, buscaremos Onboard Parallel Port. Aquí seleccionamos, 378h, IRQ 7.

Buscamos Parallel Port Mode y seleccionamos ECP/EPP, 1.9, DMA3. Si no os deja seleccionar ECP/EPP, usar sólo EPP.

Tened en cuenta que así os funcionará el sombrero y algunas impresoras, pero hay otras que piden tener activado el ECP para funcionar correctamente (es el caso de algunas Epson, por ejemplo la mía Stylus 740, que imprime bien pero no envía información de estado al Pc). Las HP si van bien en modo EPP.

Una vez hechos estos cambios, hay que guardar los cambios y salir de la bios. sCómo? Pues aunque os parezca una tontería, algún que otro (que yo lo he visto por cierto) le daba a la tecla escape y salía. Claro que salía, pero como si no hubiese hecho nada, ya que no había guardado los cambios. Es cierto, hay que darle a escape, pero solo hasta que lleguéis al menú principal (depende de las bios 1 ó 2 veces).

Aquí tenéis dos caminos:

1. Presionar tecla F10, saldrá un cartel Save and Exit Setup le das a Y (yes).

2. Busca una opción que pone Save & Exit setup, y lo mismo, YES.



8. Despedida:

Toda esta información la he recogido de los foros y solo la he reunido y ordenado para que sirva de ayuda . Doy las gracias a todos los que trabajan y comparten ese trabajo y todo el merito es suyo.



Saludos

MAGICO2000



Fecha: 9 / 01 / 2004
