ДОБІР СКЛАДУ БУДІВЕЛЬНОГО РОЗЧИНУ

- розчинами.

залежності від щільності, виду вяжучого та призначення.

легко оброблюється легко перемішується, транспортується, перекачується по трубах, рівномірно розподіляється тонким шаром по поверхні; 2) розчин до визначеного терміну твердіння має відповідати заданим вимогам щодо міцності та морозостійкості; 3) легкооброблюваність суміші та потрібна якість затверділого розчину мають досягатись при найменших витратах вяжучого.

Будівельні розчини на відміну від бетонів не містять крупного заповнювача (щебеню або гравію). Отже, розчини це дрібнозернисті бетони, тому загальні закономірності, які визначають легкоукладність та міцність бетонів, розповсюджуються і на розчини.

150, 200, 300.

R_c кгс/см² (задається викладачем побригадно, наприклад, 50, 75, 100, 150 кгс/см²);

___ см (наприклад, 5-7 см).

= ____кг/м³).

10-12 мм, стандартний прилад для визначення рухливості розчинної суміші (конус БудЦНДЛ), посудина для розчинної суміші, стальна циліндрова посудина місткістю 1000 мл з насадкою, розємні сталеві форми без піддону (внутрішній розмір чарунки форми 7,077,077,07 см), лабораторний ніж, прес для випробувань зразків з зусиллям до 50 т, цеглина керамічна з вологістю не більш 2 % та водопоглинанням 10-15% за масою, газетний папір, штангенциркуль.

визначають в залежності від витрат вяжучої речовини (оскільки після відсосу води основою у розчині залишається приблизно однакова кількість води ) за формулою Н.А. Попова:

R R ) + 4а, (11.1)

де R

к коефіцієнт крупності піску (для дрібного приймають 0,5-0,7; для середнього 0,8; для крупного 1,0);

R

Ц

X X X X

X

звідси Ц = (у грамах) та П = 3000 Ц (у грамах).

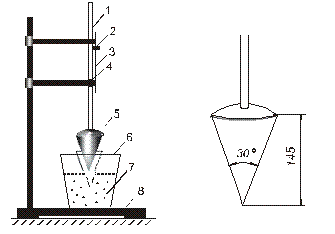

Для випробувань свіжовиготовлений розчин перемішують, наповнюють ним посудину у вигляді зрізаного конуса висотою 180 мм та діаметром основи 150 мм, ущільнюють 25 натисками сталевого стриженя діаметром 10-12 мм та струшують посудину 5-6 разів легким постукуванням об стіл. Прилад встановлюють на столі та перевіряють свободу ковзання стриженя конуса у тримачу. Вістря конуса приводять у дотик з поверхнею розчину в посудині, закріплюють стрижень конуса пусковим гвинтом та записують перший відлік за шкалою. Потім відпускають пусковий гвинт, даючи конусу можливість вільно занурюватися у розчин протягом 10 с, після чого зачиняють пусковий гвинт й записують другий відлік за шкалою. Глибина занурення конуса у розчин в сантиметрах визначається як різниця між другим та першим відліками з точністю до 2 мм. Величину рухливості в сантиметрах обчислюють як середнє арифметичне результатів двох випробувань.

Згідно ГОСТ 5802-86 для визначення середньої густини посудину місткістю 1000 мл з насадкою наповнюють свіжовиготовленим розчином з деяким надлишком, який утримується надягненою насадкою. Розчин ущільнюють 25 натисками сталевого стриженя діаметром 10-12 мм та струшують посудину 5-6 разів легким постукуванням об стіл. Потім насадку знімають і ножем зрізують надлишок суміші урівень з краями посудини. Посудину зі сумішшю зважують та з отриманого значення віднімають масу посудини.

С протягом перших трьох діб у камері нормального зберігання при відносній вологості повітря 95-100 %, а термін, який залишився до випробувань у воді. Припускається зберігання зразків у вологому піску або тирсі. Не раніш, ніж за 10 хвилин до випробування зразки мають бути вилучені з води, обмірені та зважені. Випробування проводяться в лабораторних умовах за температури 20

Границю міцності при стиску обчислюють для кожного зразка як частку від ділення руйнуючого навантаження на робочу площину зразка. Фактична міцність при стиску розчину обчислюють як середнє арифметичне результатів випробувань трьох зразків-кубів.
