Calculul camerei de stingere - Determinarea numarului de intervale

Calculul camerei de stingere - Determinarea numarului de intervale

Determinarea numarului de intervale

Calculul numarului de intervale (

intervale

unde:

1,5 = factorul de crestere al tensiunii pentru polul care întrerupe primul în cazul curentului alternativ trifazat cu neutru izolat ;

= tensiunea care revine unui interval, care se poate lua din figura;

= factorul de neuniformitatea repartitiei tensiunii pe toate intervalele;

= factorul de oscilatie a tensiunii de restabilire

Rezulta numarul de placute total(

placute

Numarul de placute pe loc de rupere

placute

Dimensionarea unei placute

Diametrul coloanei de arc(d_a):

= densitatea de curent

Latimea fantei

Înaltimea minima a placutei, deasupra contactului

se determina din conditia ca arcul sa nu iasa din camera

(din diagrama)

= durata arcului electric (trebuie sa stinga intr-o semiperioada)

Grosimea placutei

Latimea placutei

= latimea contactului

Contactor de curent alternativ trifazat tip TCA-32A

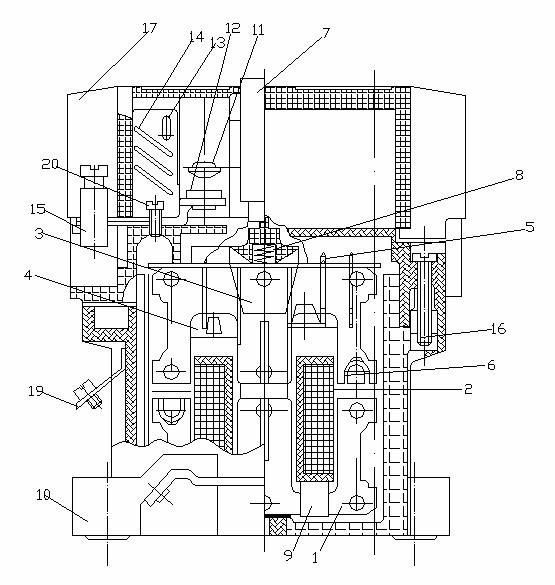

vedere si sectiune din fata

1 - miez feromagnetic

2 - bobina electromagnet

3 – piesa sustinere miez feromagnetic

4 – resort 1

5 – resort 2

6 – spira în scurtcircuit

7 – buton cu ghidaje

8 – resort contacte principale

9 – distantier bobina

10 – carcasa contactor

11 – contacte principale mobile

12 – contacte principale fixe

13 – piesa fixare placuta stingere

14 – placuta pentru stingerea arcului

electric

15 – clema fixare conexiuni exterioare

16 – surub fixare suport contacte

M3x25

17 – capac protectie contacte

18 – bloc contacte auxiliare

19 – borna alimentare bobina

20 – surub fixare contact fix

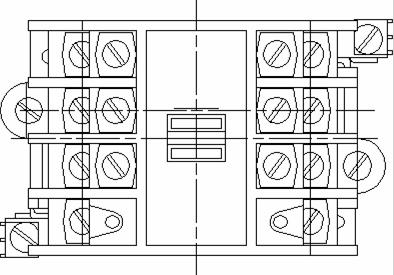

Contactor de curent alternativ trifazat, vedere de sus

Contactor de curent alternativ trifazat tip TCA-32A

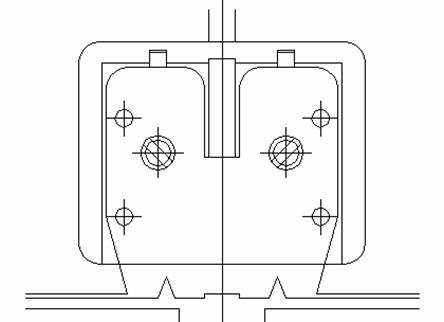

contacte auxiliare ,vedere laterala

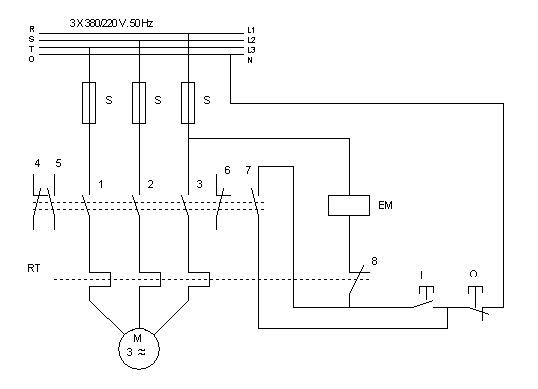

Schema electrica a unui motor asincron cu ajutorul unui contactor de curent alternativ trifazat cu relee termice si buton dublu de comanda
