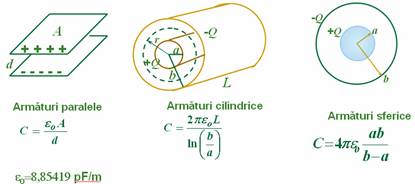

Capacitatea dependenta de geometria condensatorului

Un rol important in comportarea condensatorului il joaca materialul izolator (dielectricul) aflat intre armaturile metalice. Prin permitivitatea sa relativa e_r mareste capacitatea condensatorului:

Prin campul electric la care apare strapungerea sa (rigiditate electrica) se limiteza superior tensiunea ce poate fi aplicata condensatorului.

Condensatorul - schema electrica echivalenta

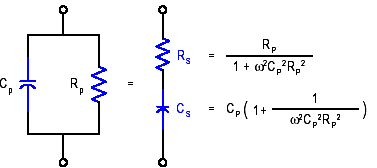

Echivalenta circuit paralel - circuit serie

Condensatoare in paralel

Uneori in circuitele electronice apar conectate in paralel un condensator de valoare mare cu unul de valoare foarte mica. In acesta situatie condensatorul cu capacitatea mica are rolul de a compensa componenta inductiva a condensatorului de valoare mare.

Parametrii condensatoarelor fixe

Ø      Capacitatea nominala si toleranta ei

Ø      Tensiunea nominala Vn

Ø      Rezistenta de izolatie - Riz

- parametrii echivalenti:     Constanta de timp specifica:

Curentul de fuga (cc):

Ø      Tangenta unghiului de pierderi

- reprezinta raportul dintre puterea activa ce se disipa in condensator si putere reactiva a acestuia atunci cand la bornele sale se aplica o tensiune sinusoidala:

Parametrul are si semnificatia raportului dintre curentii care se inchid prin rezistenta de izolatie si prin capacitatea nominala atunci cand se aplica o tensiune sinusoidala:

.

Ø      Coeficientul de temperatura

In cataloage el poate fi exprimat in parti pe milion pe grad Celsius:
