DEMULTIPLEXORUL (DMUX)

Functie. Asigura transmiterea datelor de la o singura sursa de date la m receptoare succesive. Selectia receptorului se realizeaza printr-un cod de selectie de biti.



Figura 3.20. Demultiplexorul - schema bloc de utilizare.

Functia definita anterior sugereaza posibilitatea de a folosi orice DCD care are cel putin o intrare de validare pentru realizarea unui DMUX. Modul in care un DCD 74LS138 devine DMUX si noua semnificatie a intrarilor este ilustrata in figura 3.21. Considerand codul de selectie A = 1, B = 1, C = 0, datele prezente la intrarea de date D_i se vor regasi la iesirea L₃ daca si numai daca circuitul este validat corect, deoarece . Datele transmise serial sufera doua inversari, deci ajung la receptorul selectat neinversate. In cazul in care D_i se conecteaza la G₁, datele ajung la receptoare complementate (daca G₂ = Di si G_1A = G_1B = 0, atunci L₃ = ).

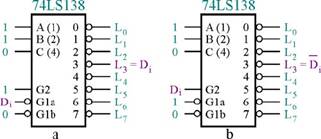

Figura 3.21. Utilizarea unui DCD ca DMUX.

a. fara inversare; b. cu inversare.

1. Extinderea capacitatii de demultiplexare

Extinderea capacitatii de demultiplexare se realizeaza similar cu extinderea decodificarii. De exemplu doua DCD 4:13 se pot folosi ca un DCD 5:32 sau DMUX cu 32 linii de iesire si cod de selectie de 5 biti.

2. Aplicatii

Comanda in impulsuri a unui motor de curent continuu cu punte H si DMUX.

In actionarile electrice un motor de curent continuu se comanda cel mai adesea moduland in durata un semnal dreptunghiular de frecventa fixa. Tensiunea medie la bornele motorului este direct proportionala cu factorul de umplere al semnalului PWM (pulse-width modulation) de comanda. Aceasta metoda simpla permite variatia in limite largi a turatiei unui motor de curent continuu, dar nu si modificarea sensului de rotatie - caz in care este necesara utilizarea unei punti H.

O punte H se poate realiza si cu tranzistoare (bipolare sau MOS), dar in cazul cel mai simplu o punte integrata satisface cerintele pentru puteri mici-medii.

TA 8050P este o punte H integrata cu tranzistoare bipolare produse de firma Toshiba, care are urmatoarele caracteristici:

Comanda bidirectionala a motorului de curent continuu;

Patru moduri de operare: Direct, Invers, Stop si Franare;

Comanda se face cu nivelurid e tensiune TTL;

curent comandat: 1,5 A;

Tensiuni de alimentare recomandate cuprinse intre 3 V si 13 V;

Diode de protectie impotriva tensiunii de autoinduse;

Protectie integrata la:

Scurtcircuit;

Supraincalzire;

Supratensiune;

Capsula HSIP cu 7 pini.

Schema tipica de utilizare este cea din figura 3.22, iar tabelul de functionare 3.x.

Tabelul 3.x

Comanda puntii TA 8050P

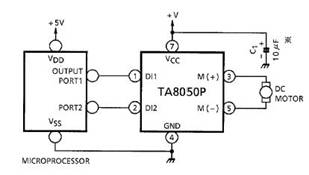

Figura 3.22. Schema de aplicatie a puntii H.
