ELECTRONIST APARATE SI ECHIPAMENTE

SONERIE ELECTRONICA



CUPRINS:

  • Argument
  • Schema de principiu
  • Functioanrea schemei
  • Prezentarea schemei in detaliu
  • Tehnologia de realizare a montajului
  • Datele de catalog ale componentelor utilizate
  • Masurari efectuate asupra montajului
  • Remedierea defectelor
  • Respectarea Normelor de Sanatate si Securiate in munca la realizarea proiectului
  • Bibliografie

Functionarea schemei:

O sonerie electronica relativ simpla o putem obtine cu un circuit integrat de tipul SI-NU(NAND) si un amplificator avand ca sarcina u difuzor de 4 Ω /0,25W.

Schema de principiu a monajului se va realize cu un circuit integrat de tipul CDB-400E care contine 4 parti SI-NU,monate ca oscilatoare tip multivibrator.

Alimentarea montajului se va face de la un redresor simplu,realizat cu dioda D1 si capabil sa asigure o tensiune de alimentare de maxim 6V.

Oscilatiile care in final vor produce acustic prin intermediul difuzorului D sunetul specific pe care il dorim,se obtin cu ajutorul SI-NU-urilor N1-N4 montate doua cate doua astfel incat N1-N2 sa formeze un oscillator,iar N3-N4 cel de-al 2-lea oscilator.

Primul oscillator genereaza o frecventa in jur de 800 hz,iar cel de-al 2-lea oscillator o frecventa foarte joasa si anume 4-6 hz.

Frecventa primului oscillator este intrerupta in ritmul frecventei celui de-al 2-lea oscilator datorita cuplajului direct efectuat intre iesirea 11 si intrarea 1.In feleul acesta ,la borna de iesire 3 se vor allege trenuri ale frecventei de 800 hz,care prin intermediul capacitorului C5(nepolarizat) se introduce in amplificatorul realizat cu T1.

Sarcina acestui amplificator este difuzorul D de 4Ω/0,25W,montat fara trensformator de iesire in circuitul de collector al tranzistorului T1.

In timpul functionarii ,curentul de colector nu trebuie sa depaseasca 2 mA,iar curentul de repaus 100 A.Consumul total de current al montajului e de 32 mA din care 12 mA sunt preluati de circuitul integrat.

Transformatorul Tr1 se va realize pe un miez de transformator de sonerie avand in secundar o infasurare capabila sa asigure 5V.Secundarul se va realiza cu o sarma avand diametrul de 0,3 mm.

Respectarea Normelor de Sanatate si Securiatate in munca la realizarea proiectului:

  • De pe locul de munca se vor indeparta toate cele care nu sunt necesare.
  • Pardoseala unde    se va realiza monatjul trebuie sa fie uscata sau acoperita cu un covor izolant.
  • Uneltele de lucru(surubelnita,cleste,etc.) vor fi prevazute cu manere izolante rezistente la tensiunea care se afla in instalatie.
  • Realizarea monajului sau a oricarei modificari a montajului existent precum si introducerea sau scoaterea instrumentelor de masura din circuit se face cu intregul aparataj scos de sub tensiune.
  • Inainte de conectarea montajului la sursa de curent electric se va face o ultima verificare generala a aparatelor,legaturilor,izolatoarelor,etc.
  • Pentru alimentarea cu curent electric se va utiliza de preferinta un itrerupator special al montajului palsat la masa de lucru;scoaterea montajului de su tensiune trebuie sa poata fi efectuata printro singura manevra.
  • Nu se pune mana pe partile metalice al montajului cand acesat se afla sub tensiune.
  • Nu se vor utiliza in montaj conductoare cu izolatia deteriorate si legaturi de proasta calitate.
  • Nu se schimba tensiunea surselor de alimentare cu montajul in functiune.
  • Este interzisa parasirea montajului aflat sub tensiune.
  • Tinuta trebuie adecvata astfel:par strans,manecile sa nu fie largi,imbracaminte uscata.

Date de cataloc ale componentelor utilizate:

  • Transhormator sonerie 220/5V
  • Buton cu revenire pentru sonerie
  • Dioda redresoare 1N4007
  • Condensator 200F/12 V
  • Condensator 10F/12V
  • Condensator 0,2F
  • Condensator 1F
  • Tranzistor BC
  • Circuit Integrat CDB 400E
  • Rezistente 2KΩ
  • Rezistenta 2,5kΩ
  • Rezistenta 4,5kΩ
  • Rezistenta 100kΩ
  • Toate rezistentele sunt de 0,5W
  • Cablaj imprimat Φ 10 cm
  • Creion special pentru desenat cablaje imprimate
  • Solutie clorura ferica (pentru corodat)
  • Difuzor 4Ω/0,25W

Prezentarea schemei in detaliu

In realizarea acestei scheme s-au utilizat simbolurile     urmatoarelor componente:

Transformator

Rezistente

Transistor

Difuzor

Condensatoare

Intrerupator

Dioda

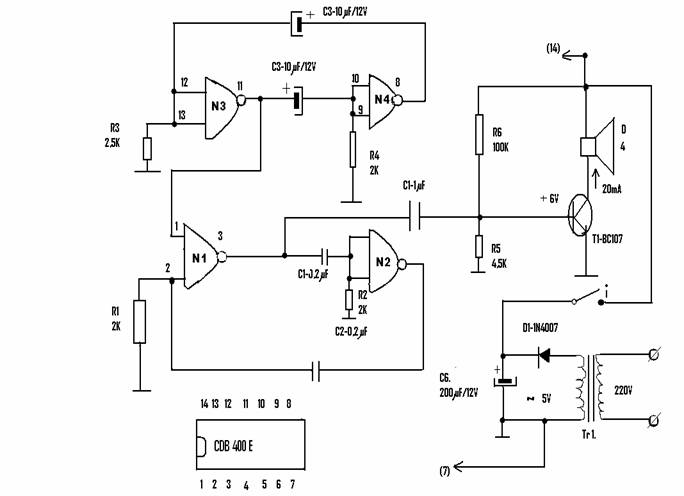

Schema de principiu

Tehnologia de realizare a montajului

Pe o foaie de hartie milimetrica se deseneaza forma capsulelor componentelor electrice utilizate in montaj,precum si distanta intre"pinii"fiecaruia dintre componente(desenul se realizeaza in oglinda).Se aseaza hartia milimetrica pe fata placata a cablajului imprimat si se deseneaza circuitul.Liniile desenului rezultat de pe fata placata a cablajului se protejeaza cu:vopsea,lac de unghii sau in cazul nostrum cu un marker special pentru cablaje imprimate lasandu-se la uscat.

Se introduce cablajul imprimat rezultat intr-o solutie de clorura ferica(o substanta puternic coroziva)care va ataca fata placata cu folie de cupru a cablajului neprotejata.Dupa aceasta operatie cablajul imprimat se spala cu foarte multa apa,se sterge si usuca,dupa care se va sterge cu o carpa imbibata in alcool,diluant sau acetone,dupa caz(in cazul nostru cu alcool)

Punctele de pe cablajul imprimat reprezentand"pinii"(casele)componentelor elecrice se vor gaurii cu un spiral Φ1,5mm.

Dupa gaurire se va trece la plantarea componentelor electrice si lipirea acestora prin sudura cu fludor si coloforiu.

Masurari efectuate asupra montajului

Cele mai multe masurari din montajul nostru sunt masurari de tensiune,dupa cum urmeaza:

Se masoara tensiunea alternativa de alimentare in primarul transformatorului de alimentare 220V c.a

Se masoara tensiunea alternativa de iesire din secundarul transformatorului de alimentare 5V c.a

Se masoara tensiunea continua redresata dupa dioda D1 pe"+"condensatorului C6 (in jur de 8V c.c).

Se masoara tensiunea continua pe colectorul transformatorului T1 BC107 care trebuie sa fie de 6V c.c

Se masoara curentul de collector al transformatorului T1 care nu trebuie sa depaseasca 20 mA,iar curentul de repaus 100μA.

Se moasoara consumul total de curent al montajului care este de 32 mA din care 12 mA sunt preluati de circuitul integrat.

Remedierea defectelor

Cele mai mari defecte ale montajului sunt cauzate de lipsa tensiunilor de alimentare si acestea vor fi rezolvate prin inlocuirea componentelor electronice defefecte cu altele identice sau echivalente.

Ex:lipsa tensiune redresata la "+" C6 inseamna D1 intrerupta(scurtcircuitarea duce la saturarea lu Tr1 si in final arderea primarului acestuia.

Bibliografie

Imagini si argumente: site-www.electronica.html

Colaborator proiect: Fanca Mircea

Argument

Soneria electromica se foloseste in special in institutii,fabrici,case,apartamente etc.

Soneria electronica are menirea avertizari sonore la actionarea unui intrerupator cu revenire. Sunt folosite pentru atentionari,ca de exemplu in cazul unor defectiuni tehnice sau cresterea si descresterea volumului unui lichid dintr-un recipient sau pur si simplu in institutii sau apartamente pentru avertizarea proprietarilor de catre cei din exterior(vizitatori).
