Sigurante fuzibile

Sigurantele fuzibile = aparate destinate protectiei circuitelor electrice impotriva scurtcircuitelor si supracurentilor;

Aceste aparate au la baza unul sau mai multe elemente fuzibile care se topesc intr-un timp scurt la depasirea unei valori a curentului;

Curentii nominali ai fuzibilelor sunt: 0,5 ; 2 ; 4 ; 6 ; 10 ; 16 ; 20 ; 25 A,

La sigurantele de mare putere, elementul fuzibil este realizat din banda din argint (Ag) sau cupru (Cu);

Sigurantele unipolare cu filet (tip LF,LFi si LS), pentru iluminat si forta, au fuzibilul de argint (2.100 A) introdus intr-un patron de portelan care contine nisip de cuart ca mediu de stingere.

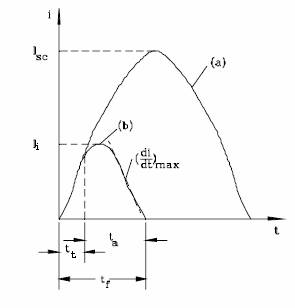

O siguranta satisfacatoare trebuie sa prezinte un timp de arc aproape egal cu timpul de topire. In caz contrar, o scadere prea brusca a curentului poate provoca supratensiuni periculoase pentru componentele electronice (diode semiconductoare, tranzistoare, etc).

Sigurantele fuzibile lente sau rapide:

Inf este curentul nominal al sigurantei iar Ic este

curentul cerut pentru consumator.

In cazul sigurantelor rapide, pentru ca acestea sa nu se topeasca la pornirea motoarelor:

Ip este curentul de pornire al motorului ( In

. "c" un coeficient de siguranta:

pentru porniri usoare (durata pornirii este de 5..10 s)

pentru porniri grele (10.40 s).

Protectia componentelor electronice pe baza de semiconductoare - sigurante ultrarapide:

Inf In -curent monofazat Inf In - curent trifazat

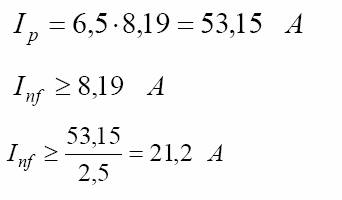

Ex: Pentru un motor asincron ASI -112 M / 4 kW curentul nominal este In=8 A iar valoarea relativa a curentului de pornire = 6,5. Curentul de pornire, identic cu curentul cerut, este:

Se alege o siguranta ce are curentul nominal de 25 A .
