Transformatoare    si autotransformatoare

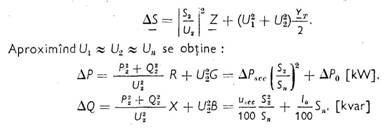

Pierderea de putere intr-un transformator cu doua infasurari are expresia :

In aceste expresii primii termeni sunt dependenti de sarcina transformatorului, iar cei de al doilea sunt constante, independente de sarcina.

In cazul transformatoarelor mari, in afara pierderilor mentionate mai sus apar si o serie de consumuri tehnologice suplimentare legate de functionarea ventilatoarelor de racire sau de pompele de circulatie de ulei. De asemenea, este indicat regimul de functionare al acestora corelat cu incarcarea transformatorului si conditiile de temperatura exterioara.

Pentru analiza tehnico-economica a transportului si distributiei energiei electrice este indicat sa se dispuna de o expresie analitica pentru variatia pierderilor in gol si in sarcina in functie de puterea transformatoarelor. Pentru simplificarea calculelor se inlocuieste scara discreta a puterilor nominale ale transformatoarelor cu una continua, iar pentru pierderi se utilizeaza expresii analitice de forma : ΔP_sc = a₁ S_N^b1 ; ΔP₀ = a₂ S_N^b2

unde : a,, a₂, b_l si b₂ - coeficienti care se determina, in functie de tipul transformatorului, printr-o regresie.
