ALEGEREA SI VERIFICAREA ASAMBLARILOR ORGANELOR DE MASINI PE ARBORI

Alegerea si verificarea asamblarilor organelor de masini pe arbori

Asamblarile din transmisie sunt:

- roata de curea: - asamblare cu pana paralela(motor)

- asamblare cu strangere pe con, asamblare cu pana paralela(arbore I, al reductorului)

- roata dintata - pana paralela

- semicuplaj - caneluri paralele

- pane disc

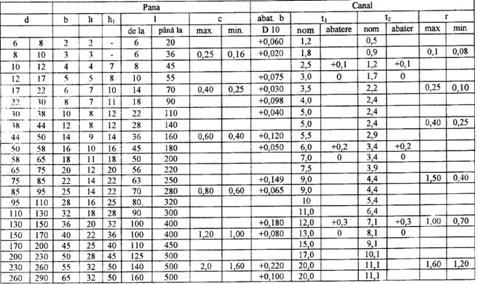

Conform diametrului arborelui unde se face asamblarea d=55 alege pana STAS bh=6x7

Lungimea penei se va calcula cu formula

, unde .

Se adopta lungimea penei → pana bhl STAS

6x7x14

Efortul unitar de forfecare al penei se determina cu:

Determinarea lungimii necesare a penelor

Verificarea penei alese Efortul unitar de strivire

Norme de protectie

- Transmisia prin curele trapezoidale poate fi prevazuta cu carcasa de protectie.

Reductorul poate di protejat prin capace de etansare

- conectarea motorului la reteaua electrica se va face de catre personal calificat.

- Amsamblul transmisiei va fi fixat pe o placa de baza pentru evitarea vibratiilor daunatoare in procesul de prelucrare.
