CARACTERISTICA TEORETICĂ DE TRACȚIUNE A TRACTOARELOR CU TRANSMISIE MECANICĂ

1 definirea caracteristicii de tracțiune




Calitățile de tracțiune și economice ale tractorului pentru regimul nominal și, de asemenea, pentru toate regimurile diferite de acesta se determină cu ajutorul caracteristicii de tracțiune. Caracteristica de tracțiune (sau diagrama de tracțiune) se construiește în funcție de forța de tracțiune Ft, paralelă cu solul, (respectiv forța motoare Fm), pentru cazul exploatării tractorului pe un teren orizontal, într-un regim stabilizat (v = const.). Ea cuprinde reprezentarea grafică a următoarelor funcții:

  - patinarea în funcție de forța de tracțiune;

  - viteza reală în funcție de forța de tracțiune;

- puterea de tracțiune în funcție de forța de tracțiune;

- consumul specific de combustibil, raportat la puterea de tracțiune, în funcție de forța de tracțiune.

La aceste curbe se mai adaugă, adesea, curba consumului orar de combustibil: . Cu excepția patinării, toate celelalte mărimi depind de treapta de viteză și, de aceea, curbele lor de variație se trasează pentru fiecare treaptă. Caracteristica de tracțiune depinde de tipul tractorului, de parametrii lui constructivi și de exploatare și de felul terenului: beton, drum de pământ, miriște, ogor etc.

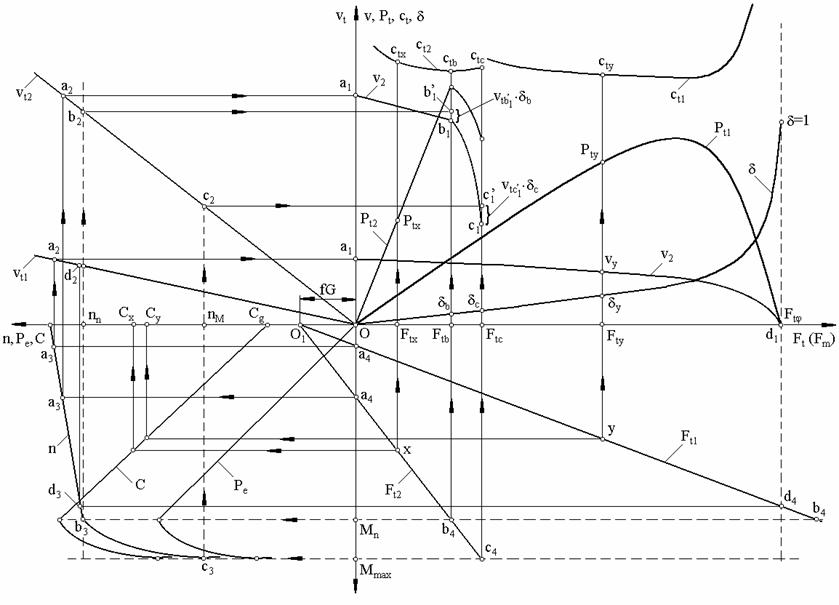

De obicei, caracteristica de tracțiune se utilizează pentru ilustrarea rezultatelor încercărilor efectuate în condiții reale de drum sau de câmp, în care caz se numește caracteristică de tracțiune experimentală. Caracteristica de tracțiune construită pe cale analitică și grafo-analitică se numește teoretică.

În continuare, se prezintă metodica de obținere a caracteristicii teoretice de tracțiune.

Pentru construcția acestei caracteristici sunt necesare următoarele date:

1)     condiții agrotehnice impuse tractorului: condițiile de exploatare ale tractorului (drumurile și solurile tipice, caracteristicile lor fizico-mecanice), sistema de mașini și utilaje cu care va lucra (forțele lor de rezistență), gama vitezelor lente, de lucru și de transport, ponderea puterii transmisă prin priza de putere etc.;

2)     date pentru calculul de tracțiune al tractorului ce se proiectează: greutatea tractorului (de exploatare și de aderență), tipul mecanismului de propulsie (pe roți sau pe șenile), raza roților motoare, numărul și valoarea vitezelor teoretice de deplasare, randamentul ansamblurilor transmisiei;

3)     caracteristica de regulator a motorului. În cazul montării pe tractorul ce se proiectează a unui motor nou, caracteristica lui se obține prin metodele din teoria motoarelor, iar în cazul utilizării unui motor din producția de serie, se folosește caracteristica acestuia obținută pe standul de probă;

4)     caracteristica patinării sistemului de propulsie. Dacă există prototipul tractorului ce se proiectează, din aceeași clasă de tracțiune cu un sistem de propulsie asemănător și cu o greutate apropiată, se utilizează curba patinării obținută prin încercările de tracțiune. Dacă însă la proiectare nu există un tractor asemănător, atunci curba patinării se obține prin metode analitice.


2 MODELAREA MATEMATICĂ A CARACTERISTICII EXTERNE A MOTORULUI DE TRACTOR


Dacă există caracteristica de turație (caracteristica externă) a motorului montat pe tractorul a cărui caracteristică de tracțiune se determină, atunci prin diverse metode matematice (de exemplu, prin metoda Regresiei polinomiale din MathCAD) se obține expresia analitică a curbelor: Me = f(n) – momentul efectiv, funcție de turație; Pe = f(n) – puterea efectivă, funcție de turație; c = f(n) – consumul specific de combustibil, funcție de turație; C = f(n) – consumul orar de combustibil, funcție de turație. Dacă pentru motorul folosit nu sunt date experimentale, caracteristica acestuia se obține pe cale analitică, folosind una sau mai multe din metodele următoare.

În lucrarea [5], pentru ridicarea caracteristicii de turație în coordonate relative (adimensionale) la motoare cu aprindere prin comprimare, se recomandă folosirea relației următoare:

(1)

în care:

np = nn este turația puterii maxime Pe max = Pn;
a, b, c - coeficienți care iau valorile din tabelul 1.

Tabelul 1

Valorile coeficienților din relația (1)

Tipul camerei de ardere

a

b

c

Cameră unitară de ardere

0,5

1,5

1,0

Cameră separată de preardere

0,7

1,3

1,0

Cameră separată de vârtej

0,6

1,4

1,2


Tabelul 2

Relații de calcul pentru puterea efectivă Pe

Tipul motorului

Relația de calcul

Cu aprindere prin scânteie

Cu aprindere prin comprimare:

cu injecție directă

cu antecameră

cu cameră de turbionare

Pn - puterea nominală; nn - turația nominală; Pe și n - puterea efectivă și, respectiv, turația într-un anumit punct al caracteristicii.


Relații de aceeași formă cu relația (1), însă cu alte valori ale coeficienților a, b, c sunt date în lucrările [1, 8], precum și în multe alte lucrări, și sunt prezentate în tabelul 2.

În alte lucrări, printre care [40], curba puterii este, de asemenea, aproximată cu o parabolă de gradul trei:

(2)

iar curba momentului efectiv de torsiune la arborele cotit se aproximează, în consecință, cu o parabolă de gradul doi:

(3)

unde a1 a2 și a3 sunt astfel determinați, încât funcțiile de mai sus să aproximeze cât mai bine caracteristica externă obținută pe cale experimentală. Valorile acestor coeficienți depind de coeficientul de elasticitate ce = nm  nn și de adaptabilitate ca Mm Mn (unde nm este turația corespunzătoare momentului maxim Mm și se pot obține folosind relațiile:

(4)

Între acești coeficienți există relația:

În lucrarea [41] sunt prezentate relații mai simple pentru coeficienții a (în funcție numai de coeficientul de elasticitate ce):

(5)

Pe ramura de regulator a caracteristicii de turație a motorului, dependența Me = f(n) se consideră, în general, liniară (dreaptă ce trece prin punctele de coordonate (nn, Mn) și (ng, 0)) și, prin urmare,

(6)

în care:

ng este turația de mers în gol a motorului (turația maximă a arborelui cotit),
ng = (1,06…1,1)nn;
nn - turația nominală a motorului.

Pentru determinarea consumului specific de combustibil există, de asemenea, numeroase expresii analitice. În lucrarea [2], de exemplu, în cazul funcționării motorului pe ramura caracteristicii necontrolată de regulator, se recomandă următoarea relație:

care este echivalentă expresiei:

(7)

unde cn este consumul specific de combustibil, corespunzător puterii nominale, în g/(kWh).

Pentru motoarele diesel cu injecție directă, curba consumului specific de combustibil este descrisă mai precis de funcția [1,8]:

(8)

Consumul specific de combustibil la regimul nominal poate fi determinat, în mod aproximativ, cu relația , în g/(kWh).

Pe ramura necontrolată de regulator a caracteristicii de turație, consumul orar de combustibil, în kg/h, se determină cu relația:

(9)

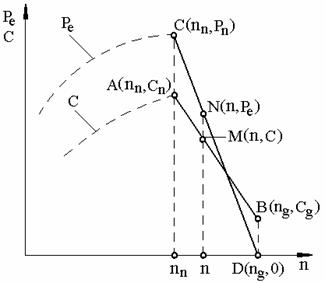

Fig. 1. Caracteristica de regulator a motorului.

Pe ramura de regulator a caracteristicii motorului, consumul orar de combustibil are o variație liniară în funcție de turație. Pentru a determina expresia analitică a funcției C = f(n) se folosește figura 1. În acest scop, se scriu ecuațiile dreptelor AB și CD:


Prin urmare,

Aplicând una din proprietățile proporțiilor, se obține:

de unde

Rezultă că, pe ramura controlată de regulator a caracteristicii motorului, consumul orar de combustibil se determină cu relația:

(10)

Pentru un motor dat, și reprezintă coeficientul unghiular al dreptei AB. Dacă consumul orar la mersul în gol al motorului nu se cunoaște, se poate adopta [25], deci [kg/(kWh)], iar Cn/Pncn/1000.

Consumul specific de combustibil, în g/(kWh), pe ramura de regulator se determină cu relația:

(11)


3 DETERMINAREA FORȚEI MOTOARE ȘI A FORȚEI DE TRACȚIUNE


În cazul deplasării tractorului pe un teren orizontal, într-un regim stabilizat (v = const.), bilanțul de tracțiune al tractorului are următoarea formă:

(12)

de unde se obține

în care:

K2 este coeficientul unghiular al dreptei Ft = f(Me),

[m-1];

ω - viteza unghiulară a arborelui cotit, în s-1;
itr - raportul total de transmitere al transmisiei;
htr - randamentul total al transmisiei;
vt - viteza teoretică de deplasare a tractorului, în m/s;
Me - momentul efectiv al motorului, în Nm;
Rr = fG - rezistența la rulare la deplasarea tractorului, în N.

Așadar, forța de tracțiune , la o treaptă oarecare “j”, se calculează cu relația:

(13)


4 MODELAREA MATEMATICĂ A INTERACȚIUNII MECANISMULUI DE PROPULSIE CU SOLUL


Calitățile de tracțiune ale tractoarelor sunt evaluate, mai ales, cu ajutorul valorii forței tangențiale de tracțiune. Această forță apare în procesul interacțiunii sistemului de rulare al tractorului cu solul (drumul) și depinde de foarte mulți factori. De exemplu, în cazul tractoarelor pe roți, depinde de: tipul tractorului (4Ś2 sau 4Ś4), greutatea aderentă, tipul pneurilor și parametrii acestora (diametrul, lățimea, presiunea aerului din pneuri, înălțimea pintenilor, pasul acestora, desenul anvelopelor), proprietățile fizico-mecanice ale solului, patinarea sistemului de rulare cu solul.

Pentru determinarea analitică a patinării tractoarelor pe roți, s-au propus numeroase expresii. Găsirea unui argument, în funcție de care să fie exprimată patinarea, este o problemă dificilă, întrucât procesul interacțiunii sistemului de rulare cu solul este deosebit de complex. De aceea, în prezent, o importanță considerabilă în studierea aderenței, deci și a patinării, o au cercetările experimentale.

Mărimea care caracterizează cel mai complet patinarea tractoarelor pe roți este forța motoare specifică, definită prin raportul dintre forța motoare Fm a tractorului și greutatea aderentă Ga:

în care:

lm este coeficientul greutății aderente (în calculul de tracțiune se adoptă lm = 0,8, pentru tractoare 4Ś2 și lm = 1, pentru tractoare 4Ś4

G - greutatea totală a tractorului.

Între forța motoare specifică și forța de tracțiune specifică, jt = Ft / Ga , există următoarea dependență:

sau

unde f este coeficientul de rezistență la rulare.

Mărimea jm variază de la jm = 0, când Fm = 0, până la jm max j, valoare corespunzătoare patinării totale, d = 1, cunoscută sub denumirea de coeficient de aderență.

Făcându-se o sinteză a mai multor lucrări teoretice și experimentale, în lucrarea [25] se propune ca la determinarea analitică a patinării să se plece de la următoarea premisă (fig. 2):

în intervalul 0 £ jm£ 0,5j funcția d = f(jm) are un pronunțat caracter liniar, având ecuația de forma d = mjm, m fiind coeficientul unghiular al dreptei;

în intervalul 0,5 < jm£ j funcția d = f(jm), are un pronunțat caracter hiperbolic, având ecuația de forma d j jm) = const. (unde j’ este punctul de abscisă în care funcția crește asimptotic). În general, eroarea nu depășește 2…4%, dacă se adoptă j j

Cu o precizie suficientă pentru practică, se obține o singură funcție d = f(jm pentru tot domeniul de variație a argumentului jm. Această funcție este de forma

(14)

în care:

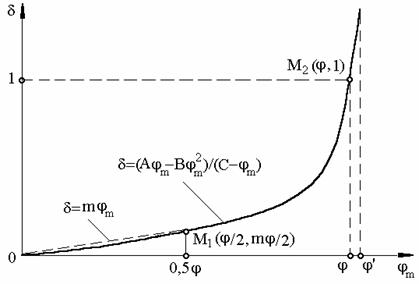

Fig. 2. Expresia analitică a curbei patinării, pentru tractoarele pe roți.


Formulele pentru coeficienții A, B, D din relația (14) au fost obținute punând condiția ca funcția căutată să satisfacă simultan coordonatele punctelor M1 și M2 (v. fig. 2).

Așadar, pentru exprimarea analitică a patinării, este suficient să se cunoască coeficientul unghiular m al dreptei și coeficientul de aderență j, adică argumentul jm corespunzător patinării totale. Relația menționată prezintă avantaje considerabile atunci când există date experimentale referitoare la tractorul care se cercetează sau asupra unor tractoare apropiate acestuia.

Tabelul 3

Coeficienții de rezistență la rulare și de aderență pentru tractoare pe roți

Felul drumului sau solului

Coeficientul de rezistență
la rulare, f

Coeficientul de aderență, j

Suprafață
uscată

Suprafață
umedă

Drum:

asfaltat

betonat

pavat

de pământ, pe sol argilos

de pământ, pe sol nisipos

de zăpadă, bătătorit


0,02


0,7…0,9


0,5…0,7

0,02

0,8…1,0

0,5…0,8

0,02…0,04

0,6…0,7

0,3…0,4

0,04

0,7…0,8

0,3…0,4

0,05

0,6…0,7

0,3…0,45

0,03…0,05

0,2…0,4


Fâneață:

cosită

necosită


0,07…0,09


0,7…0,8


0,5…0,6

0,08…0,10

0,6…0,7

0,4…0,5

Țelină (teren virgin),
pârloagă compactă

0,05…0,07

0,7…0,9


Pârloagă (de 2…3 ani),
pajiște cosită

0,06…0,08

0,6…0,8


Miriște după cereale păioase

0,08…0,10

0,6…0,85

0,5

Arătură așezată

0,12…0,14

0,4…0,6


Câmp:

arat proaspăt

prelucrat cu cultivatorul


0,18…0,22


0,3…0,5



0,16…0,20

0,4…0,6


Nisip:

umed

uscat


0,10…0,15




0,4…0,6

0,16…0,22

0,2…0,3


Mlaștină înierbată

0,20…0,25


0,2…0,25

Strat gros de zăpadă (0,4 m)

0,18…0,20


0,2…0,25


Următoarele funcții exponențiale, utilizate, mai ales, pentru tractoarele industriale, descriu, cu o precizie foarte bună pentru practică, patinarea tractoarelor pe roți și pe șenile:

- pentru tractoare pe roți

(15)

- pentru tractoare pe șenile

(16)

Pentru miriște, rezultate foarte bune dă folosirea relațiilor:

- pentru tractoare pe roți

(17)

unde , ceea ce corespunde patinării

- pentru tractoare pe șenile

(18)

unde , ceea ce corespunde, ca și în cazul tractoarelor pe roți, patinării 0£d£1

Tabelul 4

Coeficienții de rezistență la rulare și de aderență pentru
tractoarele pe șenile, valori medii

Felul drumului sau solului

Coeficientul de

rezistență
la rulare, f

Coeficientul de

aderență, j

Asfalt

0,06


Drum bătătorit uscat de pământ nisipos

0,06

1,1

Drum bătătorit uscat de cernoziom

0,07

0,9

Drum bătătorit uscat de pământ argilos

0,06

1,0

Fâneață umedă cosită

0,08

1,2

Fâneață umedă necosită

0,07

0,6

Țelina (teren virgin), pârloagă compactă

0,07

1,1

Pârloagă (de 2…3 ani), pajiște cosită

0,07

1,0

Miriște

0,08

0,9

Arătură așezată

0,08

0,7

Arătură proaspătă

0,10…0,12

0,6

Nisip umed

0,10

0,5

Nisip uscat

0,15

0,4

Mlaștină

0,10…0,12

0,3

Drum de zăpadă bătătorit

0,08

0,6


5 DETERMINAREA VITEZEI REALE DE DEPLASARE A TRACTORULUI


Viteza reală de deplasare a tractorului se calculează cu relația:

(19)

în care:

vt este viteza teoretică,
w - viteza unghiulară a arborelui cotit al motorului, în s-1:
r - raza de rulare a roții motoare, în m;
itr - raportul de transmitere al transmisiei la o anumită treaptă.

Dacă nu sunt alte valori mai exacte, atunci, la stabilirea datelor inițiale de calcul, raza roții motoare r, în m, poate fi determinată cu relația lui Hedekel:

(20)

în care:

r0 este raza liberă a roții neîncărcate (nici măcar cu greutatea proprie), în m;
Gm - sarcina verticală pe roată, în N;
pa - presiunea aerului în pneu, în Pa;
rb - raza secțiunii transversale a pneului, în m (rb = 0,5B, adică jumătate
din lățimea B a pneului).


Întrucât, adesea, când se efectuează calculul de tracțiune nu se cunosc rapoartele de transmitere ale transmisiei și nici raza roților (este cazul etapei de proiectare), este recomandabil ca vitezele teoretice să se calculeze avându-se în vedere că acestea depind liniar de turația arborelui cotit (fig. 3):

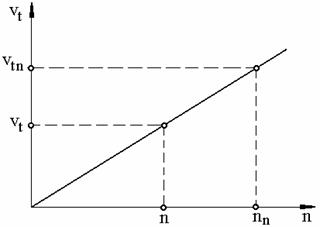

Fig.3. Graficul vitezei teoretice.

de unde rezultă

unde este coeficientul unghiular al dreptei (pentru o anumită treaptă de viteză). Indicele “n” se referă la parametrii regimului nominal.

Prin urmare, viteza reală de deplasare a tractorului la treaptă oarecare “j” se determină cu relația:

(21)


6 DETERMINAREA PUTERII DE TRACȚIUNE


Puterea de tracțiune Pt, în kW, se determină cu relația:

(22)

în care:

Ft este forța de tracțiune, în N;

v - viteza reală de deplasare a tractorului, în m/s.


7 Determinarea consumului specific de combustibil, raportat la puterea de tracțiune


Consumul specific de combustibil, raportat la puterea de tracțiune a tractorului, se determină folosind relația sa de definiție:

[g/(kWh)]. (23)


8 DETERMINAREA PE CALE ANALITICĂ A RANDAMENTULUI DE TRACȚIUNE A TRACTORULUI


Randamentul de tracțiune al tractoarelor se determină cu relația [25]:

(24)

în care:

htr     este randamentul total al transmisiei (în cazul tractoarelor pe șenile include și randamentul hs = 0,95…0,97 al ramurilor motrice ale celor două șenile.

Rr - rezistența la rulare a tractorului, Rr = fG;
f - coeficientul de rezistență la rulare;
G - greutatea de exploatare a tractorului;
Fm - forța tangențială de tracțiune (forța motoare), Fm = Ft + Rr.

Cu ajutorul relației (24) se poate trasa curba randamentului de tracțiune în funcție de forța de tracțiune Ft, curbă ce reprezintă, de fapt, caracteristica potențială de tracțiune a tractorului. Această caracteristică evaluează gradul de apropiere al unei caracteristici de tracțiune concrete față de una ideală.

Randamentul de tracțiune ht poate fi exprimat în funcție numai de mărimi adimensionale. Pentru aceasta ultima paranteză din relația (24), care reprezintă randamentul care evaluează rezistența la rulare a tractorului, se scrie sub forma:

S-a exprimat greutatea de exploatare în funcție de greutatea aderentă: G = Ga / lm și s-a folosit relația de definiție a forței de tracțiune specifice: jt = Ft / Ga. Prin urmare, relația (24) devine:

(24’)


9 ALEGEREA ȘI DETERMINAREA VITEZELOR TRACTORULUI


În ultimele decenii, numărul treptelor de viteză ale tractoarelor, mai ales ale tractoarelor pe roți, a crescut continuu, fiind uneori chiar mai mare de 40 de trepte. De exemplu, la tractoarele Fend Favorit 800, în gama de viteze 0,4…50 km/h, sunt 44 de trepte de viteză pentru mers înainte și 44 pentru mersul înapoi. Și la tractoarele pe șenile, numărul treptelor de viteză a crescut continuu, însă într-o măsură mai mică. De exemplu, la tractorul pe șenile Challanger (cu șenile de cauciuc), în gama de viteze 0,25…30 km/h sunt 16+9 trepte.

În prezent, la tractoarele românești pe roți se folosesc următoarele numere de trepte de viteză (mers înainte + mers înapoi): 6+2; 8+2; 10+2; 9+3; 12+3; 16+4.

Tabelul 5

Clasificarea treptelor de viteză ale tractoarelor agricole,

după valoarea vitezei, în km/h



Felul treptei

Tipul tractorului



Pe roți

Pe șenile

Lente / superlente, tehnologice

Până la 3,5

Până la 3,5



De rezervă

3,5…7

3,5…5



De lucru

7…12 sau 7…15

5…9



De transport

12…50 sau 15…50

9…12


În tabelul 5 este dată clasificarea vitezelor tractoarelor după valoarea și utilizarea lor.

Vitezele de lucru se folosesc la executarea principalelor lucrări agricole: arat, semănat, întreținerea culturilor, recoltat etc. Se recomandă ca tractoarele pe roți să aibă în intervalul de viteze 4…12 km/h cel puțin 6 trepte.

Vitezele de rezervă se utilizează temporar pentru învingerea unor forțe de rezistență care depășesc (ocazional) cu mult valoarea rezistențelor de lucru. Forța de tracțiune la aceste viteze este limitată de aderența tractorului cu solul.

Vitezele lente (tehnologice) au valori limitate de condițiile de lucru și nu de necesitatea obținerii unor forțe mari de tracțiune; de regulă la aceste viteze, puterea motorului nu este folosită complet. Prin urmare, la aceste trepte motorul poate funcționa la sarcini parțiale, cu o reducere a turației de până la 40%. Așadar, în acest caz, valoarea vitezei maxime la aceste trepte corespunde unei turații a motorului de 0,6nn (subliniem încă o dată: dacă aceste viteze sunt obținute atât cu ajutorul transmisiei, cât și prin reducerea turației motorului). Vitezele lente se folosesc când tractorul lucrează în agregat cu mașini de plantat răsaduri, de plantat puieți (la împăduriri), la unele lucrări de îmbunătățiri funciare etc.

Vitezele de transport se folosesc pentru deplasarea în gol a tractorului sau pentru tractarea remorcilor și a semiremorcilor pe drumuri de pământ sau pe șosele.

Vitezele de deplasare ale tractorului depind de tipul tractorului, de felul lucrării, iar la alegerea lor trebuie să se aibă în vedere și condițiile agrotehnice. În tabelul 6 sunt date valorile vitezelor recomandate pentru diferite lucrări agricole.

În intervalul vitezelor (vmin…vmax), vitezele intermediare, adică structura vitezelor, se stabilesc prin mai multe metode: metoda progresiei geometrice, a progresiei aritmetice, a seriei armonice, a seriei economice, tratate pe larg în lucrarea [28]. Creșterea numărului de trepte a determinat folosirea cutiilor de viteze compuse, iar aceasta a impus, la rândul său, folosirea, aproape în exclusivitate, a progresiei geometrice.

Tabelul 6

Vitezele reale de deplasare pentru diferite lucrări agricole



Denumirea lucrării

Viteza



m/s

km/h

Arat

1,1…2,5

4…9



Grăpat

1,4…2,8

5…10



Cultivație totală

1,4…2,8

5…10



Tăvălugit

1,9…3,3

7…12



Semănatul cerealelor păioase

1,9…2,5

7…9



Semănatul culturilor prășitoare

1,4…2,5

5…9



Plantatul răsadurilor

0,1…0,3

0,5…1,0



Plantatul tuberculilor

0,7…1,5

2,5…5,5



Prășitul culturilor

1,1…2,5

4…9



Recoltatul cerealelor păioase și al porumbului

0,8…2,8

3…10



Recoltatul furajelor

0,8…3,3

3…12



Recoltatul sfeclei și al cartofului

0,7…2,2

2,5…8



Recoltatul legumelor

0,7…2,2

2,5…8



Recoltatul plantelor textile

0,8…2,8

3…10



Transportul produselor

2,2…6,9

8…25


În intervalul de viteze adoptat în funcție de destinația tractorului sau impus prin tema de proiectare, rația progresiei geometrice se calculează cu relația:

(25)

Prin logaritmarea ultimei relații, se obține numărul treptelor de viteză:

(26)

Amintim că rația progresiei geometrice q este egală cu coeficientul minim de încărcare a motorului: Prin urmare, cu cât valoarea lui q este mai apropiată de 1, cu atât mai mult puterea motorului poate fi folosită mai complet. În prezent, pentru vitezele de lucru se recomandă q = 0,75…0,85, iar pentru celelalte trepte (de rezervă, lente / superlente, de transport) q < 0,75…0,85.

Structura vitezelor în cadrul unor limite date ale vitezelor de deplasare are o importanță considerabilă în exploatarea tractorului. Prin realizarea unei structuri cu o rație variabilă se urmărește ca, folosind același număr de trepte de viteză, să se obțină mai multe trepte de lucru și mai puține de transport și lente, care se utilizează relativ rar.

Se notează cu qr = vi/vi+1 (unde i = 1,2,3,…n, n fiind numărul real (efectiv) al treptelor în cutia de viteze). În cazul folosirii unei structuri de viteze cu qr ¹const., rația progresiei geometrice se calculează cu relația (25) pentru un număr mai mare de trepte de viteză, N > n:

(27)

Anulând, convenabil, o parte din treptele de viteză, se obține o transmisie cu o structură mai rațională a treptelor de viteză.

În tabelele 7…13 sunt indicate câteva posibilități de obținere a structurii vitezelor pe care le oferă cutiile de viteze compuse de tipul (5+1) 2, (4+1) 3 și (4+1) 4. În aceste tabele nu este menționată structura treptelor de mers înapoi. Prin raportul dintre game se are în vedere raportul de transmitere dintre două game consecutive. În aceste tabele, pentru simplificarea scrierii, s-a folosit notația: r = 1/q.

Tabelul 7

Structura vitezelor pentru o cutie de viteze compusă cu 10 trepte, qr = const.

Gama de viteze

Numărul treptei de viteze și valoarea ei

Rația
vi+1/vi

1

2

3

4

5

6

7

8

9

10

v1

v1r

v1r2

v1r3

v1r4

v1r5

v1r6

v1r7

v1r8

v1r9

Varianta

1

I (înceată)

x

x

x

x

x






r

II (rapidă)






x

x

x

x

x

2

I (înceată)

x


x


x


x


x


r

II (rapidă)


x


x


x


x


x

Notă: x – marchează includerea treptei în gama respectivă.

Raportul a două viteze consecutive în fiecare gamă: varianta 1: r = 1/q; varianta 2: r2 = 1/q2.

Raportul dintre game: varianta I - iI / iII = r5; varianta II - iI / iII = r.


Tabelul 8

Structura vitezelor pentru o cutie de viteze compusă cu 10 trepte, qr ¹ const.

Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea vitezei

Rația
vi+1/vi

1

(2)

3

4

5

6

7

8

9

10

(11)

12

1


2

3

4

5

6

7

8

9


10

v1

v1r

v1r2

v1r3

v1r4

v1r5

v1r6

v1r7

v1r8

v1r9

v1r10

v1r11

I (înceată)

x


x


x


x


x




r sau r2

II (rapidă)




x


x


x


x


x

Notă: x – marchează includerea treptei în gama respectivă.

Treptele din paranteză sunt anulate (în calculul rației au fost incluse).

Raportul a două viteze consecutive în fiecare gamă: r2 = 1/q2.

Raportul dintre game: iI / iII = r3.

Tabelul 9

Structura vitezelor pentru o cutie de viteze compusă cu 12 trepte, qr = const.

Gama de viteze

Numărul treptei de viteză și valoarea vitezei

Rația
vi+1/vi

1

2

3

4

5

6

7

8

9

10

11

12

v1

v1r

v1r2

v1r3

v1r4

v1r5

v1r6

v1r7

v1r8

v1r9

v1r10

v1r11

I (înceată)

x

x

x

x










r

II (normală)





x

x

x

x





III (rapidă)









x

x

x

x

Notă: x – marchează includerea treptei în gama respectivă.

Raportul a două viteze consecutive în fiecare gamă: r = 1/q.

Raportul dintre game: iI / iII = iII / iIII = r4.


Tabelul 10

Structura vitezelor pentru o cutie de viteze compusă cu 12 trepte, qr ¹ const.


Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea vitezei


Rația
vi+1/vi

1

(2)

3

4

5

6

7

8

9

10

11

(12)

13

(14)

15

1


2

3

4

5

6

7

8

9

10


11


12

v1

v1r

v1r2

v1r3

v1r4

v1r5

v1r6

v1r7

v1r8

v1r9

v1r10

v1r11

v1r12

v1r13

v1r14

I (înceată)

x


x


x


x









r

sau

r2

II (normală)




x


x


x


x






III (rapidă)









x


x


x


x

Notă: Notă: x – marchează includerea treptei în gama respectivă.

Treptele din paranteză sunt anulate (în calculul rației au fost incluse).

Raportul a două viteze consecutive în fiecare gamă: r2 = 1/q2.

Raportul dintre game: iI / iII = r3; iII / iIII = r5.


Tabelul 11

Structura vitezelor pentru o cutie de viteze compusă cu 16 trepte, qr = const.

Gama de viteze

Numărul treptei de viteză și valoarea vitezei

Rația
vi+1/vi

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

v

vr

vr2

vr3

vr4

vr5

vr6

vr7

vr8

vr9

vr10

vr11

vr12

vr13

vr14

vr15

I

x

x

x

x













r

II





x

x

x

x









III









x

x

x

x





IV













x

x

x

x

Notă: Notă: x – marchează includerea treptei în gama respectivă.

Pentru simplificarea scrierii, s-a notat: v1 = v (viteza la treapta 1 a cutiei de viteze compuse).

Raportul a două viteze consecutive în fiecare gamă (vi+1/vi) : r = 1/q.

Raportul dintre game: iI / iII= iII / iIII = iIII / iIV= r4.


Tabelul 12

Structura vitezelor pentru o cutie de viteze compusă cu 16 trepte, qr ¹ const.

Varianta 1



Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea vitezei



1

(2)

3

(4)

5

(6)

7

8

9

10

11

12

13

14

15

(16)

17

(18)

19

(20)

21

(22)

23



1


2


3


4

5

6

7

8

9

10

11

12


13


14


15


16



v

vr

vr2

vr3

vr4

vr5

vr6

vr7

vr8

vr9

vr10

vr11

vr12

vr13

vr14

vr15

vr16

vr17

vr18

vr19

vr20

vr21

vr22



I

x


x


x


x



















II








x


x


x


x












III









x


x


x


x











IV

















x


x


x


x



Varianta a 2-a



Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea raportului de transmitere



1

(2)

3

4

5

6

7

8

9

10

11

(12)

13

(14)

15

(16)

17

(18)

19

(20)

21

(22)

23



1


2

3

4

5

6

7

8

9

10


11


12


13


14


15


16



v

vr

vr2

vr3

vr4

vr5

vr6

vr7

vr8

vr9

vr10

vr11

vr12

vr13

vr14

vr15

vr16

vr17

vr18

vr19

vr20

vr21

vr22



I

x


x


x


x



















II




x


x


x


x
















III









x


x


x


x











IV

















x


x


x


x



Varianta a 3-a



Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea raportului de transmitere



1

(2)

3

(4)

5

6

7

8

9

10

11

12

13

(14)

15

(16)

17

(18)

19

(20)

21

(22)

23



1


2


3


4

5

6

7

8

9

10

11

12


13


14


15


16



v

vr

vr2

vr3

vr4

vr5

vr6

vr7

vr8

vr9

vr10

vr11

vr12

vr13

vr14

vr15

vr16

vr17

vr18

vr19

vr20

vr21

vr22



I

x


x


x


x



















II






x


x


x


x














III









x


x


x


x











IV

















x


x


x


x





Notă: Pentru simplificarea scrierii, s-a notat: v = v1 (viteza la treapta 1 a cutiei de viteze compuse). Treptele din paranteză sunt anulate (în calculul rației au fost incluse).

Raportul a două viteze consecutive în fiecare gamă (vi+1/vi): r2 = 1/q2.

Raportul a două viteze consecutive în cutia de viteze compusă (vi+1/vi): r sau r2.

Raportul dintre game: varianta 1 - iI / iII = r7; iII/ iIII = r; iIII/ iIV= r8;

varianta 2 - iI / iII = r3; iII/ iIII = r5; iIII/ iIV= r8;

varianta 3 - iI / iII = r5; iII/ iIII = r3; iIII/ iIV= r8;

Tabelul 13

Structura vitezelor pentru o cutie de viteze compusă cu 16 trepte, qr ¹ const.

Gama de viteze

Numărul treptei de viteză (calculat și efectiv) și valoarea vitezei



1

(2)

3

(4)

5

6

7

8

9

10

11

12

13

14

15

16

(17)

18

(19)

20



1


2


3

4

5

6

7

8

9

10

11

12

13

14


15


16



v

vr

vr2

vr3

vr4

vr5

vr6

vr7

vr8

vr9

vr10

vr11

vr12

vr13

vr14

vr15

vr16

vr17

vr18

vr19



I

x


x


x


x
















II






x


x


x


x











III









x


x


x


x








IV














x


x


x


x





Notă: Pentru simplificarea scrierii, s-a notat: v1 = v (viteza la treapta 1 a cutiei de viteze compuse). Treptele din paranteză sunt anulate (în calculul rației au fost incluse).

Raportul a două viteze consecutive în fiecare gamă (vi+1/vi): r2 = 1/q2.

Raportul a două viteze consecutive în cutia de viteze compusă (vi+1/vi): r sau r2.

Raportul dintre game: iI / iII = r5; iII/ iIII = r3; iIII/ iIV= r5;


10 DETERMINAREA GREUTĂȚII TRACTORULUI

10.1 Determinarea greutății constructive

Prin greutate constructivă Gc se înțelege greutatea tractorului în stare nealimentată (fără combustibil, lubrifianți și apă), fără tractorist, scule, lest și fără utilaj și echipament special, dar cu tot echipamentul și utilajul care se găsește permanent pe tractor: cabină, priză de putere, mecanismul de suspendare etc.

Greutatea constructivă a tractorului trebuie să fie cât mai mică pentru a se asigura o exploatare rațională, adică cu un randament de tracțiune optim, într-o gamă de viteze cât mai mare. Ea se determină din condiția asigurării rezistenței și fiabilității tractorului însuși. Greutatea Gc poate fi determinată în funcție de greutatea specifică constructivă a tractorului, definită prin raportul gc = Gc / Pn, în N / kW:

[N], (28)

unde Pn este puterea nominală a motorului, în kW.

Pentru greutatea (respectiv, masa) specifică constructivă pot fi folosite valorile din tabelul 14.

Intervalul mare al valorilor pentru mărimea gc se explică prin modul diferit de definire a greutății constructive, prin diversitatea destinației tractoarelor și prin nivelul tehnic diferit atins de producția de tractoare în diferite țări. În plus, mai trebuie menționat și faptul că, din considerente constructive și tehnologice, acest parametru nu poate rămâne constant pentru întreaga gamă a puterilor (la puteri mici are valori mai mari, iar pe măsură ce puterea crește valoarea mărimii gc se apropie de valorile inferioare din intervalul respectiv

Tabelul 14

Valorile greutății (masei) specifice constructive și a parametrului jtn

Tipul tractorului

Greutatea specifică
constructivă

Masa specifică
constructivă

jtn

N/kW

N/CP

kg/kW

kg/CP

Pe roți, 4Ś2

400…650

294…478

40…65

29…48

0,37…0,39

Pe roți, 4Ś4

0,40…0,45

Pe șenile

550…900

404…662

55…90

40…66

0,5…0,6


Pentru tractoarele agricole pe roți, cu Pn ³ 35 kW, pentru calculul greutății specifice constructive poate fi folosită relația următoare, dedusă din analiza de regresie:

[N/kW], (29)

în care:
Cr este coeficientul de regresie, care depinde de nivelul tehnic al producției de
tractoare, Cr = 2000…2200 N/(kW)2/3;
Pn - puterea nominală, în kW.

10.2 Determinarea greutății de exploatare

Prin greutate de exploatare G se înțelege greutatea tractorului în timpul utilizării lui, care este, evident, întotdeauna mai mare decât greutatea constructivă și se compune din: greutatea constructivă a tractorului; greutatea materialelor de exploatare (combustibil, lubrifianți și apă); greutatea tractoristului, care, în calcule, se adoptă egală cu 750 N; greutatea cutiei cu scule; greutatea echipamentului special (care se montează temporar și, de obicei, la cererea beneficiarului); greutatea lestului (greutăți adiționale, apă în pneuri). Greutatea tractorului mai este influențată de greutatea mașinilor agricole purtate și de interacțiunea acestora cu solul și cu tractorul.

Greutatea de exploatare a tractorului este unul din cei mai importanți parametri de exploatare, influențând într-o măsură foarte mare randamentul de tracțiune al tractorului, consumul de combustibil și productivitatea sistemului.

Greutatea de exploatare G se determină din condiția de aderență cu solul și a asigurării unor calități de tracțiune și economice ridicate, corespunzătoare exploatării tractorului pe un teren orizontal, într-u regim stabilizat (v = const.). În acest caz, bilanțul de tracțiune al tractorului are forma:

Exprimând forța Fm în funcție de forța motoare specifică, jm = Fm/Gad, (forța motoare raportată la greutatea aderentă), se obține:

de unde

Între funcție de forța motoare specifică, jm = Fm/Gad, și forța de tracțiune specifică, jt = Ft/Gad, se deduce următoarea relație de legătură:

(30)

unde lm este un coeficient care ia în considerare ponderea greutății aderente.

Pentru tractoarele pe roți 4Ś4 sau pe șenile, lm = 1. Pentru tractoarele 4Ś2, în calculul de tracțiune, se adoptă lm = 0,8 (în poziție statică lm = 0,6…0,65).

În baza relației de definiție a forței de tracțiune specifice, rezultă:

Se consideră rațional ca tot calculul de tracțiune să fie raportat la treapta nominală de lucru (treapta principală de lucru) a tractorului, la care randamentul de tracțiune este maxim. Corespunzător acestui regim, ultima relație devine:

(31)

Valorile optime ale parametrului jtn sunt date, în funcție de tipul tractorului, pe roți sau pe șenile, în tabelul 14.


11 METODA GRAFOANALITICĂ DE TRASARE A CARACTERISTICII TEORETICE DE TRACȚIUNE


Caracteristica de tracțiune (sau diagrama de tracțiune) se construiește în funcție de forța de tracțiune Ft (respectiv forța motoare Fm) și cuprinde reprezentarea grafică a următoarelor funcții:

δ = f1(Ft) – patinarea;

v = f2(Ft) – viteza reală;

Pt = f3(Ft) – puterea de tracțiune;

ct = f4(Ft) – consumul specific de combustibil, raportat la puterea de tracțiune.

Se consideră cazul exploatării tractorului pe un teren orizontal, la un regim stabilizat (v=const.).

Cu excepția patinării, toate mărimile depind de treapta de viteză și, de aceea, trasarea lor se face pentru fiecare treaptă. În continuare se prezintă metoda grafoanalitică a trasării caracteristicii (fig. 4).

Construcția caracteristicii începe cu trasarea caracteristicii de turație a motorului în funcție de momentul efectiv Me, în cadranul III. Ea cuprinde următoarele curbe: puterea efectivă Pe = f1(Me); turația motorului n = f2(Me); consumul orar C = f3(Me) (v. subcapitolul 2).

Punctele (mărimile) cele mai importante ale caracteristicii motorului sunt turația nominală nn și de mers în gol ng, momentul nominal Mn, momentul maxim Mmax și turația corespunzătoare acestuia nM, puncte prin care s-au construit drepte ajutătoare (cu linie întreruptă).

În cadranul II se construiește graficul vitezelor teoretice vt. Acestea se trasează în funcție de turația n a motorului. Între viteza teoretică și turația arborelui cotit există o dependență liniară:

în care:

r este raza dinamică a roților motoare;

itr – raportul total de transmitere al transmisiei tractorului;

k1         πr/(30itr) = const. pentru fiecare treaptă de viteză.

Se obține astfel un fascicul de drepte care trec prin originea O. Pentru trasarea fiecărei drepte, pe lângă origine, mai este necesar un singur punct. Acesta corespunde vitezei teoretice la turația nominală nn. Pentru fiecare treaptă de viteză determinată după metodica de la paragraful 9, se trasează, ținând cont de scara adoptată pentru viteze, un punct pe verticala ridicată la turația nn.

Metoda trasării caracteristicii (fig. 4) este exemplificată pentru două trepte:

treapta 1 (curbe cu indice 1) – caracterizează treptele la care calitățile de tracțiune sunt limitate de aderența tractorului cu solul (trepte neaderente);


Fig. 4. Metoda grafoanalitică a trasării caracteristicii de tracțiune.

treapta 2 (curbe cu indice 2) – caracterizează treptele la care calitățile de tracțiune sunt limitate de puterea motorului (trepte aderente).

În cadranul IV se reprezintă variația forței motoare Fm, respectiv a forței de tracțiune Ft în funcție de momentul efectiv al motorului Me. Această dependență este liniară pentru fiecare treaptă de viteză (v. relația 13). Forța motoare Fm se măsoară din punctul O1, situat la distanța Rr = fG față de originea sistemului de coordonate. Prin urmare, din punctul O se vor măsura forțele de tracțiune, iar din O1 forțele motoare, având în vedere că, în condițiile considerate (teren orizontal și vt=const.), Fm = Ft +Rr.

Pe dreapta ajutătoare construită prin punctul corespunzător valorii momentului nominal Mn, se măsoară forțele de tracțiune pentru fiecare treaptă, determinate cu relațiile (9.1) și (9.3) sau (13) (v. punctele b4 din fig. 4) și se construiesc drepte care trec prin punctul O1, notate în diagramă cu Ft1 și Ft2.

În cadranul I se construiește caracteristica de tracțiune propriu-zisă. Prima curbă care se trasează este cea a patinării δ = f(Ft), folosind relații analitice sau obținute pe cale experimentală (v. subcapitolul 4).

Pentru exemplificare, trasarea graficelor vitezelor reale v, puterii de tracțiune Pt și consumului specific de tracțiune ct, se va analiza separat cazul treptelor la care calitățile de tracțiune sunt limitate de puterea motorului, numite în continuare trepte aderente (treapta 2), și cele la care calitățile de tracțiune sunt limitate de aderența tractorului cu solul - trepte neaderente – (treapta 1).

În cazul treptelor aderente sunt suficiente câte trei puncte pentru trasarea curbelor.

Primul punct (notat în diagramă cu ai, i = 1…4) caracterizează regimul de mers în gol al tractorului (Ft = 0, Fm = fG). Momentul efectiv al motorului este reprezentat prin punctul a4, turația motorului prin a3, viteza teoretică prin a2, și cea reală prin a1. La mers în gol se consideră că tractorul nu patinează și, prin urmare, viteza teoretică este egală cu cea reală.

Al doilea punct (notat în diagramă cu bi, i = 1…4) caracterizează regimul nominal (Me = Mn). Momentul nominal al motorului este reprezentat prin punctul b4, turația nominală a motorului prin b3, viteza teoretică prin b2 (în cadranul II) și (în cadranul I). Dacă din viteza teoretică se scad pierderile de viteză datorate patinării , se obține viteza reală corespunzătoare regimului nominal (punctul b1). La baza determinării vitezei reale stă formula generală (din viteza teoretică se scade pierderea de viteză prin patinare).

Al treilea punct (notat în diagramă cu ci, i = 1…4) caracterizează regimul momentului maxim (Me = Mmax). Momentul maxim al motorului este reprezentat prin punctul c4, turația corespunzătoare momentului maxim al motorului prin c3. Vitezei teoretice îi corespunde punctul c2, în cadranul II și , în cadranul I. Dacă din viteza teoretică se scad pierderile de viteză din cauza patinării , se obține viteza reală corespunzătoare regimului momentului maxim (punctul c1).

Graficul vitezei reale se obține prin unirea celor trei puncte, a1, b1 și c1. Pentru caracteristica teoretică de tracțiune, se obține o suficientă precizie dacă punctele a1 și b1 se unesc printr-un segment de dreaptă, iar punctele b1 și c1 printr-un arc de parabolă (v. fig. 4).

Pentru orice regim stabil de funcționare, puterea de tracțiune a tractorului se determină cu relația Pt = Ftv. În cazul treptelor aderente, graficul puterii de tracțiune se trasează tot prin trei puncte, corespunzătoare regimurilor amintite mai sus, pentru care se cunosc forța de tracțiune Ft și viteza reală v:

pentru regimul de mers în gol al tractorului (Ft = 0): ;

pentru regimul nominal (Me = Mn): ;

pentru regimul momentului maxim (Me = Mmax): .

La o scară a puterii convenabil aleasă se trasează graficul puterii de tracțiune, în mod asemănător graficului vitezei reale.

Pentru trasarea curbei consumului specific de tracțiune ct = f(Ft) sunt necesare cel puțin trei puncte, folosind relația de bază [g/(kWh)]. Din cele trei puncte care caracterizează regimurile de funcționare ale tractorului menționate anterior, doar două pot fi utilizate, respectiv cele specifice regimului nominal și cel al momentului maxim (în cazul regimului de mers în gol, puterea de tracțiune Pt fiind nulă, consumul specific de tracțiune ct este infinit). Atât la regimul nominal, cât și la cel al momentului maxim al motorului, puterea de tracțiune și consumul orar sunt cunoscute, rezultând prin calcul consumul specific de tracțiune. Pentru cel de-al treilea punct al cubei se poate considera un regim oarecare x de funcționare, caracterizat prin forța de tracțiune Ftx, puterea de tracțiune Ptx și consumul orar Cx, rezultând prin calcul consumul specific de tracțiune ctx (v. fig. 4).

Pentru treptele neaderente (în modelul de față treapta 1), construcția caracteristicii prezintă unele particularități. La aceste trepte, forța de tracțiune la regimul nominal sau la regimul momentului maxim este mai mare decât forța F determinată din condiția de aderență, la care patinarea δ =1. La aceste trepte, viteza reală scade până la zero. Viteza teoretică la treapta 1 între regimurile a (de mers în gol, Ft = 0) și d (patinare 100%, Ft = Ftφ) poate fi considerată constantă (variația vitezei între valorile a2 și d2 este nesemnificativă). Prin urmare, viteza reală poate fi determinată pe cale analitică cu formula generală , viteza teoretică vt păstrându-se constantă. Când δ = 1, v = 0. Trasarea curbelor se realizează prin mai multe puncte, între regimurile a și d, respectiv pentru valori ale forței de tracțiune Ft = 0… Ftφ.

Celelalte curbe din caracteristica de tracțiune, respectiv puterea și consumul specific de tracțiune, își modifică în mod corespunzător forma, însă se trasează folosindu-se aceeași metodică. În figura 4, pentru un regim oarecare y, caracterizat prin forța de tracțiune Fty, se prezintă modul de determinare grafoanalitic a puterii de tracțiune Pty și consumului specific de tracțiune cty.



Politica de confidentialitate | Termeni si conditii de utilizare



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 108
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
