Reglajul reostatic al vitezei

motorului de curent continuu cu excitatie derivatie

Scopul lucrarii

Analiza metodelor de reglare a vitezei motoarelor de curent continuu cu excitatie derivatie.

Realizarea schemelor electrice de actionare electrica pentru:

Reglarea vitezei modificand tensiunea la borne.

Reglarea vitezei modificand fluxul de excitatie.

Mod de lucru

Realizarea schemei de actionare:

Se citesc datele nominale ale masinilor folosite si se aleg aparatele de masura corespunzatoare.

Se realizeaza si se verifica functionarea schemelor de comanda.

Se realizeaza si se verifica functionarea schemelor de forta.

o       Se conecteaza excitatia motorului la sursa de alimentare.

o       Se executa legaturile electrice ale schemei de actionare.

o       Pentru ponire valoarea reostatului R_A se va pune pe valoarea sa maxima (100%) iar valoarea reostatului R_Ex se va pune pe valoarea sa minima (0%).

Realizarea masuratorilor experimentale:

Se mentine constanta valoarea reostatului R_Ex si se modifica valoarea tensiunii U_A prin modificarea valorii reostatului R_A. Rezultatele masuratorilor se vor trece in Tabelul 1.

Se mentine constanta valoarea reostatului R_A si se modifica valoarea fluxului de excitatie prin modificarea valorii reostatului R_Ex. Rezultatele masuratorilor se vor trece in Tabelul 2.

Pentru valori stabilite ale rezitentelor R_A si R_Ex, se va modifica valoarea cuplului rezistent. Rezultatele masuratorilor se vor trece in Tabelul 3.

Variatia pierderilor constante si variabile functie de turatia motorului. Rezultatele masuratorilor se vor trece in Tabelul 4.

Tabelul 1 Nr. crt. UA [V] n [rot/min]

Tabelul 2 Nr. crt. IEx [A] n [rot/min]

Tabelul 3

Tabelul 4

La finalul lucrarii se va intocmi un referat in care se vor nota observatiile si concluziile referitoare la realizarea practica a schemei de actionare (partea de comanda si partea de forta). De asemenea, in    referat se vor nota principiile de functionare ale schemei de actionare analizate.

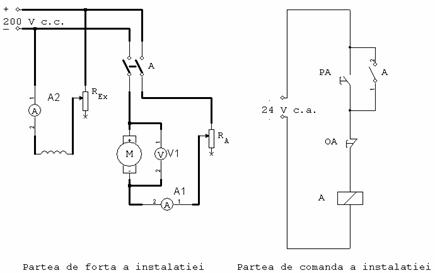

Schema de actionare electrica

Teme propuse spre rezolvare

q       Sa se analizeze cele doua metode de reglare a vitezei:

• Cu reostat in circuitul indusului motorului.
• Cu resotat in circuitul de excitatie al motorului.

q       Sa se traseze:

o       Caracteristicile n = f(U_A) si n = f(I_Ex).

o       Caracteristicile mecanice Ω = f(M) pentru cele doua metode de reglare a vitezei.

o       caracteristicile mecanice Ω = f(M_mas) si Ω = f(M_calc).

q       Sa se adauge in schema un contactor pentru alimentarea infasurarii de excitatie. Acesta nu va permite alimentarea motorului daca infasurarea sa de excitatie nu este alimentata.
