PROIECTAREA SISTEMULUI INFORMATIC

calculatoare

+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE

Trimite pe Messenger
Incarcarea sistemului si procesul init
Algoritmi si scheme logice
Proiect informatica Evidenta scolara
Componentele arhitecturii ISA x86
CODIFICAREA DATELOR
PROIECT DE AN - PROIECTARE ASISTATA DE CALCULATOR
CAIET DE PRACTICA INFORMATICA
Corelatia neliniara - Biostatistica
Arhitectura Hardware
Programare intreaga si Programare intreaga mixta


PROIECTAREA SISTEMULUI INFORMATIC

1.PROIECTAREA IESIRILOR




S1-Oglinda caminului

Text Box: Universitatea de Vest
Caminul 15


 OGLINDA CAMINULUI

Nume si prenume Facultate(sectie) An de studiu Camera Nationalitate
X(30) X(50) 9(1) 9(3) X(15)


 Total studenti cazati: 9(3)

 Administrator,



Loc de obtinere: Administratie camin

Destinatia: Poarta caminului, Politie

Numar de exemplare:

Frecventa: o data pe an

Dispozitiv sau periferic de iesire:

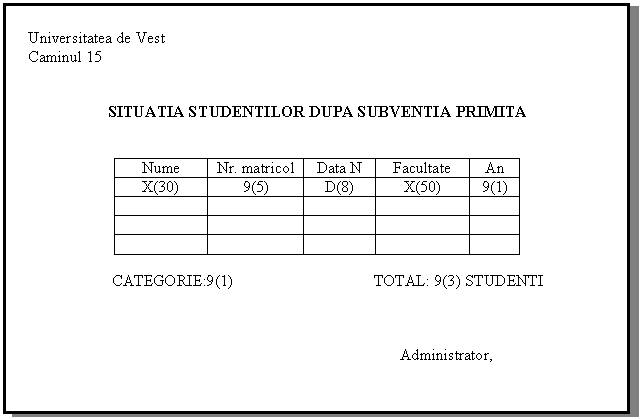

S2-Situatia studentilor cazati dupa subventia primita

Text Box: Universitatea de Vest
 Caminul 15


SITUATIA STUDENTILOR DUPA SUBVENTIA PRIMITA


Nume Nr. matricol Data N Facultate An
X(30) 9(5) D(8) X(50) 9(1)




 CATEGORIE:9(1) TOTAL: 9(3) STUDENTI



 Administrator,


Loc obtinere: Administratie camin

Destinatia: Serviciul Social UVT

Numar de exemplare:1

Frecventa: lunar

Dispozitiv sau periferic de iesire:

S3-Situatia studentilor pe camere

Universitatea de Vest

Caminul 15

SITUATIA STUDENTILOR PE CAMERE

Cod

Nume

Data contract

Facultate

An

Nationalitate

X(8)

X(30)

D(8)

X(50)

x(15)

Administrator,

Loc de obtinere: Administratie camin

Destinatia: Administratie camin

Numar de exemplare:

Frecventa: lunar

Dispozitiv sau periferic de iesire:

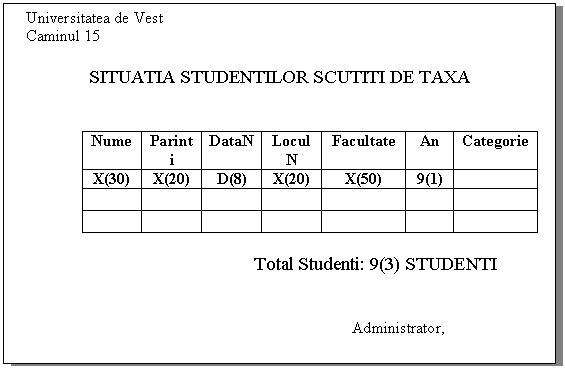

S4-Situatia studentilor scutiti de taxa

Text Box: Universitatea de Vest
 Caminul 15

SITUATIA STUDENTILOR SCUTITI DE TAXA


Nume Parinti DataN LoculN Facultate An Categorie
X(30) X(20) D(8) X(20) X(50) 9(1)



 Total Studenti: 9(3) STUDENTI

 Administrator,


Loc de obtinere: Administratie camin

Destinatia: Administratie camin

Numar de exemplare:

Frecventa: lunar

Dispozitiv sau periferic de iesire:

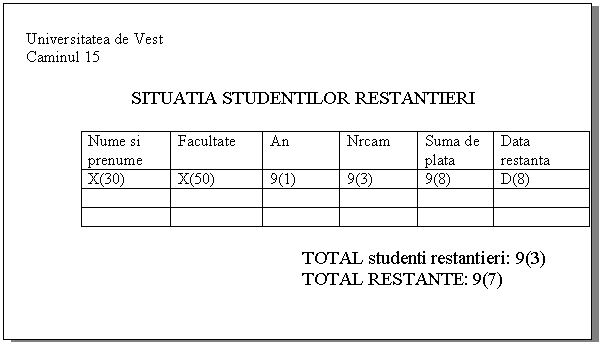

S5-Situatia studentilor restantieri

Text Box:
 Universitatea de Vest
 Caminul 15

 SITUATIA STUDENTILOR RESTANTIERI

Nume si prenume Facultate An Nrcam Suma de plata Data restanta
X(30) X(50) 9(1) 9(3) 9(8) D(8)



 TOTAL studenti restantieri: 9(3)
 TOTAL RESTANTE: 9(7)


Loc de obtinere: Administratie camin

Destinatia: Administratie camin

Numar de exemplare:

Frecventa: lunar

Dispozitiv sau periferic de iesire

INTRARILE SISTEMULUI

1. Lista de cazare in caminul 15

Universitatea de Vest Timisoara  Facultatea de Stiinte Economice

Lista de cazare in Caminul 15

Nr.
Crt.

Nume Prenume

Facultatea

Categoria

An

EFTIMIE ION

FSE

BRUTUS DOREL

FSE

TUDOR CASIAN

FSE

MIHAI CODRUT

FSE

JEBELEAN ALINA

FSE

Semnatura,

DECAN

3. SIMBOLIZAREA SI CODIFICAREA DATELOR



Tabelul 1. Simbolurile atributelor

Nr. crt.

Denumire Atribut

Simbol

Tip (lungime)

Nume si prenume student

nume

X(30)

Prenumele parintilor

parinti

X(20)

Ziua nasterii

ziua_nasterii

Luna nasterii

luna_nasterii

Anul nasterii

anul_nasterii

Locul nasterii

locul_nasterii

X(10)

Cod student(seria si numarul de buletin)

cod

X(8)

Data intrarii in imobil

datai

D

Domiciliul stabil

domiciliul

X(50)

Data plecarii din imobil

datap

D

Serie chitanta

serie

Valoare chitanta

suma

Data eliberarii

data

D

Numar chitanta

nrchit

Denumire camin

den_camin

X(3)

Adresa camin

adresa_camin

X(50)

Numar camera

camera

Facultatea

facultatea

X(50)

An de studiu

an

Nr contract

nrcontr

Data contract

datacontr

D

Unitatea care a eliberat BI

unit_bi

X(30)

Data eliberarii BI

databi

D

Nr crt in RC

nrrc

Codificarea atributelor:

Atribut: Nrm (Numar matricol student)  9(6)

codul studentului

Ex: 250025

4. PROIECTAREA BAZEI DE DATE

In cadrul activitatii de analiza a evidentei studentilor au fost identificate urmatoarele fisiere permanente:

STUD(Studenti)

CONTR(Contract)

In continuare vom prezenta structura fisierelor permanente:

STUD.DBF

Nr. Crt

Denumire atribut

Simbol

Tip

Nume student

Nume

X(20)

Parinti

Parinti

X(25)

Numar matricol

Nrm

Data nasterii

Data_n

D

Locul nasterii

Loc_n

X(15)

Cod

Cod

X(10)

Domiciliu stabil

Dom_st

X(25)

Facultate

Facultate

X(15)

Nationalitate

Nation

X(10)



Categorie

Categ

An de studiu

An

CONTR.DBF

Nr. Crt

Denumire atribut

Simbol

Tip

Numar matricol

Nrm

An de studiu

An

Camin

Camin

X(3)

Nr. Camera

Nrcam

Data contract

Data_c

D

Nr. Contract

Nrc

Adresa camin

Adresa_c

X(20)

Proiectarea fisierelor variabile

Pentru activitatea de evidenta a studentilor vom defini ca fisier variabil:

√ CHIR (Chirie)

Structura fisierului variabil este urmatoarea:

CHIR.DBF

Nr. Crt

Denumire atribut

Simbol

Tip

Numar matricol

Nrm

An de studiu

An

Nr. Camera

Nrcam

Data de plata

Data_p

D

Suma

Suma

Platit (Da/NU)

Platit

X(2)

Proiectarea fisierelor temporare

In cadrul activitatii studiate nu am folosit nici un fisier temporar

Reletiile intre fisierele bazei de date:

STUDENTI

Nrm [CP]





CHIRIE

NrCrt [CP]

Nrm

  CONTRACT

NrC [CP]

Nrm



5. Proiectarea dialogului cu unitatile de prelucrare

Proiectarea dialogului cu unitatile de prelucrare presupune prelucarea machetelor ce formeaza interfata produsului informatic precum si proiectarea iesirilor de natura video-formatelor.

In continuare vom prezenta modul de alcatuire a meniurilor si submeniuri si intrefata cu utilizatorul:

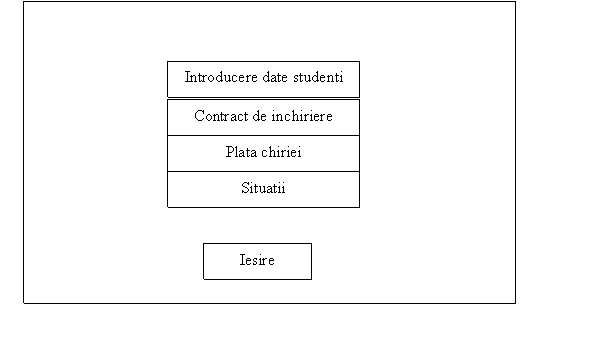

MENIUL PROGRAM

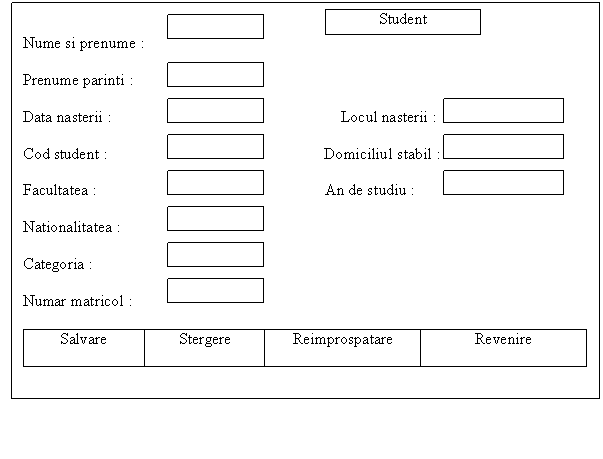

Introducere date studenti

Contract de inchiriere

Reziliere contract






Plata chirie

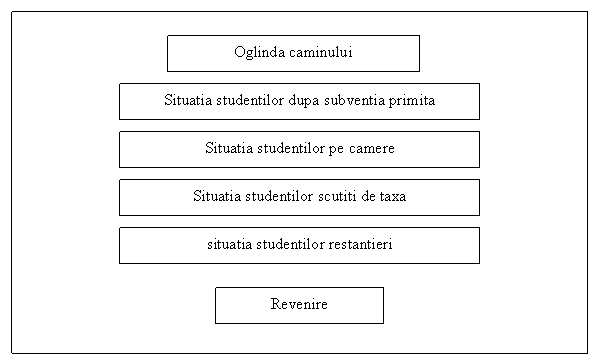

Situatii de iesire

Actionand butonul „Situatia studentilor dupa subventia primita” va aparea o forma cu acelasi nume care arata astfel :


Text Box: Afisare Text Box: Revenire

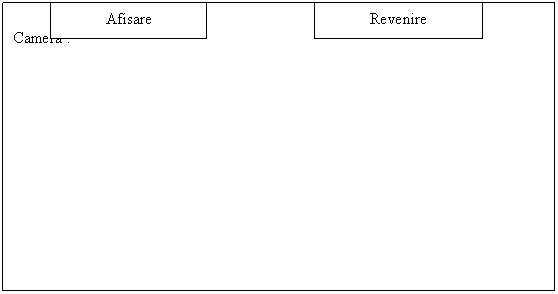

Actionand butonul „Situatia studentilor pe camere” se obtine forma cu acelasi nume care are urmatorul mod de alcatuire:

Text Box: Contracte


6. DIAGRAMELE PENTRU MODULELE SISTEMULUI

- determinarea modulelor de prelucrare

Unitatile de prelucrare vor contine urmatoarele module:

UP1-introducere date:

M1- Studenti(STUD)

M2- Contracte(CONTR)

M3- Chirie(CHIR)

Introducere date




Can: STUD.DBF
