EXERCITIUL NR. 2: Birou

    EXERCITIUL NR. 2: Birou

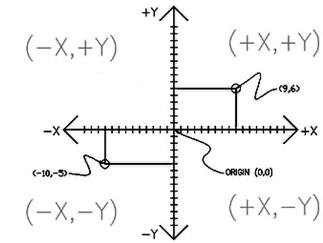

Orice desen din AutoCAD poate fi executat la scara 1:1 setand limitele desenului la dimensiunea convenabila. In acest exercitiu se va completa desenul plan al unui birou desenand schematic mobilierul, folosind comenzile Line si Circle, definind punctele in coordonate absolute, relative si polare. Pentru a mari posibilitatile de orientare se va alege o noua origine a sistemului de coordonate UCS (User Coordinate Sistem) legata de o entitate existenta.

Comenzi noi

    Procedura de desenare

Creati un nou fisier, bazat pe un desen prototip denumit OFFICE care se va deschide folosind calea <H:CURSURIAn1Utilizarea Calculatoarelor DESEN AutoCAD Level1 Prototipuri Office.dwg>, salvandu-l in folder-ul personal.

Miscati mouse-ul si verificati daca afisarea coordonatelor este facuta in mod dinamic in partea din stanga jos al ecranului, in linia de stare. Daca acestea nu sunt actualizate la fiecare schimbare de pozitie a mouse-ului, se poate activa modul Coord prin apasarea tastei F6. Mutand cursorul in coltul din dreapta sus al ecranului puteti observa ca limitele desenului sunt foarte mari, desenul fiind executat la dimensiunea reala (valorile coordonatelor fiind exprimate in milimetri).

In acest caz este preferabil sa alegem originea sistemului de referinta in coltul din stanga jos al conturului biroului. Astfel putem crea noile entitati la distante specificate relativ fata de aceasta noua origine.

In consecinta se creeaza un nou sistem de coordonate (UCS) cu originea in coltul din stanga jos al zidului exterior, astfel: din meniul Tools din bara de meniuri se alege apoi New UCS. Veti vedea o serie de optiuni. Pentru a crea un nou UCS cu o noua origine alegeti optiunea Origin.

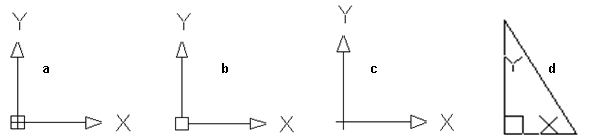

Pentru a determina pozitia originii noului UCS selectati coltul din stanga jos al zidului exterior al biroului folosind optiunea Intersection. UCS-ul este afisat acum in punctul specificat iar absenta patratului de la intersectia axelor arata ca va aflati in sistemul de coordonate propriu si nu in WCS.

Pentru a salva un nou UCS se alege Named UCS din Tools din bara de meniuri, apare o fereastra de dialog in care sunt toate UCS-urile definite iar ultimul este fara nume. Se executa click dreapta cu mouse-ul pe Unnamed. Se deschide o fereastra din care alegeti Rename, dupa care se da un nume noului UCS. Pentru a seta curent un UCS existent (definit si salvat anterior) se selecteaza mai intai Named UCS din meniul Tools din bara de meniuri. Va apare pe ecran o fereastra in care sunt listate toate UCS-urile existente in desen la acel moment. Se poate alege oricare din ele si seta ca fiind cel curent.

Pentru a desena biroul din figura 1 selectati comanda line din meniul draw din bara de meniuri. Trasati conturul desenului cu o linie din punctul de coordonate 2200,4700 fata de originea noului UCS. Aceste valori vor fi introduse la primul prompter al comenzii line si sunt evidentiate printr-un punct in figura 1. Asigurati-va ca modurile grid (F7), snap (F9) si ortho (F8) sunt activate (on) folosind facilitatile oferite de acestea pentru a completa biroul, controland dimensiunile dupa coordonatele afisate in partea superioara a ecranului. Daca dorim sa trasam un contur inchis, se tasteaza 'C' (close) la ultimul prompter; AutoCAD-ul va produce automat linia de inchidere. In cazul in care se folosesc coordonate absolute pentru punctele reprezentand colturile biroului, acestea se calculeaza pe baza dimensiunilor biroului. Daca se folosesc coordonate relative, se vor folosi direct dimensiunile biroului (atentie la sensul de trasare a liniilor relativ la sensul axelor de coordonate).

Daca ati comis o greseala in timpul trasarii conturului, comanda Undo, din meniul Edit din bara de meniuri, anuleaza ultima comanda revenind la etapa anterioara din procesul de desenare.

Fisetul din figura poate fi desenat in mod similar pornind din punctul de coordonate 1200,4700. si acest punct este accentuat in figura 1.

Figura 1.

Pentru a desena scaunul, selectati Circle din meniul Draw din bara de meniuri cu optiunea Center, Radius; introduceti centrul cercului in punctul de coordonate 2700,5900. AutoCAD-ul va va cere sa introduceti raza cercului, care in acest caz este 250.

Aveti deja desenata acum o statie de lucru cuprinzand un birou, un fiset si un scaun, pozitionate in coltul din stanga sus al biroului.

Folosind comanda Mirror, din meniul Modify din bara de meniuri, se pot copia aceste obiecte, creandu-se imaginea lor in oglinda. Folosind optiunea Window, selectati cele trei articole de mobilier si avand confirmarea selectiei, alegeti primul punct al liniei de oglindire in partea de sus a zidului folosind optiunea Midpoint. Al doilea punct al oglindirii este mijlocul partii de jos a zidului.

La copierea unui grup de entitati cu comanda mirror exista optiunea de a sterge obiectul initial (sursa), pastrand doar imaginea in oglinda a acestuia. In cazul de fata, se doreste pastrarea statiei de lucru initiale, asa ca tastati <Enter> pentru a confirma implicitul 'NO' la intrebarea 'Delete source objects?'.

Dupa aceasta desenul va arata ca in figura 2.

Figura 2.

Repetati comanda anterioara si oglinditi cele doua statii de lucru in partea de jos a biroului, linia fata de care se va face oglindirea fiind de data aceasta o linie imaginara care uneste punctele de mijloc ale peretilor verticali.

Pentru crearea liniilor despartitoare dintre statiile de lucru, folositi comanda line cu punctul de inceput in mijlocul peretelui interior din partea superioara a desenului (vezi desenul de referinta de pe pagina de titlu a exercitiului 2). Este preferabila acum specificarea in coordonate relative a punctului tastand @ inaintea coordonatelor. Incheiati compartimentarea biroului din stanga sus prin introducerea punctelor @0,-3000 si @-3500,0.

Desenati alta linie de divizare a biroului din punctul de mijloc (optiunea midpoint) al zidului din partea inferioara a ecranului cu coordonatele relative si polare @0,2500, @1500<45, @2700,0.

Salvati desenul.
