Modificarea obiectelor: Comanda Change

Modificarea obiectelor

Comanda Change. Permite modificarea mai multor proprietati ale obiectului. Se pot modifica toate proprietatile liniilor. Se pot modifica: inaltimea, culoarea , nivelul, tipul de linie, tipul scalei, grosimea poliliniilor, cercurilor. De asemenea se pot modifica unghiul de rotatie, punctul de insertie, sau atribuirea stratului de bloc.
Linia de comanda: Change
Bara de instrumente:
1. Select objects: Se vor specifica toate obiectele ce vor fi modificate
.
2. Properties/ <chenge point>: Se va introduce P pentru a modifica proprietatile obiectelor sau se va selecta un punct pentru a modifica un parametru a obiectului selectat (punctul de sfarsit al liniei - la linie, raza circumferintei - la circumferinta.)
3. Change what property (Color/Elev/LAyer/LType/ltScale/Thickness) Se va selecta optiunea dorita.
Optiuni: Color: Solicita introducerea culorii, ce va fi aplicat obiectului.
Solicita introducerea unei noi inaltimi a obiectului pe axa Z.
Layer: Se va introduce un nou strat pe care vor fi obiectele. Startul trebuie sa existe.
Ltype: Se va introduce noul tip de linie.
Thickness: Se va introduce o noua grosime a obiectului pe axa Z.

Comanda Chprop. Comanda actioneaza similar cu comanda change, dar difera prin aceia ca permite schimbarea proprietatilor tuturor obiectelor indiferent in ce plan se afla. Linia de comanda: Chprop
1. Select objects: Se vor specifica toate obiectele ce vor fi modificate.
2. Change what property (Color/LAyer/LType/ltScale/Thickness) Se va selecta optiunea dorita . Comanda similara este Ddchprop.

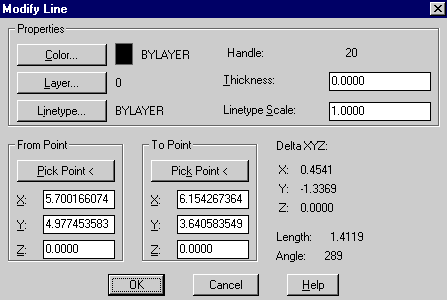

Comanda Ddmodify. Deschide o caseta de dialog si specifica tipului obiectului selectat: linii, arce dimensiuni, text, mtext, mline, polilinii, elipse, cercuri, spline.
Linia de comanda: Ddmodify.
Meniu: Modify>Properties
Bara de instrumente:
1. Select objects: Se va selecta obiectele ce vor fi modificate
Optiuni: Color: Selectarea acestui buton va va permite sa modificati culoarea obiectelor.
Layer: Va deschide caseta de dialog secundara Select Layer pentru a selecta layer-ul unde va fi obiectul ce se modifica.
Linetype: Deschide caseta de dialog Select Linetype pentru a alege tipul de linie.
Thickness: O caseta de editare care permite introducerea unei valori pentru grosimea obiectului.
Linetype Scale: O caseta de editare pentru modificarea scarii de reprezentare a liniilor.
Alte optiuni: Optiunile de control variaza in functie de obiectul selectat: linii, arce dimen-siu-ni, text, mtext, mline, polilinii, elipse, cercuri, spline, blocuri, hasura.

Comanda Ddview. Comanda Ddview deschide caseta de dialog View control pentru crearea, stergerea si stabilirea viziunilor. Comanda echivalenta la linia de comanda este View.
Linia de comanda: Ddview.
Meniu: View>Named View
Optiuni: Views: Afiseaza numele afisarilor.
Restore: Butonul de selectie pentru restabilirea unei afisari prin selectia numelui din caseta de liste.
New: Deschide caseta de dialog secundara pentru definire unei noi afisari. Delite: Buton de optiune pentru stergerea unei viziuni prin selectarea numelui viziunii din caseta cu lista.
Description: deschide caseta de dialog secundara View Description, specificand datele viziunii selectate.


Comanda Ddrename. Comanda deschide caseta de dialog Rename pentru a redenumi numele unui block, layer, stil de text. Pentru a activa caseta de dialog Rename:
Linia de comanda: Ddrename
Meniu: Format>Rename. Se va selecta obiectul corespunzator din caseta cu lista Named Object
Optiuni: Selectarea obiectului din caseta cu lista Named Object produce inregistrarea numelor asociate acestuia in caseta cu lista Items. Se va selecta elementul ce va fi redenumit, iar acesta va aparea in caseta de editare Old Name.
Old Name; Se va introduce elementul care va fi redenumit sau se va selecta elementul din caseta cu lista Items. Rename to: Se va introduce noul nume al elementului in caseta de editare Old Name.

Comanda Group. Comanda Group deschide caseta de dialog Objects Grouping , care permite gruparea obiectelor.
Linia de comanda: Group
Meniu: Tools>Object Grouping Se va introduce informatiile corespunzatoare in caseta de dialog.
Optiuni: Group Name: Afiseaza numele de grupuri create.
Selectable: Indica faptul ca un grup sa fie selectabil sau nu. Daca un grup este selectabil atunci la selectarea unei entitati a grupului se va selecta tot grupul de obiecte. In caz contrar se va selecta numai obiectul selectat.
Create Group: Permite crearea unui nou grup si specifica faptul daca este selectabil sau nu. Unnamed se utilizeaza pentru crearea unui grup fara nume.
Change Group: Permite modificarea unui grup existent.








Comanda Dblist. Comanda Dblist afiseaza proprietatile tuturor obiectelor din baza de date a desenului. Linia de comanda: Dblist. Atunci cand se lanseaza comanda dblist, ecranul trece in modul text si pe ecran va defila lista obiectelor, cu pauza dupa fiecare ecran. Dblist este similara cu comanda List, ce afiseaza proprietatile doar la un obiect.

Comanda Ddattdef. Creeaza o definitie de atribut care permite stocarea datelor textuale si numerice sub forma de bloc. Atunci cand se insereaza intr-un desen un bloc care contine o definitie de atribut, se vor solicita datele care vor fi stocate in cadrul blocului. Pentru a utiliza caseta de dialog Attribute Definition
Linia de comanda: Ddattdef
Meniu: Draw>Block>Define Attribute Se vor introduce informatiile solicitate in caseta de dialog
Optiuni: Mode: Stabileste unul dintre modurile Invizible, Constant, Verifz, Preset.
Attribute: Stabileste eticheta atributului, mesajul si valoarea implicita.
Insertion point: Permite selectarea unui punct, fie introducerea coordonatelor acestuia pentru punctul de baza la insertia blocului.
Text options: Stabileste modul de aliniere a textului, stilul textului inaltimea si rotatia lui.
Align below previous attribute: Localizeaza atributul sub un atribut definit anterior.

Lucrul cu textul

Comanda Dtext/Text. Comanda Dtext, permite introducerea unui singur rand de text. La primul mesaj ce se afiseaza se poate de stabilit alinierea sau stilul de text curent.
Linia de comanda: Dtext
Meniu: Draw>Text>Single Line Text.
Bara de instrumente:
1. DTEXT Justify/Style/<start point>: se introduce optiunile dorite sau se specifica punctul de start al textului.
2. Daca s-a selectat punctul de start al textului vor fi mesajele: Height <default height>: se va introduce inaltimea dorita a textului, sau se accepta valoarea implicita. Rotation angle: Se va introduce un unghi de rotatie a textului sau se apasa Enter pentru a accepta valoarea implicita.
Text: se introduce textul dorit.
Nota: Aceste mesaje vor aparea de asemenea dupa ce s-a selectat un stil sau o optiune dorita de aliniere a textului.
Optiuni: Start point: Permite indicarea pozitiei textului. Textul automat va fi aliniat la stanga.
Justify: Specifica alinierea textului. Mesajul este urmatorul: Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR:
Align: Forteaza redimensionarea textului, pentru a se potrivi intre doua puncte. Se vor solicita punctele date. Va fi modificata inaltimea textului.
Center: Produce centrarea textului la punctul de start.
Fit: Forteaza textului pentru a se potrivi intre doua puncte. Spre deosebire de optiunea Align nu se modifica inaltimea textului.
Middle: Centreaza textul la punctul de start. Punctul de start se va afla la mijlocul inaltimii texului.
Right: Produce alinierea textului la dreapta.
Style: Permite modificarea stilului textului. Stilul va deveni stil curent.

Comanda Mtext. Permite crearea de texte mari si complexe, formate din oricate linii si paragrafe.
Linia de comanda: Mtext
Meniu:>Draw>text>Multiline Text.
Bara de instrumente: Current text style: STANDARD. Text height: 2.0000
2. Specify first corner: se specifica un punct de start a ferestrei de text.
3. Specify opposite corner or [Height/Justify/Rotation/Style/Width]: Se specifica punctul diagonal opus al ferestrei de text sau se introduce o optiune.
4. Se va deschide fereastra de dialog Multiline Text Editor, pentru a introduce si a formata textul.
Optiuni: Optiunile sunt analogice ca si la comanda Dtext.

Comanda Ddedit. Permite de a modifica textul, sau definitia atributului. Se va afisa o caseta de dialog unde se poate de redactat textul.
Linia de comanda: Ddedit
Meniu: Modify>Object>Text.
Bara de instrumente:
<Select an annotation object /Undo: se va selecta o linie sau un paragraf de text, pentru modificarea acestora. In functie de obiectul selectat se va deschide caseta de editare a textului Edit, sau Multiline Edit. Daca se modifica atributele va aparea caseta de dialog Edit Atribute Definition.

Notiune de spatiu hartie
Notiuni de Spatiu hartie - PaperSpace. PaperSpace este o caracteristica performanta in AutoCAD, ce permite trasarea la plotter a unui desen din spatiu model. Definind mai multe viewport-uri se poate de privit obiectele din diferite puncte de vedere. Viwprturile se pot aranja pentru a se potrivi mai bine pe foaie. Aceste operatii nu afecteaza obiectele din spatiu model. Spatiu hartie a fost introdus pentru a permite sa se creeze la plotter copii ale desenelor. Elementele precum chenarul scara de reprezentare, cartusul nu au nimic de afacere cu modelul propriu-zis, ele nu trebuie sa apara de cat la plotter. Spatiul hartie de asemenea usureaza tiparirea la plotter a obiectelor de dimensiuni mari, cum ar fi retezarea lor, fara a compromite integritate desenului. Pentru a accesa spatiu hartie este nevoie de specificat valoarea variabile de sistem Tilemode sa fie 0.

Comanda Viewports/Vports. Comenzile afiseaza simultan afisari multiple sau viewport-uri succesive ale desenului. Aceste comenzi sunt dezactivate cand variabila de sistem Tilemode este 0. Pentru a realiza afisari multiple:
Linia de comanda: Vports sau Viewports
Meniu: View>Tiled Viewports Save/Restore/Delete/Join/SIngle/?/2/<3>/4:Se va introduce optiunea dorita sau se va apasa Enter pentru mesajul implicit (3 viewport-uri):
Horizontal/Vertical/ Above/ Below/Left/<Right>:
Optiuni: Save: Salveaza aranjamentul viewport-ului curent.
Restore: Restabileste configurarea viewport-ului salvat anterior.
Delete: Sterge aranjamentul unui viewport salvat anterior.
Join: Uneste doua viewport-uri adiacente de aceeasi marime, pentru a crea un viewport mai mare.
Single: Modifica afisarea pentru un singur viewport.
Afiseaza lista de aranjamente salvate.

Comanda MVIEW. Comanda Mview creeaza viewport-uri in spatiu hartie si controleaza numarul lor, formatul si vizibilitate lor. Pentru a crea viewport-uri in spatiu hartie:
Linia de comanda: Mview
Meniu: View>Floating Viewports> Viewports Options.
ON/OFF/Hideplot/Fil/2/3/4/Restore/<First point>: Se va selecta un punct care indica unul dintre colturile noului viewport Paperspace sau se introduce una dintre optiuni. Daca s-a selectat un punct, se va solicita coltul opus pe diagonala. Comanda Mview va crea apoi viewport-ul.
Optiuni ON/OFF: Activeaza, respectiv dezactiveaza afisarea Modelspace in interiorul viewport-uiui selectat.
Hideplot: Controleaza stergerea liniilor ascunse pentru viewport-uri individuale la momentul plotarii. Atunci cand se selecteaza aceasta optiune, va aparea mesajul Select objects Se va selecta viewport-ul care trebuie plotat cu stergerea, liniilor ascunse. Selectarea unei entitati din interiorul viewport-ului nu are ca efect selectarea viewport-ului - pentru aceasta trebuie sa se selecteze marginea sau granita.
Fit: Creeaza un singur viewport care acopera ecranul.
2/3/4: Permite crearea a doua, trei sau patru viewport-uri simultan. Dupa ce s-a introdus una dintre aceste optiuni, vor apare diverse mesaje, in functie de numarul de viewport-uri dorit. Daca se selecteaza optiunea 2, va aparea mesajul Horizontal/<Vertical>:daca se selecteaza 3, mesajul va fi: Horizontal/Vertical/ Above/Below/Left/<Right>: Apoi va aparea mesajul: Fit/<First point> Se vor selecta punctele care indica pozitia viewport-ului sau se va selecta optiunea Fit pentru a forta viewport-ul sa acopere aria de afisare.
Restore: Translateaza configuratiile de viewport create utilizand comanda Vport (Viewport-uri Modelspace) in obiecte viewport Paperspace. Se va solicita introducerea numelui unei configuratii de viewport.
Nota: Modurile grila si snap, precum si vizibilitatea nivelurilor pot ti configurate individual in interiorul fiecarui viewport Paperspace. 'Viewport-urile, ca si alte multe entitati, pot fi deplasate, copiate, extinse sau sterse. Granitele viewport-ului pot fi ascunse modificand atribuirile nivelurilor, apoi dezactivand nivelurile. De asemenea, se pot alinia pozitiile obiectelor dintr-un viewport cu pozitiile altui viewport utilizand facilitatea Mvsetup. Scara viewport-ului poate fi stabilita utilizand optiunea xp a comenzii Zoom.
