Interfata Auto-CAD-ului

Odata lansat ACAD-ul apare un ecran initial care contine urmatoarele elemente:

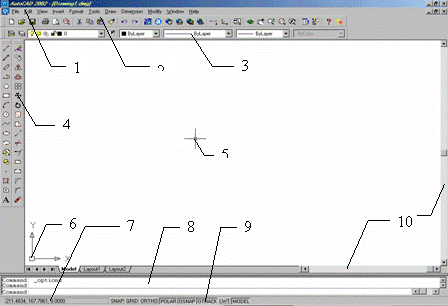

Fig.1-interfata Auto-CAD

Bara de titlu - cea mai de sus, afiseaza numele programului ACAD urmat de numele fisierului deschis. La dreapta barei se afla trei butoane Minimizare, Maximizare/Restaurare si Inchidere. La un moment dat se lucreaza cu un singur fisier (desen).

Bara de meniuri - se gaseste sub bara de titlu si ofera acces la o serie de meniuri derulante.

BARA CU INSTRUMENTE - aflata sub bara de meniuri si care contine comenzi si instructiuni asociate cu pictograme. In momentul cand se plimba cursorul deasupra pictogramelor apare un dreptunghi ce contine numele comenzii. Acestea sunt:

NEW - deschide un desen nou, il creaza propriu-zis;

OPEN - deschide desene existente;

SAVE - salveaza desenul curent;

PRINT - tipareste sau previzualizeaza desenul curent;

PRINT PREVIEW - previzualizare pentru tiparire;

SPELLING - verifica ortografia;

CUT - inlatura elementele selectate si le plaseaza in memoria temporara;

COPY - copiaza elementele selectate si le plaseaza in memoria temporara;

PASTE - plaseaza continutul memoriei temporare in desenul curent;

MATCH PROPERTIES - copierea proprietatilor de la un obiect la altul (ex. culoarea, tipul de linie).

UNDO - anulare secventiala a unei comenzi de desenare, incepand de la ultima salvare;

REDO - refacerea comenzii din memoria tampon UNDO;

REDRAW ALL - redeseneaza ecranul, pentru curatarea de imaginile temporare sau obiecte inutile;

AERIAL VIEW - acceseaza fereastra AERIAL VIEW sau apeleaza oricare din celelalte bare de instrumente;

NAMED VIEW - restaurarea vederii. Este un buton exploziv;

PAN REALTIME - muta desenul, fara a-i schimba scara, in directia dorita;

ZOOM REALTIME - marirea sau micsorarea in timp real a desenului;

ZOOM IN - mareste un desen prin dublarea scarii de afisare; Buton exploziv.

ZOOM OUT - micsoreaza un desen prin injumatatirea scarii de afisare;

ZOOM WINDOW - mareste o parte din desen, specificata printr-o fereastra dreptunghiulara;

ZOOM ALL - vizualizeaza intregul desen. Este un meniu exploziv care acceseaza diversele comenzi ZOOM;

ZOOM PREVIOUS - revenire la desenul de dinainte;

HELP - acceseaza sistemul de asistenta on line.
