Tema 01 - Autocad exemple

Tema 01

Subiectul 1

Sa se intocmeasca desenul din figura alaturata. Toate liniile desenului sa aiba culoarea si tipul de linie ByLayer, iar grosimea de linie 0.30, cu exceptia a doua linii: linia orizontala din parte de sus a desenului are tipul de linie DASHEDX2 si grosimea ByLayer, iar linia verticala de simetrie are tipul de linie CENTER si grosimea ByLayer. Pentru liniile de cota, sa se creeze stilul de cotare Tema1, pornind de la stilul ISO-25. Liniile de cota, liniile de incadrare si textul (Arial CE) sa fie de culoare rosie. Celelalte proprietati ale stilului sa fie stabilite astfel incat sa asigure o buna vizibilitate a elementelor cotelor.

Subiectul 2

Folosind sablonul acad.dwt, metric, incepand din punctul 1 de coordonate (150,100), sa se deseneze o linie de lungime 200, inclinata la 20s si doua cercuri cu diametrul de 50, cu centrele in cele doua capete ale liniei. Apoi sa se realizeze doua copii ale liniei, paralele cu aceasta, plasate in cele doua semiplane, la distante de 50 unitati fata de linia initiala. Sa se uneasca capetele liniilor copiate cu arce de 180s, plasate in exteriorul dreptunghiului sugerat de cele doua linii. Folosind comenzile Region si Subtract, realizati un singur obiect din cele desenate (o placa ovala cu doua gauri la capete). Hasurati obiectul folosind sablonul ANSI31, scara 2 si precizati care este aria si perimetrul desenului obtinut, precum si coordonatele centrului de greutate (centroid) si momentele de inertie axiale X,Y.

Area:    23926.9908

Perimeter:    1028.3185

Centroid:    X: 243.9693

Y: 134.2020

Moments of inertia:    X: 466233094.7402

Y: 1553381640.0521

Tema 02

Subiectul 1

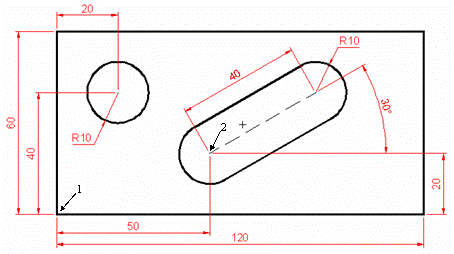

Sa se intocmeasca desenul din figura alaturata in care punctul 1 are coordonatele 200,100. Toate liniile desenului sa aiba culoarea si tipul de linie ByLayer, iar grosimea de linie 0.30, cu exceptia liniei indicata cu 2, care are tipul de linie DASHEDX2 si grosimea de linie ByLayer. Folosind comanda Region si Subtract, sa se realizeze un singur obiect - o placa dreptunghiulara cu doua gauri. Sa se precizeze care este aria si perimetrul desenului obtinut, precum si coordonatele centrului de greutate (centroid) si momentele de inertie axiale X,Y. Pentru liniile de cota, sa se creeze stilul de cotare Tema2, pornind de la stilul ISO-25. Liniile de cota, liniile de incadrare si textul (Arial CE) sa fie de culoare rosie. Celelalte proprietati ale stilului sa fie stabilite astfel incat sa asigure o buna vizibilitate a elementelor cotelor.

Area:    5771.6815

Perimeter:    565.6637

Centroid: X: 110.7641

Y: 54.4557

Moments of inertia: X: 19135221.4363

Y: 78648595.8464

Subiectul 2

Sa se deseneze o linie orizontala cu lungimea de 1000 unitati. Apoi, la cele doua capete ale liniei, sa se deseneze doua arce de cerc cu raze de 100 si unghiul la centru de 45s, ambele plasate in semiplanul de sus. Uniti cele doua capete libere ale arcelor cu un al treilea arc avand raza de 700 unitati. Sa se precizeze distanta dintre mijlocul liniei si mijlocul celui mai mare arc de cerc, fara a desena linia care uneste cele doua mijloace.

Distance = 252.6070, Angle in XY Plane = 270, Angle from XY Plane = 0

Delta X = 0.0000, Delta Y = -252.6070, Delta Z = 0.0000
