Placa de baza EPOX EP-8RDA3I

hardware



+ Font mai mare | - Font mai mic



Placa de baza EPOX EP-8RDA3I

Caracteristicile placii de baza



Procesor

  • Suporta 462-pin SocketA pentru AMD Athlon XP si procesoare Barton cu 266/333/400MHz Front Side Bus
  • Athlon XP (1500+ to 3000+) with 266/333MHz Front Side Bus,
  • Barton (2500+ to 3200+) with 333/400MHz Front Side Bus

Chipset

  • nVidia AGPset : nForce2 Ultra 400 (nForce2 SPP) + MCP

Memorie

  • 3 184-pin DDR DIMM sockets pentru 64-bit, Unbuffered, Single/Double-side si Non-ECC DDR-200/266/333/400 DIMMs
  • Suporta arhitectura de memorie 128-bit canal dual
  • Suporta pana la 3GB marimea memoriei

IEEE 1394 (optional)

  • poate suporta device-uri cu conectori 1394 (Fire Wire) in conformitate cu lungimea de banda 400Mbps

LAN onboard (optional)

  • 2 placi de retea 10/100MB integrata, cu chip-set RTL8101L si RTL8201BL PHY

SATA (optional)

  • Controlar integrat SATA de la Silicon Image SIL3112A pentru solutie cu 2 porturi cu RAID 0; suporta pana la 150MB/sec rata de transfer

IDE

  • Controlar IDE cu 2 porturi normale IDE pana la 4 dispozitive IDE, suporta ATA-133 cu lungimea de banda de pana la 133MB/sec

Placa audio onboard

  • Placa audio cu 6 canale cu iesire analogica si digitala folosind Realteck ALC655 AC'97 CODEC ( v2.3 )

Conectori I/O

  • Controlar Winbond W83627HF cu interfata pentru floppy, imprimanta, game, serial si CIR/SIR

Sloturi

  • 5 PCI ( v2.2 ) si un AGP 4X/8X 1.5v ( conform v3.0 )

BIOS

  • Flash EEPROM cu Award BIOS

Conform cu ACPI v2.0

Suporta S3 (Suspend to DRAM) sleep-state

Conform cu SMBIOS (System Management BIOS) v2.2

Dimensiuni

  • Format ATX de 305mm X 245mm

Prezentarea placii de baza

Instalarea procesorului

Urmati acesti pasi pentru instalarea procesorului:

Ridicati maneta la un unghi de 90-100 grade.

NOTA: Asigurati-va ca ati ridicat maneta la 90-100 grade, in caz contrar nu veti putea introduce procesorul cum trebuie.

Introduceti procesorul orientat corect. Coltul taiat sau cu punct auriu (ce indica pinul 1)trebuie sa fie orientat spre coltul cel mai apropiat de maneta cand aceasta este ridicata. Cu grija inserati procesorul in socket pana se fixeaza si nu incercati sa-l fortati, pentru ca sa nu distrugeti procesorul.

Dupa ce ati introdus procesorul dati maneta in jos la locul ei.

Instalati un cooler adecvat (recomandat de AMD) pentru evitarea supraincalzirii si arderii procesorului.

Setari de jumperi

Stergerea BIOS-ului.
Daca doriti sa stergeti datele din Bios amplasati jumperul pe pini 2-3, apoi dupa cateva secunde puneti-l la loc pe pinii 1-2. Dupa ce ati sters datele din Bios, cand reporniti sistemul apasati tasta 'Del' pentru a intra in Setup si sa introduceti noile date Bios.

Setarea frecventei externe a procesorului.
Puteti seta fercventa externa a procesorului pe 100/1133MHz (daca jumperul este pe pinii 1-2). Inmultind aceasta frecventa cu factorul de multiplicare va rezulta frecventa interna (propriu zisa) a procesorului. Setarea implicita este ca jumperul sa fie pe pinii 2-3 si atunci acesta frecventa este de 133/166/200 MHz.

Instalarea unei memorii DDR

Placa de baza are 3 sloturi de memorie DDR pe PC 1600/2100/2700/3200.
NOTA:

Nu fortati placile de memorie in sloturi, pentru a nu le distruge.

Asigurati-va ca ati deconectat cablul de tensiune inainte de a incepe instalarea memoriilor in slot, in caz contrar veti distruge atat placa cat si memoria DDR.

Dupa ce ati deschis larg blocajele slotului, impingeti memoria DDR drept, ferm si incet pentru a se fixa in slot si pentru a putea fi blocata cu ajutorul sistemului de autoblocare.

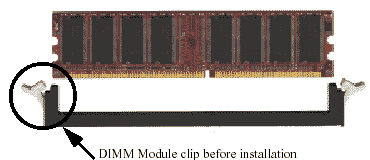

Iata cum arata inainte de autoblocare

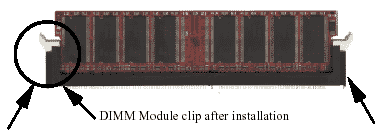

Si dupa autoblocare

Conectori

Conectorii din spatele calculatorului.

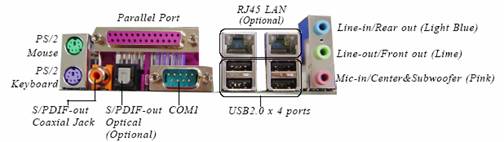

In poza de mai jos sunt prezentati conectori pentru tastatura (PS/2 keyboard), mouse (PS/2 mouse), port paralel, pentru legarea la o retea (LAN; acesta este optional), porturi seriale (COM 1&COM2), porturi USB 2.0 si conectori audio pentru boxe (Line-out), pentru intrare audio (Line in) si microfon (Mic).

Conectori pentru ventilatoare :
Conectorii de ventilatoare pentru procesor (JCPU_FAN), pentru un ventilator aditional instalat in unitate (JPWR_FAN) si pentru ventilatorul carcasei (JSYS_FAN) .

Conector Wake-On-LAN
Conectorul WOL (Wake-on-LAN) este pentru pornirea sistemului prin retea.

Conectorii IDE si conectorul FDD
Conectorii IDE suntpentru device-urile IDE (hard disk-uri, CD-ROM, etc.), iar conectorul FDD este pentru conectarea la placa de baza a unui floppy disk.

Conectori de alimentare cu tensiune
La conectorul standar PW1 (20-pin) conectati sursa de tensiune. La conectorul PW12 puteti conecta conectorul de o sursa de tensiune ATX12V.

Conector tablou frontal audio AUD2
La acest conector se conecteaza tabloul audio frontal. Daca la mufa 'line out' sunt conectate boxe, mufa 'speaker' din spatele calulatorului va fi dezactivata. Daca nu conectati tabloul frontal audio la acest conector, puneti jumperi pe pini 5-6 si 9-10. Daca nu puneti acesti jumperi mufele audio din saptele calculatorului vor fi dezactivate.

CD-IN1 si AUX-IN1
Acestia sunt conectori audio pentru CD-ROM.

Conector GAME1
Acest conector este pentru modul cu conector GAME/Midi.

Conectori COM1/COM2
Acesti conectori sunt pentru modul cu porturi seriale.

Conector SPDIF
Acest conector este pentru modul cu conectori audio digitali.

Conectori SATA - optional
La acesti conectori puteti conecta device-uri IDE cu porturi Serial ATA.

Conectorii C1394-1, C1394-2, C1394-3 (Fire Wire)
La acesti conectori puteti conecta device-uri ce au ce suporta caracteristici IEEE 1394. Conectorii suporta un transfer de date de 400Mbps.

LED1 :
Aceste led-uri indica diferite coduri. Semnificatia acestor coduri o puteti gasii in manualul in limba engleza la paragraful 'Apendix D'.

Header CUSB3
Acest header este pentru conectarea modulelor cu porturi USB.

Descrierea pinilor pentru porturile USB:

Urmatoare figura prezinta conectorii de mai jos:

HD_LED - la acest conector se conecteaza led-ul ce indica activitatea device-urilor IDE (hard disk-uri).

PWR_LED - acest conector este pentru led-ul ce indica daca sistemul este pornit sau in mod SLEEP sau STR. Acest led va fi arpins cand sistemul este pornit si va cliparii cand este in mod SLEEP sau STR.

RST - conectati butonul de resetare a sistemului la cest conector.

PWR_ON - la acest conector se conecteaza butonul de pornire a sistemului de pe carcasa.

CIR - conector pentru modul de transmitere/primire date prin ifrarosu.

CSPK - conectati speaker-ul sistemului la acest conector.

BIOS - Meniul principal

Odata ce ai intrat in Award BIOS CMOS Setup va aparea meniul principal. Acesta iti permite sa selectezidin mai multe functii. Folosind sagetile (de la tastatura) puteti sa selectati functia dorita si prin apasarea tastei Enter intrati in submeniul dorit.

ATENTIE ! Informatiile privint BIOS-ul implicit din acest manual sunt ca si punct de referinta, pentru informatii updatate va rugam sa va uitati in BIOS-ul instalat pe placa dumneavoastra

Meniul principal(figura)

Standard CMOS Features
Aceasta pagina include toate itemurile din BIOS-ul standard.

Advanced BIOS Features
Aceasta pagina include toate itemurile speciale din BIOS.

Advanced Chipset Features
Aceasta pagina include toate itemurile speciale ale chipset-ului.

Integrated Peripherals
Aceasta pagina include toate itemurile legate de IDE hard drive si caracteristicile programabile de intrare/iesire.

Power Managment Setup
Aceasta pagina include toate itemurile legate de caracteristicile alimentarii cu curent electric.

PnP/PCI Configurations
Aceasta pagina include setarile utilizarotului definite sau implicite IRQ.

PC Health Status
Aceasta pagina prezinta informatii obtinute din monitorizarea sistemului.

Frequency / Voltage Control
Aceasta pagina controleaza frecventa de clock si ratia frecventei procesorului.

Load Fail-Safe Defaults.
Folositi acest meniu pentru a incarca valorile implicite ale BIOS-ului pentru performante minimale/stabile astfel incat sistemul dumneavoastra sa poata opera.

Load Optimized Defaults
Aceste setarii sunt mail mult pentru a configura un computer sa functioneze atunci cand ceva este in neregula.

Set Supervisor Password
Se poate schimba, seta sau dezactiva parola. Permite sa limitati accesul la sistem si setup sau doar la setup.

Set User Password
Se poate seta ambele parola (User si Supervisor).Cand selectezi oricare parola, trebuie sa introduci o parola de 1-6 caractere.Apoi parola se introduce din nou pentru siguranta.

Save&Exit Setup
Se salveaza valorile schimbate ale CMOS si se iese din Setup.

Exit Without Saving
Se renunta la toate valorile schimbate al CMOS si se iese din Setup.
