Structura calculatoarelor personale

Structura calculatoarelor personale

Componenta centrala a unui calculator personal (PC), numita si creierul acestuia, este microprocesorul(mP Microprocesorul a fost inventat in anul 1971 de catre ing. M.F. HOFF de la firma INTEL si a produs o adevarata revolutie in domeniul calculatoarelor si al informaticii, avand un impact deosebit in toate domeniile stiintifice, economice si sociale.

Microprocesorul mP) impreuna cu memoria (M) formeaza unitatea centrala de prelucrare (UC) (Central Processing Unit) care din punct de vedere hardware, constituie componenta centrala a unui calculator personal, dupa cum se poate vedea in figura 1.

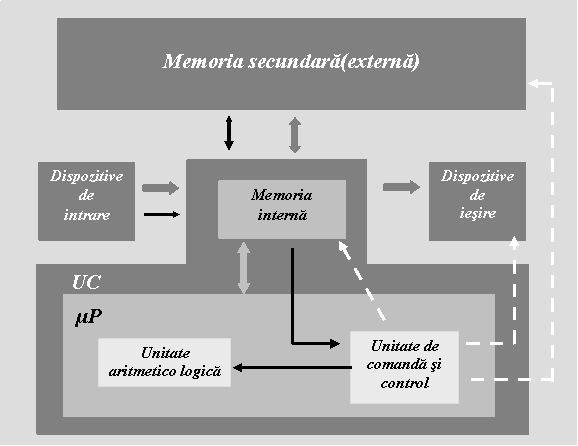

Figura 1. Structura unui calculator personal

Pentru realizarea serviciilor sale un PC este inzestrat cu dispozitive de intrare/iesire(I/O), unele fiind doar de intrare, altele fiind doar de iesire, iar altele mixte fiind si de intrare si de iesire.

Dispozitivele mixte cu functii si de intrare si de iesire sunt:

unitatea de hard disk (HD) -  dispozitiv de memorare cu acces rapid la informatii, incorporat in PC, si care contine programele sistemului de operare (SO)  si programe specializate (PS) in concordanta cu preferintele utilizatorului;

unitatea de floppy disk (FD) - dispozitiv de memorare cu acces lent la informatii si care permite utilizarea unei dischete (de regula, de dimensiune 3,5 inch) ce contine un disc flexibil de memorare care poate sa stocheze si sa pastreze pe timp nelimitat informatii sub forma de programe si date;

CD-ROM - dispozitiv de memorare de mare capacitate cu acces rapid la informatii si care stocheaza, in vederea citirii, programe si fisiere de volum foarte mare.

monitorul - dispozitiv de afisare (display) alfanumerica si grafica alb/negru si color si care este o interfata grafica in dialogul om-calculator.

Dispozitivele de intrare (de citire) (I) ce pot exista in configuratia unui PC sunt:

tastatura (keyboard) - dispozitiv cu taste numerice si alfanumerice pentru introducerea de comenzi si date ce vor fi prelucrate de programele SO si PS;

CD-ROM - dispozitiv de memorare de mare capacitate cu acces rapid la informatii si care stocheaza -in vederea citirii- programe si fisiere de volum foarte mare;

mouse - dispozitiv mobil care prin intermediul unui cursor grafic reprezentat pe monitor poate sa indice selectarea unor simboluri grafice sau butoane logice ce vor avea ca efect executatea unor operatii specifice programelor SO si PS;

scanner - dispozitiv pentru preluarea (memorarea) de imagini de pe suport hartie, memorarea realizandu-se in fisiere sub forma de harti (bitmap) de puncte (pixeli);

digitizor - dispozitiv pentru preluarea (memorarea) de coordonate ale unor puncte ce reprezinta harti, scheme, planuri, etc. in vederea prelucrarii lor de catre diverse programe care sa genereze imagini ce urmeaza apoi a fi procesate;

camera TV - dispozitiv pentru preluarea pe suport film a unor imagini reale si care urmeaza a fi prelucrate.

Dispozitivele de iesire (de scriere)(O) ce pot  exista in configuratia unui PC sunt:

imprimanta grafica - dispozitiv ce utilizeaza suport hartie sau folie de plastic pentru realizarea de reprezentari grafice;

plotter - dispozitiv tip masa de desen sau planseta pentru realizarea de desene;

film - dispozitiv pentru preluarea de imagini din memoria unui calculator;

boxe audio - dispozitive pentru redarea sunetelor (dispozitive multimedia).
