Grafice, diagrame si desenarea obiectelor (I)

Grafice, diagrame si desenarea obiectelor (I)

1 Utilizarea graficelor ti a diagramelor

Introducerea, modificarea datelor pentru diferite tipuri de grafice

Pentru a crea un grafic, in cadrul unui diapozitiv, va trebui in primul rand sa alegeti un format corespunzator pentru diapozitivul respectiv.

Formatul unui diapozitiv, il alegeti din fereastra Slide Layout (Aspect Diapozitiv) pe care o deschideti apeland din meniul Format functia Slide Layout (Aspect Diapozitiv), sau din butonul existent pe bara de instrumente a aplicatiei. Crearea unui grafic nou se poate realiza si prin apelarea din meniul lnsert (Inserare)a functiei Chart (Diagrama).

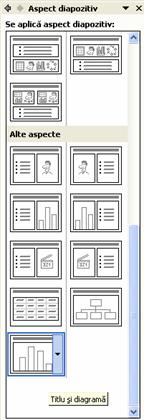

In fereastra Slide Layout (Aspect Diapozitiv), alegeti tipul dorit pentru diapozitiv, in cazul nostru optiunea Chart si apoi pentru a aplica acest format apasati butonul Reapply.

In noul diapozitiv pentru a putea introduce date va trebui sa dati dublu clic pe imaginea corespunzatoare.

Pentru a putea introduce date dati dublu clic pe imaginea corespunzatoare

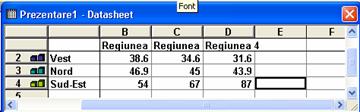

Pe ecran va aparea a fereastra Excel in, care va puteti introduce datele dorite. Datele se vor introduce ca in orice foaie de calcul. Dupa introducerea datelor, pentru a finaliza graficul, va trebui sa dati un clic oriunde in afara graficului sau a ferestrei aparute.

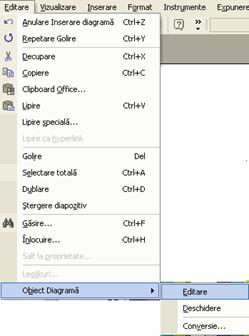

Daca aveti un grafic realizat si doriti modificarea anumitor date va trebui sa editati graficul. Acest lucru se realizeaza, prin apelarea functiei Chart Object (Obiect Diagrama)-Edit (Editare), din meniul derulant aparut, dupa ce ati dat clic dreapta pe graficul pe care doriti sa iI modificati. Pe ecran va aparea fereastra de editare In care puteti modifica datele.

A !! Puteti edita un grafic si prin dublu clic pe acesta.

Modificarea culorii de umplere a unui grafic

Dupa editarea graficului puteti modifica culoarea de umplere a graficului. Aveti doua modalitati ce va permit sa modificati culoarea de umplere a graficului.

Prima posibilitate este alegerea functiei Format Chart Area, din meniul aparut, dupa ce ati dat clic dreapta pe graficul caruia doriti sa ii modificati culoarea. Aceasta optiune va deschide fereastra Format Chart Area In care va alegeti culoarea dorita.

O modalitate mai rapida de modificare a culorii unui grafic este apasarea butonului   existent pe bara de instrumente a aplicatiei. Dar nu uitati, ca pentru a modifica culoarea graficului prin aceasta modalitate, va trebui ca graficul sa fie selectat.

	In campul Border puteti alege diferite optiuni referitoare la chenarul graficului
			In campul Area alegeti culoarea care doriti sa existe pe fundalul graficului

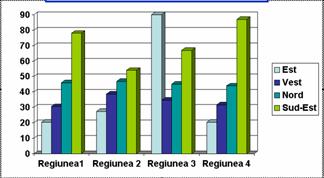

Modificarea culorii graficului

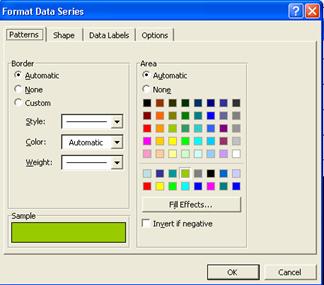

Pentru a modifica culorile unei serii, din graficul deja definit, dati clic dreapta pe aceasta si selectati optiunea Format Data Series. In aceasta fereastra alegeti culoarea dorita, eventual si alte optiuni oferite de meniurile existente in aceasta fereastra.

Modificarea tipului de grafic

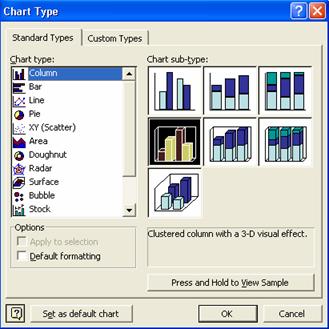

Dupa editarea graficului creat, puteti modifica tipul acestuia prin alegerea din meniul Chart a functiei Chart Type. in fereastra ce va aparea pe ecran va puteti alege noul tip dorit pentru graficul dumneavoastra.

0 modalitate mai rapida de schimbare a tipului graficului este cu ajutorul butonului existent pe bara de instrumente a aplicatiei.

2 Scheme organlzatorice (organigrame)

Crearea unei scheme organizatorice

Pentru a crea o schema organizatorica in cadrul unui diapozitiv, va trebui in primul rand, sa alegeti un format corespunzator pentru diapozitivul respectiv.

Formatul unui diapozitiv il alegeti din fereastra Slide Layout (Aspect Diapozitiv), pe care o deschideti apeland din meniul Format functia Slide Layout (Aspect Diapozitiv), sau din butonul existent pe bara de instrumente a aplicatiei.

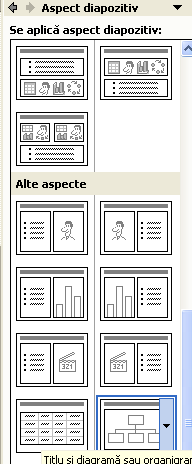

In fereastra Slide Layout (Aspect Diapozitiv), alegeti tipul dorit pentru diapozitiv, in cazul nostru optiunea Organization Chart si apoi pentru a aplica acest format apasati butonul Reapply.

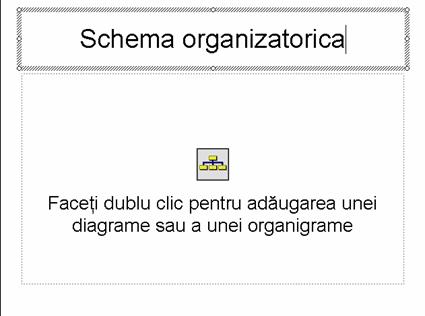

In noul diapozitiv, pentru a putea introduce date, va trebui sa dati dublu clic pe imaginea corespunzatoare.

Pe ecran va aparea fereastra Diagram Gallery (Galerie diagrame) din care va alegeti tipul dorit pentru diagrama.

Din aceasta fereastra alegeti tipul dorit si apoi apasati butonul OK. In cadrul diapozitivului va aparea schema in care dumneavoastra puteti introduce datele dorite.

Pe ecran va apare si o bara de instrumente specifica. Cu ajutorul acesteia puteti realiza diferite modificari asupra schemei organizatorice.

Puteti introduce alte nivele, noi subordonati, noi colegi sau chiar asistenti. Pentru aceasta va trebui sa selectati numele sau departamentul caruia doriti sa ii introduceti noi colegi si apoi din bara de instrumente specifica din meniul Insert Shape (Inserare forma) alegeti ceea ce doriti.

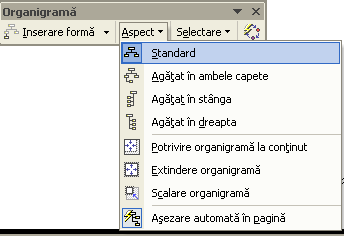

Puteti modifica si structura schemei organizatorice cu ajutorul optiunilor existente meniul Layout (Aspect)
