Topologia inel

    În cadrul topologiei inel fiecare statie are cate 2 conexiuni realizate cu cei mai apropiati vecini astfel incat se formeaza un cerc fizic sau un inel. Fiecare sistem receptioneaza semnalul transmis pe bucla si-l retransmite mai departe, copiind mesajul daca ii este destinat. Mesajul emis de un sistem (sursa) va fi retras din bucla de catre acelasi sistem atunci cand ii va reveni dupa parcurgerea buclei.
    Pentru ca defectarea unui sistem sa nu provoace intreruperea buclei, fiecare sistem este prevazut cu un mecanism pasiv de suntare. În general bucla este unidirectionala. Exista si bucle duble, a doua cale servind pentru a creste fiabilitatea buclei. Frecvent, in cazul buclelor duble, semnalelecircula in sensuri contrare pe cele doua cai.
    Pentru a crea facilitati de reconfigurare sau pentru a putea folosi un cablaj existent (cablajul telefonic in special), unele retele prezinta aparent topologia stea, cu toate ca ele sunt realmente de tip bucla sau liniare.
    Topologia inel poate fi extinsa pentru a interconecta mai multe inele.
    Datele sunt transmise unidirectional in jurul cercului. Fiecare statie functioneaza ca repetor, acceptand si raspunzand pachetelor de date ce se adreseaza ei si totodata inaintand pachetele de date celorlalte statii in continuarea ei.
    Avantaje - in cazul conexiunilor apropiate timpul de raspuns este corect precizat
    Dezavantaje - reteaua are timp de raspuns mare pentru mai multe statii conectate in retea si poate pica daca o statie se strica sau este inchisa.

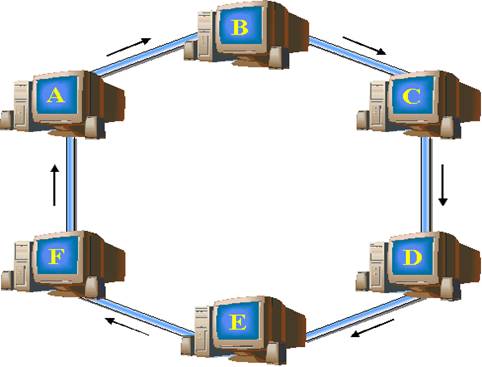

Figura 2 : Topologia inel.
