Topologia linie

Topologia linie

  Retelele locale cu topologie liniara functioneaza ca o linie de comunicatie multipunct pentru care fiecare racord corespunde unui sistem ce reprezinta fie o sursa comuna partajabila de catre alte sisteme,fie un utilizator al retelei.
    In ciuda dificultatilor cauzate de conflictele de acces la suportul de transmisiune, avantajele topologiei liniare , legate de omogenitatea retelei, facilitatile de reconfigurare, costul redus al suportului si al dispozitivelor de cuplare la suport, au condus la o utilizare frecventa a acesteia.
    Topologia liniara reprezinta o conexiune multipunct, informatiile emise de un sistem fiind receptionate de toate celelalte sisteme, dar aceste informatii sunt copiate si transmise catre un nivel superior numai de cuploarele acelor sisteme care recunosc in adresa destinatiei propri lor adresa.
    Dispozitivele de conectare a sistemelor la suportul fizic pot fi pasive, ceea ce reprezinta un avantaj din punct de vedere al fiabilitatii retelei. In acelasi timp insa, trebuie observat ca aceste conexiuni pasive sunt simplu de realizat atunci cand suportul de trsnsmisiune este cablu coaxial sau perechile de fibre rasucite. In cazul utilizarii fibrei optice ca suport de transmisiune conexiunile sunt dificil de realizat, introduc atenuari suplimentare si sunt mai costisitoare.
    Pentru a mari distanta de transmisiune se utilizeaza repetoare.
    O topologie bus este caracterizata de un singur cablu, fara alte piese externe, care interconecteaza toate nodurile retelei de la egal la egal. Terminalele cablului trebuie sa se incheie cu o sarcina rezistiva - rezistoare finale. Acest cablu suporta un singur canal.

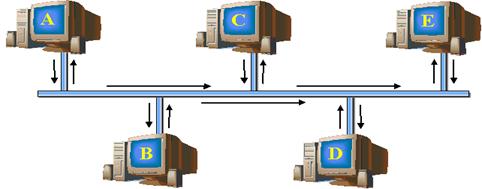

Figura 1 : Topologie magistrala

Avantaje - lipsa pieselor electronice externe face LAN-urile foarte simple si ieftine.
Dezavantaje - limitare de distanta, functionare si scalare.
