Topologia stea

Topologia stea

    În aceasta cofiguratie sistemele sunt conectate la un nod central care joaca un rol particular in functionarea retelei. Orice comunicatie intre doua sisteme trece prin nodul central, carese comporta ca un comutator fata de ansamblul retelei.
    Transferul informatiei se face-punct-la-punct, dar cu ultimele tipuri de comutatoare, este posibil si un transfer in legatura multipunct. Aceasta topologie prezinta avantajul ca poate folosi in mare parte cablajul telefonic vechi existent intro intreprindere. De asemenea, in mare parte software-uleste concentrat in nodul central, pentru sisteme fiind necesar un software simplu.
    Dintre inconveniente pot fi mentionate: fiabilitatea retelei depinde foarte mult de nodul central, o defectare a acestuia conducand la caderea retelei; este necesar un suport fizic de comunicatie individual pentru fiecare sistem; extensia retelei este limitata la capacitatea nodului central.
    O versiune mai complexa a topologiei stea este cea in care un sistem din configuratia stea de baza este el insusi o stea.
    LAN-urile in topologie stea au conexiuni la dispozitivele in retea in forma de raze care pleaca de la un hub, el reprezentand punctul comun tuturor statiilor. Fiecare statie poate accesa date in mod independent. Dispozitivele (statiile) trebuie sa imparta banda de frecventa disponibila a hub-ului.
    Avantaje - este cea mai utilizata topologie deoarece este flexibila, scalabila, relativ ieftina.

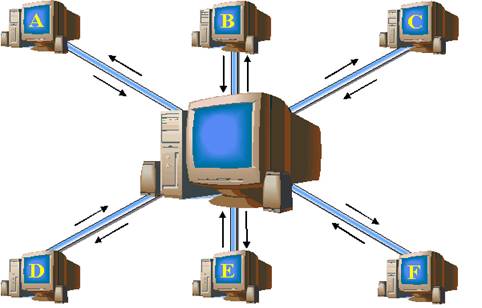

Figura 3 : Topologie stea

        Topologia Token Ring foloseste un hub repetor in loc de conexiunea de la egal la egal
prin noduri. Aceste retele sunt implementate cu o topologie stea si au o metoda de acces circular.
        Topologia Switched (cu comutare) are la baza topologia de tip stea. Foloseste un dispozitiv       numit switch.
