FACULTATEA DE MECANICA

CATEDRA DE REZISTENTA MATERIALELOR

METODA ELEMENTELOR FINITE



Lucrarea nr. 3

Cadru plan static nedeterminat

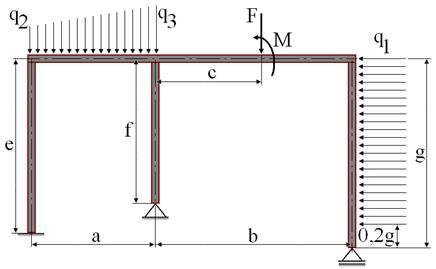

Pentru cadrul plan compus din profile U si profile I se cere:

  1. Modelarea structurii de elemente finite folosind noduri cu trei grade de libertate;
  2. Determinarea reactiunilor din reazeme;
  3. Stabilirea rotirii maxime, inclusiv pozitia sectiunilor in care sunt aceste deformatii;
  4. Determinarea tensiunilor extreme pentru fiecare interval in parte. Se vor specifica tensiunile in cele doua fibre extreme ale profilului.

Sunt cunoscute urmatorele valori:

sgr.

a

mm

b, g

mm

c, f

mm

e

mm

F

kN

M

kNm

q1

kN/m

q2

kN/m

q3

kN/m

U

oriz.

I

vert.

MF1

180+n

1,3a

0,8a

a+3n

8+0,1n

3+0,1n

MF2

MET1

220-n

MET2

AR1

140+n

AR2

AR3

AR4

MTR1

160-n

MTR2

MA1

240-n

MA2
