Clasificarea cazanelor de abur

Clasificarea cazanelor de abur

In functie de destinatia aburului, instalatiile de cazane de abur pot fi: energetice, industriale, de incalzire sau mixte

In functie de felul in care se realizeaza circulatia apei in sistemul fierbator, cazanele de abur se impart in:

cazane cu circulatia naturala a apei;

- cazane cu circulatia fortata a apei.

Cazane cu circulatia naturala a apei

Acest tip de cazane se mai numesc si cazane clasice. Circulatia apei este este naturala si se bazeaza pe realizarea intr-un circuit a unei diferente de presiune statica intre doua coloane cu continut diferit de abur in emulsie.In functie de solutia constructiva adoptata in realizarea schimbatorului de caldura, care formeaza sistemul fierbator cazanele cu circulatia naturala a apei pot fi:

cazane cu volum mare de apa;

cazane cu volum mic de apa.

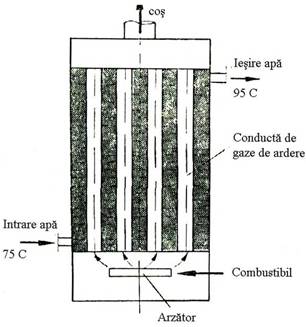

Cazane cu volum mare de apa - ignitubulare

La acest tip de cazane apa este cuprinsa intr-un tambur de dimensiuni mari in interiorul caruia este incalzita de suprafete scaldate de gaze de ardere.

Aceste cazane pot prelua variatii bruste de sarcina de scurta durata, insa prezinta o serie de dezavantaje:

- urmaresc foarte greu variatiile in timp ale debitului de abur consumat;

- ocupa foarte mult loc;

- timpul de punere in functionare este mare (cateva ore);

- functioneaza numai la presiuni mici (max. 25 bar);

Cazane cu volum mic de apa - acvatubulare

La acestea, schimbatorul de caldura este format din tevi prin care circula apa, peretele exterior al tevilor fiind spalat de gazele de ardere. Tamburul cazanului serveste doar la separarea apei de abur si are dimensiuni mici.

Cazane cu circulatia fortata a apei Spre deosebire de cazanele cu circulatie normala a apei, la care circulatia agentului termic se facea datorita unor diferente de presiune, in cazul cazanelor cu circulatie fortata amestecul apa-abur se deplaseaza in mod fortat in baza diferentei de presiune creata de pompa de circulatie.Cazanele cu circulatie fortata a apei pot fi: cu circulatie unica sau cu circulatie multipla; in ambele cazuri, tamburul are un rol secundar, putand chiar sa lipseasca.

Dupa domeniul de utilizare, cazanele de abur se impart in:

Cazane utilizate la centralele termice mici de incalzireAcestea furnizeaza ca agent termic apa calda sau abur de joasa presiune, cu presiunea mai mica de 0,69 bar.

Cazanele pentru instalatii energetice sunt cazane cu tevi de apa mult inclinate si suprafete mari de incalzire prin radiatie. La aceste cazane suprafata de incalzire formata din tevi, este expusa total sau in cea mai mare parte, direct radiatiei flacarilor din focar.

Cazanele pentru incalzire si abur tehnologic utilizate in centralele termice mijlocii pot fi atat cazane acvatubulare cat si cazane ignitubulare si pot fi amplasate atat vertical cat si orizontal. Ele folosesc pentru ardere gaze, pacura sau carbune superior.

Cazanele cu destinatie speciala sunt cazane transportabile, cazane navale sau cazane recuperatoare.
