Distribuitorul cu intarziere

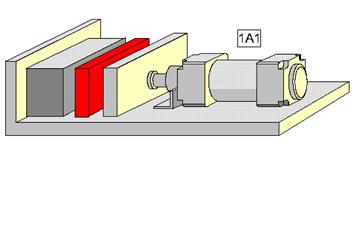

Problema: Un cilindru cu dubla actiune este folosit pentru a presa elemente lipite. La apasarea unui buton, cilindrul avanseaza si actioneaza un intrerupator cu bila a unei valve. Cand pozitia de deschidere maxima a fost atinsa pistonul trebuie sa o mentina 6 secunde si apoi sa revina imediat la pozitia initiala. Un nou ciclu poate fi reluat decat dupa retragerea completa a pistonului si mentinerea in starea initiala    timp de 5 secunde.Avansarea pistonului trebuie sa fie facuta incet dar retragerea rapida.



Solutie: Conditiile de start sunt actionarea valvei cu intrerupator cu bila, o intarzierea de 5 secunde si actionarea 1S1. Cele doua distribuitoare 1V4 actioneaza valva 5/2 cai la portul 14. Cilindrul avanseaza la o viteza preselectata cu ajutorul valvei 1V2. Comutatorul de limita 1S3 este dezactivat si astfel chiar daca butonul este inca apasat semnalul la portul 14 este anulat ce reseteaza cronometrul 1V6 pana cand cilindrul se retarge. Cilindrul atinge 1S2    si produce un semnal pentru 1V5. 1V5 deschide portul 2 cand timpul presetat se scurge . Un semnal de comanda este dat dupa 6 secunde dupa ce a fost actionata valva 1S2. Distribuitorul 5/2 cai revine la pozitia initiala si vilindrul se retrage cu viteza controlata de 1V1

Circuit cu memeorie si controlul vitezei de deschidere al unui cilindru

Problema: Un cilindru cu dubla actiune trebuie sa se deschida atunci cand este apasat un buton si sa se retraga cand este atinsa    cursa maxima. Pistonul trebuie sa continue cursa chiar daca apasarea butonului inceteaza. Viteza de deschidere trebuie sa poate fi reglata.

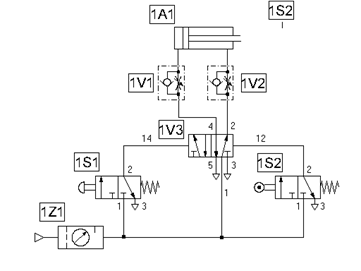

Solutie: Apasand butonul 1S1 deschide cilindrul 1A1. Deschiderea distribuitorului 1V3 duce la comanda la portul 4 a distribuitorului de control. Cand cilindrul atnge cursa maxima si actioneaza distribuitorul 1S2 este trimis un semnal la portul 12 comutand distribuitorul de control daca la portul 14 nu mai este primit semnal.

Logica functiei SAU a doua distribuitoare

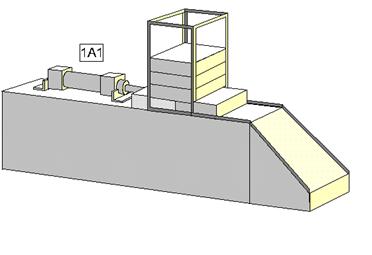

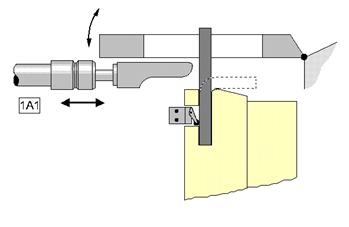

Problema: Un cilindru este folosit pentru transferul unor parti dintr-o magazie. Daca fie un buton sau o pedala de picior este actionata cilindrul avanseaza. Odata ce pistonul atinge cursa maxima, acesta trebuie sa se retraga la starea initiala. Un distribuitor cu 3/2 cai cu actionare mecanica printr-un intrerupator cu bila se va folosi pentru detectarea cursei maxime a pistonului.

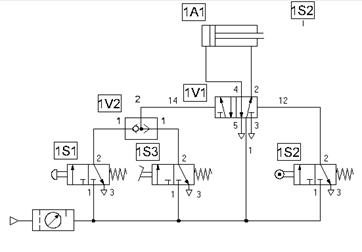

Solutie: Distribuitorul ce face functia SAU este amplasat intre doua distribuitoare manuale cu 3/2 cai. La actionarea uneia din cele doua valve manuale un semnal este generat la una din cele doua intrari ala dispozitivului SAU. Semnalul trece prin portul 2 si transmite prin portul 14 al distribuitorului de control o comanda si cilindrul se deschide. Distribuitorul cu intrerupator cu bila este actionat imediat ce pistonul atinge cursa maxima si valva 1S2 actioneaza distribuitorul de control si cilindrul revine.
