GENERATOARE DE AER CALD PE GAZ "GPL"

GENERATOARE DE AER CALD PE GAZ "GPL" MASTER

BLP30M, BLP30E, BLP50M, BLP50E,

BLP70M, BLP70E

Descriere

Acest generator de aer cald functioneaza cu gaz propan lichid. Se caracterizeaza prin folosirea totala a puterii calorice a combustibilului datorita schimbului termic intre aer si produsul combustiei. Aparatul este in conformitate cu EN 1596.

Atentie

• Deoarece acest aparat necesita un schimb continuu de aer, trebuie folosit numai in incaperi aerisite sau in spatii deschise. Pentru instalare trebuie respectate normele nationale in vigoare, inclusiv normele tehnice si regulamentele de prevenire a accidentelor si incendiilor.
• Aparatul trebuie folosit numai ca generator de aer cald sau ca ventilator, urmand exact instructiunile.
• Este foarte periculos si absolut interzis folosirea incalzitorului in subsoluri sau subterane.
• A NU SE FOLOSI PENTRU INCALZIREA SPATIILOR INCHISE SAU LOCUINTELOR.
• Daca aparatul este lasat temporar in conditii improprii, asigurati-va ca nu poate fi folosit in nici un fel.
• In caz ca miroase a gaz, inseamna ca au loc scurgeri periculoase de gaz. Opriti imediat aparatul, inchideti robinetul buteliei si scoateti din priza. Apoi chemati un tehnician specialist.
• Cand aparatul este depozitat sau nefolosit, asigurati-va ca furtunul flexibil nu va fi deteriorat (strans, indoit sau rasucit)

Conectarea la priza

Inainte de a conecta la priza, verificati daca voltajul si frecventa sunt corecte. Legaturile prizei trebuie sa fie facute in acord cu normele nationale in vigoare.

Inainte de efectuarea unor operatii de intretinere sau reparatii, intotdeauna deconectati cablul de alimentare.

Combustibilul si pozitionarea buteliei

Este recomandat sa folositi numai gaz propan (G31).

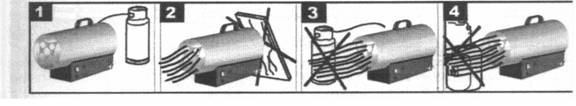

Butelia trebuie amplasata intr-un loc sigur in spatele aparatului (fig 1). Asigurati-va ca nici un obiect nu poate obstructiona admisia de aer a ventilatorului.(fig 2)

Asezati aparatul in asa fel incat jetul de aer fierbinte sa nu intalneasca obiecte inflamabile (imbracaminte, hartie, lemn, combustibili etc)(fig 3 si 4)

Presiunea de intrare a aerului este data de un regulator de presiune ce este setat fix in concordantele cu valorile din tabelul de date tehnice.

Oricum ati aseza aparatul, atentie la furtun sa nu fie avariat (strans, legat, rasucit)

ATENTIE - nu folositi fara carcasa;

- conectati numai la sistemele de alimentare cu energie electrica cu sistem de siguranta;

iesirea aerului nu trebuie niciodata redusa pentru nici un scop.

Conectarea si schimbarea buteliei

Butelia trebuie schimbata in loc deschis, departe de surse de incalzire sau flacara deschisa.

In caz de inlocuire a furtunului, folositi tipurile din lista componentelor sau tipuri aprobate pentru folosirea la acest gen de aparat.

Conectati la butelie in urmatoarea ordine: reductorul de presiune(completat cu valva de siguranta) si furtunul pentru gaz. Nu uitati ca imbinarile au filet pe stanga, asigurat prin rotirea in sens invers acelor de ceasornic. Asigurati-va ca o garnitura de cauciuc se afla intre reductor si butelie(tipul de conexiune necesita asa ceva); conectati furtunul la supapa pentru gaz. Verificati daca sunt bine stranse turnand putin sapun lichid; prezenta bulelor evidentiaza scurgerea de gaz.

Numai urmatoarele accesorii pot fi folosite pentru conectarea buteliei:

Furtun flexibil pentru gaz lichid;

Reductor de presiune pentru gaz lichid;

Valva de siguranta.

Etansarea circuitului de gaz

Dupa ce ati schimbat sau conectat teava, verificati buna etansare a circuitului de gaz folosind apa cu sapun. Prezenta bulelor ce se maresc este dovada unei scurgeri de gaz.

Remediati! Etansati toate scurgerile inainte de a folosi heaterul.

Verificarea functionarii arzatorului

Dupa pornire, functionarea arzatorului poate fi observata prin urmarirea flacarii la iesire. Flacara trebuie sa arda complet si uniform si nu trebuie sa se indeparteze de termocupla.

Pornirea tipurilor de incalzitoare manuale

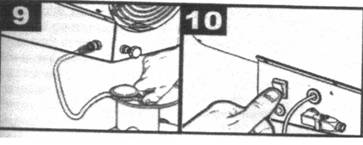

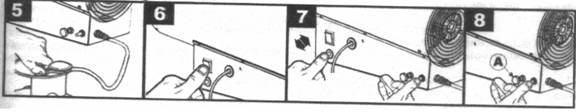

1. deschideti robinetul buteliei (fig 5). Apasati butonul regulatorului de gaz (fig 9).
2. porniti ventilatorul de la comutatorul alb (fig 6).
3. apasati butonul de gaz mai mult timp si apasati repetat bricheta electrica
4. dupa aprinderea flacarii, pastrati butonul de gaz apasat pentru 15-20 secunde pentru a activa sistemele termice de siguranta (fig 8)
5. in acest moment, eliberati butonul; flacara va ramane aprinsa.
6. daca ventilatorul se opreste din cauza unei intreruperi a curentului electric, generatorul va fi automat oprit in cateva secunde de catre sistemele de siguranta.

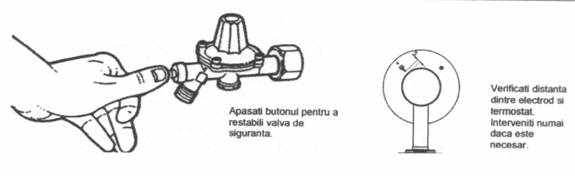

7. in caz ca se intrerupe gazul sau are presiune scazuta, valva de siguranta va opri automat incalzitorul. Ventilatorul va functiona in continuare. Repetati operatiunea de pornire.
8. evitati numeroasele incercari de a porni aparatul intr-o perioada scurta de timp: daca nu se aprinde imediat, cautati sursa problemei.

Nota: puterea termica poate fi reglata intre un nivel minim si unul maxim prin rasucirea (fig 8A) unui mic maner rotund de la panoul generatorului.

Pornirea incalzitoarelor de tip electronic (.kWE)

deschideti butelia;

puneti butonul ventilatorului pe pozitia II. Ventilatorul incepe sa lucreze si dupa o scurta pre-ventilatie flacara se aprinde.

daca incalzitorul se opreste dupa cateva secunde de la aprinderea flacarii inversati stecherul in priza.

reglati puterea termica a incalzitorului de la manerul pe care il gasiti la baza lui, pentru a obtine dupa dorinta un nivel minim (in sensul acelor de ceasornic) al gradului de incalzire.

daca generatorul de aer cald se opreste, apasati butonul RESET. Asteptati aproximativ un minut si deblocati tot de la butonul RESET, repetand procedura de pornire.

Oprirea

inchideti robinetul buteliei;

lasati ventilatorul sa mearga cateva secunde, pentru racire;

inchideti ventilatorul de la comutatorul alb.

ATENTIE: generatorul mobil trebuie folosit numai pe podele neinflamabile; distanta minima de siguranta: 2 metri fata de pereti sau alte obiecte; generatorul nu trebuie folosit in camere unde sunt pastrate pulberi explozibile, aburi de gaz, lichide combustibile si materiale inflamabile; arzatorul trebuie curatat regulat daca este folosit in medii cu praf mult.

Folosirea in medii fara prezenta permanenta a oamenilor.

• Trebuie afisate semne de avertizare - cu interzicerea stationarii persoanelor in acea incapere.
• Generatoarele trebuie folosite numai pentru a usca incaperi unde este garantat schimbul de aer necesar arderii.
• Cantitatea de aer suficienta pentru ardere rezulta atunci cand volumul incaperii (in m³) este egala cu cel putin de 10 ori puterea calorica nominala (in kW) a tuturor aparatelor folosite in incapere.
• Trebuie asigurata o circulatie normala a aerului intre usi si ferestre.

Folosirea in spatii cu prezenta permanenta a oamenilor

• Generatoarele pot fi folosite in camere bine ventilate si unde procentul de substante poluante de aer nu depaseste nivelul critic pentru sanatate.
• O ventilatie buna este asigurata cand volumul camerei (in m³) este de cel putin 30 de ori puterea nominala calorica (in kW) a tuturor aparatelor folosite in acea camera si cand circulatia aerului intre usi si ferestre sau aerisiri permanente pot fi garantate, cand suprafata (in m²) este de cel putin 0.003 ori puterea calorica (in kW) a tuturor aparatelor foosite in acea incapere.
• Aparatul nu trebuie folosit pentru incalzirea continua a grajdurilor si fermelor.

Depozitare

Daca aparatul nu va fi folosit pentru mai multe zile, inainte de a-l pune deoparte este recomandata o curatire generala si intretinere.

Depozitati intr-un loc uscat, protejat de praf.

Din momentul ce aparatul va fi din nou utilizat, asigurati-va ca furtunul flexibil si conexiunile electrice sunt in stare buna. Daca aveti dubii, chemati un tehnician specialist.

INCALZITORUL TREBUIE VERIFICAT IN FIECARE AN DE CATRE UN TEHNICIAN CALIFICAT.

Conditii de securitate

Daca aparatul nu poate fi lasat in conditii de siguranta trebuie neaparat oprit (oprind alimentarea cu gaz si deconectand stecherul).

Ventilatia pe timp de vara

Incalzitorul poate fi folosit deasemnea si ca ventilator.

Inchideti alimentarea cu gaz si deconectati furtunul de gaz de la butelie. Conectati stecherul la priza si setati pe pozitia I.

Curatare si intretinere

Periodic si inainte de a il pune deoparte dupa folosire, curatati-l.

ATENTIE: numai persoanele competente pot efectua toate operatiile de curatare si intretinere autorizate de producator.

• Inainte de a efectua vreo operatiune de intretinere si reparatie, este absolut necesar sa scoateti din priza.
• Inchideti robinetul buteliei.
• Intretinerea se refera numai la curatarea iesirilor arzatorului, eventuala inlocuire a gurii de furtun calibrate si inlocuirea furtunului flexibil, in caz de folosire indelungata;
• Iesirea aerului si spitzerul sunt in partea superioara a aparatului, usor accesibile prin indepartarea aparatorii superioare.
• Dupa fiecare operatiune service, un test trebuie facut circuitului de gaz cu ajutorul apei cu sapun.

Probleme si remedii

Date tehnice

ATENTIE

In caz ca aparatul nu porneste sau porneste greu, asigurati-va ca admisia de aer nu este blocata si este asigurata o buna alimentare cu aer inainte de a efectua alt test.

Lipsa flacarii poate fi cauzata de urmatoarele evenimente care trebuie rezolvate cat mai repede:

• Verificati daca alimentarea cu gaz este suficienta.
• Verificati daca aparatul este supraincalzit (nu este asigurata alimentarea cu suficient aer, de exemplu - pentru ca ventilatorul este blocat).

Important: cititi instructiunile de folosire inainte de a pune in functiune sau folosi aparatul si inainte de a efectua lucrari de intretinere.

Folosirea incorecta a acestui generator de aer cald va cauza ranirea sau va determina existenta riscurilor de incendiu, moarte prin arsuri, explozii, socuri electrice sau otravire cu monoxid de carbon. Tineti copii si animalele departe de aparat.

Folositi numai in incaperi bine ventilate si la o distanta corespunzatoare fata de substante inflamabile. Asigurati-va ca are loc schimbul de aer. Aparatul nu este facut pentru a fi folosit in locuinte sau dormitoare. Instalati numai pe suprafete fixe, sigure.

Incaperile in care se afla aparatul trebuie sa aiba un volum de minim 30 de ori puterea aparatului (kW). (de exemplu: 10kW=300m³, pentru 15kW=450m³, pentru 30kW=900m³). Camera trebuie sa aibe minim 2 aerisiri, in acord cu modelul aratat in manual.

Una dintre aerisiri trebuie sa fie aproape de podea si cealalta aproape de tavan pentru a inlesni circulatia aerului. Calcul pentru aerisire: 0.003m²/kW. (exemplu: 10kW=0.03m², pentru 15kW=0.045m², pentru 30kW=0.9m²).

Important in timpul instalarii si folosirii: luati aminte de standardele si regulamentele locale.

Nu folositi niciodata aparatul langa petrol, solventi pentru lac, alte lichide sau gaze inflamabile.

Nu folositi in locuri cu praf. Folositi in incaperi uscate, fara umezeala (fara scurgeri de apa). Inainte de fiecare folosire, asigurati-va ca aparatul nu este avariat.

Pentru alimentare folositi numai gaz propan P13. Porniti-l numai atunci cand folositi regulatorul si furtunul din dotare.

Inainte de fiecare folosire, verificati daca furtunul este etans. Daca sunt semne de rupere sau avarii, trebuie inlocuit cu unul nou.

Aparatul trebuie amplasat la o distanta minima de 1.5 m de recipientul cu gaz si caldura nu trebuie directionata catre buelie. Distanta minima dintre incalzitor si orice substante inflamabile trebuie sa fie de cel putin 5 metri in orice directie.

Inainte de a misca aparatul sau daca este inchis, fiti absolut siguri ca ati deconectat de la priza. Niciodata, sub nici o motiv, sa nu acoperiti intrarea si iesirea aerului. Nu puneti furtune sau tevi pentru a capta aerul cald!
