Echilbre binare solid-gaz

Echilbre binare solid-gaz

Echilibrul solid-gaz este de tipul:

Si in cazul acestor tipuri de echilibre in sisteme se aplica legea de distributie Nernst, atat in conditii izobare cat si in conditii izoterme. In figurile      8.22 si 8.23 sunt prezentate echilibre de sublimare atat in conditii izobare cat si in conditii izoterme.

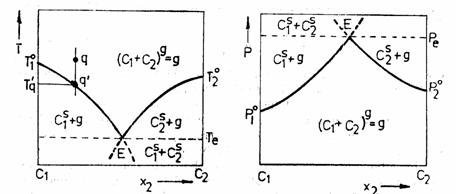

Figura 8.22 Diagrama de sublimare Figura 8.23 Diagrama de sublimare

in conditii izobare in conditii izoterme

Curbele inscrise in aceste diagrame sunt descrise de urmatoarele ecuatii:

- pentru curba T^o₁E      - pentru curba T^o₂E

(8.39)

Punctul E este punctul eutectic al vaporilor unde coexista fazele: C^s₁+C^s₁+(C₁+C₂)^g

Presiunea de vapori specifica coexistentei celor trei faze este suma presiunilor de sublimare a componentilor puri la temperatura aleasa. Daca se considera punctul q in faza de vapori si daca se scade temperatura in puncul q' de pe izologa qq', apar cristale din componentul C^s₁la temperatura Tq'. Vaporii se imbogatesc in componentul C₂, iar la o noua cadere a temperaturii, sistemul

(8.41)

Acestea sunt dispuse simetric fata de sistemele izobare.
