Actiunea seismica: definitii Si prevederi suplimentare



1 Definitiile perioadelor de control (colt) ale spectrelor de raspuns

Valorile perioadelor de control (colt) ale spectrelor de raspuns, TC si TD, calculate conform definitiilor din prezentul capitol pentru accelerogramele inregistrate la cutremurele moderate si puternice din Romania au fost utilizate pentru realizarea hartii din Figura - Zonarea teritoriului Romaniei in termeni de perioada de control (colt), TC a spectrului de raspuns, si pentru stabilirea valorilor din Tabelul 3.1.

Perioadele de control (colt) ale spectrelor de raspuns, TC si TD, se definesc dupa cum urmeaza:

TC = (A1.1)

TD = (A1.2)

unde EPA este acceleratia efectiva de varf, EPV este viteza efectiva de varf si EPD este deplasarea efectiva de varf ale miscarii terenului,

Perioda de control (colt) TB se considera TB = 0,1TC.

Definitia marimilor EPA, EPV si EPD - invarianta fata de continutul de frecvente al miscarilor seismice - se obtine prin medierea spectrului de raspuns pentru acceleratii absolute SA, a spectrului de raspuns pentru viteze relative SV si a spectrului de raspuns pentru deplasari relative SD pe un interval de perioade cu latimea de referinta de 0,4 s. Intervalul de mediere este mobil si se pozitioneaza pe axa perioadelor acolo unde se realizeaza maximul mediei valorilor spectrale, respectiv:

EPA =     (A1.3)

EPV =     (A1.4)

EPD = . (A1.5)

2 Perioada (frecventa) predominanta a vibratiilor terenului

Perioada (frecventa) predominanta a vibratiilor terenului se defineste ca fiind abscisa pe axa perioadelor (frecventelor) ce corespunde varfului densitatii spectrale de putere a acceleratiei terenului masurata la cutremure de magnitudine medie si mare.

In conditiile de teren din Estul, Sudul si partial centrul Bucurestiului, pentru cutremurele Vrancene moderate si puternice (magnitudine Gutenberg-Richter M 7,0; magnitudine moment Mw 7,2) exista evidenta instrumentala clara a perioadei predominante lungi, Tp = 1,4 1,6s a vibratiilor terenului, Figura 1.

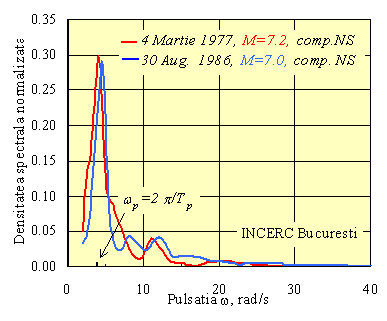

Figura 1 Densitatea spectrala de putere normalizata pentru componenta NS a inregistrarilor cutremurelor din 4 Martie 1977 si 30 August 1986 la statia INCERC in Estul Bucurestiului

3 Caracterizarea seismica a conditiilor de teren

Pentru constructiile din clasa 1 de importanta-expunere se recomanda realizarea de studii pentru caracterizarea seismica a conditiilor de teren in amplasament. Aceste studii trebuie sa contina:

(i)          Profilul vitezei undelor de forfecare Vs si al undelor de compresiune Vp, de la suprafata terenului pana la roca de baza, dar pe minim 30 metri adancime de la suprafata terenului atunci cand roca de baza este la mare adancime;

(ii)        Stratigrafia amplasamentului (grosimea si tipul de teren pentru fiecare strat) si profilul densitatilor;

(iii)       Profilul vitezelor undelor de forfecare Vs se caracterizeaza prin reprezentand viteza medie ponderata cu grosimea stratelor profilului, definita conform relatiei 3.1:

(A3.1)

unde hi si Vi reprezinta grosimea si respectiv viteza undelor de forfecare pentru stratul i.

Marimea se calculeaza pentru cel putin 30 m de profil de teren.

Estimarea perioadei de vibratie a pachetului de strate de grosime h considerat in amplasament, Tg se poate face simplificat cu formula:

(A3.2)

unde h este grosimea totala a profilului de teren considerat.

Pe baza valorilor vitezei medii ponderate , conditiile de teren se clasifica in urmatoarele 4 clase:

Clasa A, teren tip roca 760 m/s,

Clasa B, teren tare 360 < < 760 m/s,

Clasa C, teren intermediar 180 < 360 m/s,

Clasa D, teren moale 180 m/s.

Pentru stabilirea spectrelor de raspuns elastic corespunzatoare clasei de teren astfel determinate se vor utiliza metodologiile din practica internationala.

4 Instrumentarea seismica a cladirilor

In zonele seismice pentru care valoarea acceleratiei de proiectare ag 0,24g, cladirile avand inaltimea peste 50 m sau mai mult de 16 etaje sau avand o suprafata desfasurata de peste 7500m2, vor fi instrumentate cu un sistem de achizitie digital si minim trei (trei) senzori triaxiali pentru acceleratie.

Aceasta instrumentare minimala va fi amplasata astfel: 1 senzor pe planseul ultimului etaj cat mai aproape de centrul cladirii, 1 senzor care monitorizeaza miscarea terenului si optional 1 senzor amplasat in foraj de adancime sau in alta pozitie in interiorul cladirii. Instrumentele vor fi amplasate astfel incat accesul la aparate sa fie posibil in orice moment.

Instrumentarea, intretinerea si exploatarea este finantata de proprietarul cladirii. Inregistrarile obtinute in timpul cutremurelor puternice vor fi puse la dispozitia autoritatilor abilitate si a institutiilor de specialitate.

5 Sursa Vrance Zonarea acceleratiei terenului pentru IMR = 475 ani

Harta de zonare a acceleratiei orizontale maxime a terenului pentru IMR=475 ani va fi introdusa in editia urmatoare a codului. Informativ, pentru Bucuresti    ag, IMR=475ani = 0,36g.

Tabel cu caracteristicile macroseismice ale principalelor localitati din Romania (conform Fig.3.1 si Fig.3.2)

Localitate

TC (sec)

ag pentru IMR=100ani

Alba Iulia

0,08g

Alexandria

0,20g

Arad

0,16g

Bacau

0,28g

Baia Mare

0,12g

Barlad

0,28g

Bistrita Nasaud

0,08g

Botosani

0,16g

Braila

0,24g

Brasov

0,20g

Bucuresti

0,24g

Buzau

0,28g

Calarasi

0,20g

Campulung Moldovenesc

0,12g

Campulung Muscel

0,24g

Caracal

0,16g

Caransebes

0,12g

Carei

0,20g

Cernavoda

0,16g

Cluj Napoca

0,08g

Constanta

0,16g

Craiova

0,16g

Curtea de Arges

0,20g

Dej

0,08g

Deva

0,08g

Dorohoi

0,12g

Drobeta Turnu Severin

0,12g

Fagaras

0,16g

Falticeni

0,16g

Fetesti

0,20g

Focsani

0,32g

Galati

0,24g

Giurgiu

0,20g

Hunedoara

0,08g

Husi

0,20g

Iasi

0,20g

Lugoj

0,12g

Mangalia

0,16g

Medgidia

0,16g

Medias

0,16g

Miercurea Ciuc

0,16g

Odorheiu Secuiesc

0,12g

Onesti

0,28g

Oradea

0,12g

Orastie

0,08g

Orsova

0,16g

Pascani

0,20g

Petrosani

0,12g

Piatra Neamt

0,20g

Pitesti

0,20g

Ploiesti

0,28g

Radauti

0,16g

Reghin

0,08g

Resita

0,12g

Rm. Sarat

0,28g

Roman

0,24g

Rosiori de Vede

0,20g

Satu Mare

0,12g

Sfantu Gheorghe

0,20g

Sibiu

0,16g

Sighetu Marmatiei

0,16g

Sighisoara

0,12g

Slatina

0,16g

Slobozia

0,20g

Suceava

0,16g

Targoviste

0,24g

Tecuci

0,28g

Tg. Jiu

0,12g

Tg. Mures

0,12g

Timisoara

0,16g

Tulcea

0,16g

Turda

0,08g

Turnu Magurele

0,16g

Urziceni

0,28g

Vaslui

0,24g

Zalau

0,08g

7 Spectrul de raspuns elastic pentru diferite fractiuni din amortizarea critica

Pentru situatiile de proiectare in care este necesara utilizarea unui spectru de raspuns elastic pentru o alta fractiune din amortizarea critica decat cea conventionala de 5%, se recomanda utilizarea urmatoarei relatii de conversie a ordonatelor spectrale:

(7.1)

unde:

Se T - spectrul de raspuns elastic pentru componentele acceleratiei terenului in amplasament corespunzator fractiunii din amortizarea critica conventionala,

Se T - spectrul de raspuns elastic pentru componentele acceleratiei terenului in amplasament corespunzator unei alte fractiuni din amortizarea critica,

- factorul de corectie ce tine cont de amortizare, determinat cu relatia (7.2):

(7.2).
