ACTIUNEA SEISMICA: DEFINITII SI PREVEDERI SUPLIMENTARE

Actiunea seismica:     definitii Si prevederi suplimentare

A.1 Perioadele de control (colt) ale spectrelor de raspuns

Perioadele de control (colt) ale spectrelor de raspuns, T_C si T_D, se definesc dupa cum urmeaza:

T_C = (A1.1)

T_D =     (A1.2)

unde EPA este acceleratia efectiva de varf, EPV este viteza efectiva de varf si EPD este deplasarea efectiva de varf ale miscarii terenului,

Perioda de control (colt) T_B se considera T_B = 0,1T_C.

Definitia marimilor EPA, EPV si EPD - invarianta fata de continutul de frecvente al miscarilor seismice - se obtine prin medierea spectrului de raspuns pentru acceleratii absolute SA, a spectrului de raspuns pentru viteze relative SV si a spectrului deraspuns pentru deplasari relative SD pe un interval de perioade cu latimea de referinta de 0,4 s. Intervalul de mediere este mobil si se pozitioneaza pe axa perioadelor acolo unde se realizeaza maximul mediei valorilor spectrale, respectiv:

EPA =     (A1.3)

EPV =     (A1.4)

EPD = . (A1,5)

A.2 Perioada (frecventa) predominanta a vibratiilor terenului

Perioada (frecventa) predominanta a vibratiilor terenului se defineste ca fiind abscisa pe axa perioadelor (frecventelor) ce corespunde varfului densitatii spectrale de putere a acceleratiei terenului masurata la cutremure de magnitudine medie si mare.

In conditiile de teren din Estul, Sudul si partial centrul Bucurestiului, pentru cutremurele Vrancene moderate si puternice (magnitudine Gutenberg-Richter M ³ 7,0; magnitudine moment M_w³ 7,2) exista evidenta instrumentala clara a perioadei predominante lungi, T_p = 1,4 1,6s a vibratiilor terenului, Figura A.1.

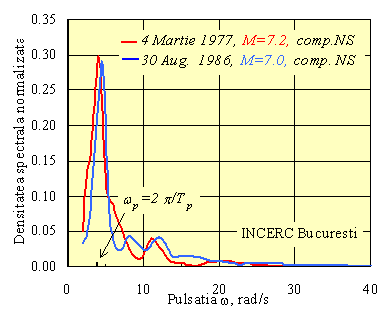

Figura A.1 Densitatea spectrala de putere normalizata pentru componenta NS a inregistrarilor cutremurelor din 4 Martie 1977 si 30 August 1986 la statia INCERC in Estul Bucurestiului

A.3 Caracterizarea seismica a conditiilor de teren

Pentru constructiile din clasa 1 de importanta-expunere se recomanda realizarea de studii pentru caracterizarea seismica a conditiilor de teren in amplasament. Aceste studii trebuie sa contina:

(i)          Profilul vitezei undelor de forfecare V_s si al undelor de compresiune V_p, de la suprafata terenului pana la roca de baza, dar pe minim 30 metri adancime de la suprafata terenului atunci cand roca de baza este la mare adancime.

(ii)        Profilul vitezelor V_s se caracterizeaza prin reprezentand viteza medie ponderata cu grosimea stratelor profilului, definita conform ecuatiei A.3.1:

(A3.1)

unde h_i si V_i     reprezinta grosimea si respectiv viteza undelor de forfecare pentru stratul i.

Marimea se calculeaza pentru cel putin 30 m de profil de teren.

(iii)       Stratigrafia amplasamentului (grosimea si tipul de teren pentru fiecare strat) si profilul densitatilor.

Estimarea perioadei de vibratie a pachetului de strate de grosime h considerat in amplasament, T_g se poate face simplificat cu formula:

(A3.2)

unde h este grosimea totala a profilului de teren considerat.

Pe baza valorilor vitezei , conditiile de teren se clasifica in urmatoarele 4 clase:

Clasa A, teren tip roca ³ 760 m/s,

Clasa B, teren tare 360 < < 760 m/s,

Clasa C, teren intermediar 180 < £ 360 m/s,

Clasa D, teren moale £ 180 m/s.

Pentru stabilirea spectrelor de raspuns elastic corespunzatoare clasei de teren astfel determinate se vor utiliza metodologiile din practica internationala.

A.4 Instrumentarea seismica a constructiilor

In zonele seismice pentru care valoarea acceleratiei de proiectare a_g avand IMR³100 ani este a_g³0,24g, constructiile avand inaltimea peste 50 m sau mai mult de 16 etaje sau avand o suprafata desfasurata de peste 7500m², vor fi instrumentate cu un sistem de achizitie digital si minim 4 (patru) senzori triaxiali pentru acceleratie.

Aceasta instrumentare minimala va fi amplasata astfel: 1 senzor in camp liber in vecinatatea constructiei, 1 senzor la subsol si 2 senzori pe planseul ultimului etaj. Instrumentele vor fi amplasate astfel incat accesul la aparate sa fie posibil in orice moment.

Instrumentarea, intretinerea si exploatarea este finantata de proprietarul constructiei si este realizata de organizatii autorizate.

Inregistrarile obtinute in timpul cutremurelor puternice trebuie puse la dispozitia autoritatilor abilitate si a institutiilor de specialitate in 24h de la producerea cutremurului.

A.5 Sursa Vrancea. Zonarea acceleratiei terenului pentru IMR = 475 ani

Aceasta harta de zonare va fi introdusa in editia urmatoare a normativului. Informativ, pentru Bucuresti a_{g, IMR=475ani} = 0,36g.

A.6 Tabel cu principalele localitati din Romania
