SESIUNE STIINTIFICA AEROSPATIAL 2002
27-28 IUNIE
Pogramul: Tehnologii in domeniul aeronautic si spatial- AEROSPATIAL
Subprogramul: SP5
Tipul proiectului: CP-V
Contract de finantare Nr.9/01.10.2001
Denumirea proiectului: Modernizare- transfer tehnologic si introducerea in fabricatie a servomecanismului hidraulic de urmarire in deplasare -SMHR
Durata: 2001-2004
Executant: INCAS-S.A. si AVIOANE Craiova S.A
Autor: INCAS-S.A, care este titularul brevetului de inventie.
Necesitatea proictului
Echipamente de aceasta categorie au fost realizate in
Transferul tehnologic, modernizarea, certificarea servomecanismului si reintroducerea in fabricatie a acestuia este absolut necesara pentru Industria Aeronautica Romana din urmatoarele considerente:
fabricarea echipamentelor ce se vor instala in circuitul cinematic al comenzii eleroanelor la avioanele IAR-99 ce urmeaza a se fabrica.
inlocuirea/modernizarea servomecanismelor la avioanele IAR-99 aflate in exploatare.
reducerea efortului valutar; echipamentele din aceasta categorie sunt specializate pentru tipul de avion pe care sunt instalate. Achizitionarea unui astfel de echipament de la firmele specializate ( DOWTY, LABINAL, TELEFLEX ) implica activitati de proiectare - omologare, activitati care ridica costurile cu mult peste 50.000$ pe bucata (numai proiectarea unui, astfel de echipament costa circa 500.000$ si dureaza 1,5 ani).
Descrierea proiectului
SMHR- servomecanism hidraulic romanesc- este un echipament de asistare a
comenzilor de zbor, care lucreaza in regim automat, in bucla deschisa, in sensul ca parametrii dinamici de lucru sunt comandati de pilotul avionului prin intermediul mansei.
Servomecanismul hidraulic de urmarire in deplasare este un hidroamplificator de putere, care lucreaza cu lichid hidraulic la presiunea de 210 atmosfere.
SMHR fiind instalat in circuitul cinematic al comenzii eleroanelor intervine in dinamica acesteia pe tot parcursul zborului si are un caracter VITAL, pentru securitatea avionului.
In acest context reperele componente ale echipamentului au un regim special de fabricatie privind analizele si probele executate de la semifabricat la piesa finita.
Subansamblele: bucsa-serar (definesc gradul de acoperire locala si globala), distribuitori si supape de presiune, implica suplimentar o precizie ridicata de ordinul a 4 7 microni.
Se prezinta in continuare metodologia de control aeroservoelastic pseudoactiv, utilizata la calculul ansamblului distribuitor al SMHR.
Se considera modelul matematic liniar al servocomenzii cu servomecanismul SMHR
|
(1) |
cu sarcina inertiala si cu intrarea x blocata (x º 0). Ultima premiza se justifica prin obiectivul studiului o problema de autooscilatii; x este deplasarea parghiei legaturii inverse, la nivelul punctului de acces al comenzii de la pilot. S-a notat: m masa sarcinii inertiale la tija pistonului hidrocilindrului, masa avand deplasarea z; z² deplasarea partii semifixe" a servomecanismului, determinata de prezenta rigiditatii de prindere la structura, E; descoperirea distribuitorului (semnalul de eroare, in sensul sistemului automat); p caderea de presiune de sarcina; S suprafata pistonului; l l coeficienti ai ecuatiei cinematice a legaturii inverse; kc coeficient de compresibilitate a lichidului hidraulic; , coeficientii de liniarizare. Eliminand variabilele intermediare si p, se pune in evidenta urmatoarea functie de transfer a servocomenzii:
|
(2) |
Daca fenomenul de saturatie a debitului este luat in considerare, atunci o schema-bloc a servocomenzii este cea din Fig. 1a, ceea ce presupune introducerea functiei saturatie sat", astfel:
|
(3) |
Liniarizarea armonica si sinteza antiflutter
Schema echivalenta celei din Fig. 1a si specifica analizei prin metoda bilantului armonic (sau, intr-o alta terminologie, metoda functiei de descriere) este transcrisa in Fig. 1b.
Abstractie facand pentru moment de procedura propriu-zisa a liniarizarii armonice, prin care se obtin coeficientii si , se anticipeaza ca sistemul liniarizat al servocomenzii are forma:
|
(4) |
Eliminand variabilele intermediare, se obtine ecuatia caracteristica (asociata variabilei y, sau z) a sistemului in bucla inchisa
, |
(5) |
cu expresiile particulare pentru functia de transfer
|
(5') |
ceea ce este un alt mod de a transcrie egalitatea (Fig. 1b)
. |
(6) |
Pentru existenta unei solutii periodice (autooscilatii) a sistemul neliniar sunt necesare conditii specifice, dintre care cea mai intereanta este indeplinirea
proprietatili de filtru
|
(7) |
. |
(7') |
Liniarizarea armonica. Pentru functia sat , . Ramane, deci, de calculat coeficientul q:
|
(9) |
S-a notat
. |
(9') |
b)
a) cu saturatia semnalului de eroare;
b) cu partea liniara (functia de transfer L(s)) si partea neliniara (functia N
Ipoteza proprietatii de filtru trece-jos a partii liniare a sistemului (ipoteza (7)) se regaseste in neglijarea termenilor de ordin superior ai dezvoltarii in serie Fourier a functiei sat.
Ecuatia caracteristica (5), in care functia este data de relatia (9), reprezinta cadrul de aplicare a metodei lui Petrov pentru calculul autooscilatiei: prin substitutia , rezulta sistemul in necunoscutele A si :
|
(10) |
Evident, ; conditia , derivata din (9), implica necesitatea indeplinirii urmatoarelor inegalitati relative la parametrii servocomenzii
|
(11) |
Riguros, problema stabilitatii solutiei (conditia (4) de existenta a autooscilatiei) revine la o problema dificila de stabilitate a echilibrului pentru ecuatii diferentiale cu coeficienti periodici. O metoda aproximativa pentru verificarea stabilitatii solutiei gasite este propusa de aceiasi autori citati in paragraful de fata, sub forma indeplinirii criteriului
|
(12) |
in care Hn este penultimul determinant Hurwitz asociat ecuatiei caracteristice (5), iar derivata urmeaza sa fie calculata pentru valoarea determinata a amplitudinii autooscilatiei. Se obtine, in final:
Propozitie. Inegalitatile
|
(13) |
sunt conditii suficiente de inexistenta a autooscilatiilor pentru servocomanda cu saturatie a debitului.

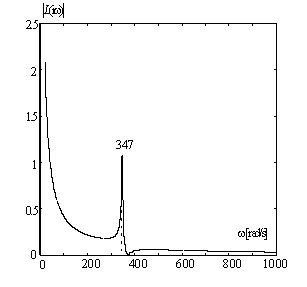

Fig.
2 - Atestarea proprietatii
de filtru a partii
liniare a sistemului
servocomenzii.
Iata, foarte sumar, calculul care probeaza posibilitatea acestei autooscilatii. Cu valorile: m s 0,2 daNs2/cm (sarcina inertiala escaladata abuziv), l s 2/3, l s 4/3, E s 55 000 daN/cm (supraestimata agravant pe banc), s 0,02 cm5/(sdaN), kc s 30/12 868 cm5/daN, , se obtine autooscilatia definita de A* s 1,17, 347,1 rad/s. Valoarea maxima asociata a vitezei sertarului distribuitor este de 40,6 cm/s. Figura 2 arata ca partea liniara a sistemului are intr-adevar proprietatea de filtru trece-jos (7).
Incercarile functionale - probele de casa necesita instalatii specializate pentru determinarea parametrilor de lucru, inclusiv un sistem de achizitie si prelucrarea datelor.
Incercarile mecano-climatice care se executa cu echipamentul in stare de functionare, impun dispozitive specializate pentru SMHR si de protectie avand in vedere presiunea mare de lucru.
Activitatile de cercetare-dezvoltare-modernizare, fabricarea reperelor componente, asamblarea echipamentelor, precum si incercarile la care sunt supuse acestea necesita personal specializat, personal ce inca mai exista la INCAS si AVIOANE Craiova.
Caracterul de noutate stintifiica - tehnica
Proiectul vizeaza modernizarea unui produs ce presupune un grad ridicat de interdisciplinaritate - angajand discipline precum teoria aplicata a sistemelor, mecanica fina, tehnologii necoventionale, incercari specializate, etc. - justificand astfel incadrarea in categoria proiectelor de mare complexitate. Mai mult, gradul ridicat de complexitate reclama conjugarea eforturilor unor parteneri cu experienta in domeniu.
Avand in vedere perioada de derulare a activitatilor de conceptie - omologare pentru SMHR (1978-1986), se impune modernizarea constructiva si tehnologica a acestor servomecanisme in vederea asigurarii cerintelor actuale OMCAS si AACR, precum si pentru situarea acestor echipamente la un nivel competitiv international.
Proiectul vizeaza urmatoarele activitati de modernizare:
modernizarea sistemului dinamic de etansare, prin care se realizeaza o fiabilitate sporita a echipamentului, precum si cresterea resursei in exploatare si intre reparatii;
modernizarea distribuitorului hidraulic, ce va conduce la simplificarea tehnologiei de fabricatie si implicit la diminuarea rebuturilor;
modernizarea tehnologiei de fabricatie a reperelor primare si a subansamblelor in scopul reducerii ciclului de fabricatie;
modernizarea procedurilor de incercari functionale prin introducerea sistemului de achizitie si prelucrare date, activitate ce va permite ridicarea gradului de precizie a parametrilor dinamici efectivi.
Pana in prezent s-au executat primele cinci etape din planul de realizare al proiectului .
Etapa 5, cu finalizare in iunie 2002 a avut ca obiectiv principal executia reperelor primare si subansamblurilor necesare pentru 2 echipamente SMHR- PROTOTIP.
Activitatile parcurse s-au concretizat prin realizarea urmatoarelor obiective:
modernizarea documentatiei tehnice
modernizarea documentatiei tehnologice
proiectarea si fabricarea dispozitivelor pentru testarea subansamblurilor principale
proiectarea si fabricarea dispozitivelor pentru asamblare SMHR
modernizarea instalatiilor de incercari specifice SMHR
Etapele parcurse asigura derularea in conditii optime a proiectului.
Contributia proiectului la realizarea programului
Proiectul se incadreaza in efortul general de modernizare a avioanelor IAR-99 pentru aducerea acestora la standardele NATO si sporirea atractivitatii la export.
Modernizarea avioanelor IAR-99, actiune prevazuta in planul national si care este in plina desfasurare, implica si modernizarea echipamentelor instalate la bordul acestora.
Realizarea unui echipament de mare complexitate, tip FABRICAT IN ROM~NIA contribuie la cresterea prestigiului industriei Aeronautice Romane si face parte din programele Nationale in curs de dezvoltare pentru dotarea fortelor aeriene Romane.
Perspective de aplicare
Proiectul se finalizeaza cu certificarea SERIEI ZERO, inclusiv a SDV-urilor de fabricatie.
Aceasta etapa asigura transferul tehnologic si executia servomecanismelor in productia de serie de catre beneficiarul SMHR-AVIOANE Craiova, fabricantul avioanelor IAR-99 modernizate.
Lucrari stiintifice
La Editura Academiei Romane, este
in curs de aparitie cartea Controlul activ si semiactiv, autori
Ioan Ursu si
Felicia Ursu, ambii autori participand, de altfel direct in
cadrul proiectului. O sectiune importanta a acestei carti, cca. 40% din volum,
contine
rezultate ale autorilor, majoritatea publicate in reviste din tara
si
strainatate (in
"Elie Carafoli"
INCAS |
|||

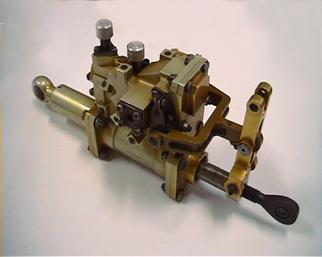

SERVOMECANISM HIDRAULIC CU URMARIRE IN
DEPLASARE SMHR PENTRU |
|||
|
|
||
ACEST ECHIPAMENT ESTE MECANO-HIDRAULIC, IREVERSIBIL, NU AFECTEAZA CIRCUITUL CINEMATIC, IN CAZURILE DE AVARIE A INSTALATIEI HIDRAULICE. PREZINTA STABILITATE IN FUNCTIONARE, NU INDUCE OSCILATII IN CIRCUITUL CINEMATIC, CORESPUNDE CERINTELOR REGULAMENTARE AvP 970 SI AIR 8520/A PRINCIPALELE CARACTERISTICI TEHNICE: FORTA MAXIMAs2100daN PRESIUNEA DE ALIMENTAREs210daN/cm2 CURSA DE LUCRU CL s 25mm VITEZA DE DEPLASARE, Vmax s 100S0,10mm/s CONSTANTA DE TIMP,t £ 0,05 secunde DEBIT VEHICULAT,Q s 0,5dm3/min GREUTATEA s 4,450kg PLIN LOCUL APLICARII: INCAS Bucuresti POTENTIALII PRODUCATORI: INCAS Bucuresti, AVIOANE Craiova UTILIZATORI:
AVIOANE EFECTE SOCIO-ECONOMICE SI DE MEDIU: REDUCE EFORTUL VALUTAR- cca50.000$; ESTE NEPOLUANT PRODUSUL ESTE BREVETAT; BREVET NR.95.647 TITULAR INCAS |
