MANUAL pt. eliminarea confuziei si a defectarii bateriilor accidental la telefoanele mobile

Introducere

Acest manual a fost special conceput pentru uzul tehnicienilor Electrical Environmental.Acesta este conceput si are ca scop eliminarea confuziei si a defectarii bateriilor accidental cand sunt aduse la tensiunea corespunzatoare cu ajutorul sursei de current continuu.In capitolele urmatoare se va prezenta fiecare baterie cu o poza si o explicatie corespunzatoare despre bornele de + si - despre tipul bateriei si riscurile operatiei

Trebuie precizat de la inceput ceva.Ca acest manual este FF simplu.Tot ce trebuie sa faceti este sa vedeti sageata rosie

Care reprezinta borna pozitiva a bateriei si sageata neagra

Care reprezinta borna    negativa -.De asemene trebuie sa cititi micile observatii de la punctual c care va scutesc de situatii neplacute (umflarea elementilor sau arderea sigurantelor interne ale bateriilor.

De asemenea observati ca unele poze sunt mai mari si altele mai mici in functie de vizibilitatea bornelor si a sagetilor.

SCURTA PREZENTAREA BATERIILOR

Bateriile reincarcabile pt telefoane mobile sunt de 2 tipuri -

a.NIMH (nichel metal hybryde) cu subramura NIMH (nichel metal )

Scurta prezentare -Acumulatorii NIMH sunt acumulatori mai ieftini decat cei LIION si mai grei de generatie mai veche.Elementul standard de NIMH are tensiunea de 1.2v.Deci bateriile folosesc 2,3,4 sau chiar 5 elementi.Evident ca o baterie NIMH nu poate avea decat urmatoarele tensiuni 2.4v,3.6v,4.8v,6.0v,7.2v (mai vechi).Elementul de NIMH are o particularitate.El trebuie formatat (descarcat total si incarcat total de 3 ori) pana sa atinga capacitatea maxima.De asemenea el are o asa numita memorie chimica de aceea este interzis sa se incarce bateriile incarcate sau nu descarcate definitive (descarcare definitive inseamna cand telefonul anunta LOW BATTERY).Daca bateria se descarca total (se poate intampla daca nu este folosita o perioada de timp) aceasta baterie nu se poate incarca imediat ci trebuie introdusa in telefon pus la incarcat.Telefoanele au un circuit special (hysteresys) care detecteaza ca bateria nu ate tensiunea minima pt inceperea incarcarii si actioneaza un circuit secundar de "conditionare" a bateriei adica de aducere a bateriei la tensiunea la care poate incepe incarcarea propriu zisa.Aceasta conditionare poate dura pana la 2 ore timp in care telefonul nu porneste si nici nu afiseaza nimic pe display (de ex pentru bateriile de 3.6v tensiunea de la care poate incepe incarcarea este de 3.1v)

Noi putem ocoli aceasta procedura prin incarcarea fortata a bateriilor pt o perioada scurta pentru aducerea lor la tensiunea unde poate incepe incarcarea.Acest procedeu nu este "recomandat" din punctual meu de vedere si de asemenea nu este lipsit de riscuri.Spre exemplu daca o baterie este descarcata total daca se aplica la bornele ei o tensiune de 3.6v este posibil ca siguranta interna sa se arda.Trebuie aplicata (mai ales la bateriile sensibile PUNCTUL C!!)o tensiune mica 1v care este crescuta treptat.

b.LIION (lithium ion) cu subramura LIION polymer

Bateriile LIION si surorile lor LIION POLYMER(de generatie mai noua) sunt baterii mai scumpe ale caror element se fabrica numai in Japonia. Acest element este f sensibil sin u suporta o incarcare continua de aceea toate bateriile sau telefoanele care folosesc baterii LIION au un circuit special de temporiza re si control a incarcarii.De aceea incarcarea lor pe sursa este dificila in unele cazuri chiar imposibila.Tensiunile care se folosesc trebuie sa fie intre 0.5v si 1v mai mari decat tensiunea bateriei si aceste baterii trebuie incarcate numai atat cat sa ajunga la o tensiune la care incarcarea cu telefon sa poata incepe.Tensiune unui element de LIION este de 3.6v.Deci bateriile LIION nu pot avea decat 3.6v sau 7.2v adica 1 sau 2 elementi.Bateriile LIION au un avantaj f important fata de bat NIMH.Nu formeaza memorie chimica deci pot fi incarcate indifferent de starea de incarcare a bateriei.Alt avantaj este ca sunt mai usoare si au o capacitate mai mare la acelasi volum.

PRECIZARI IMPORTANTE

Veti observa pe parcursul acestui manual (bineinteles daca va veti uita pe el ) ca unele baterii au tensiunea de referinta 3.8v si nu 3.6v.)LIION sau NIMH.    3.6v este o tensiune care va putea fi masurata rar la o baterie.3.6 v este tensiunea de centru.Bateria poate avea intre 3.2v cand este descarcata si 4 v cand este incarcata.Acesti fabricanti considera ca tensiunea in jurul careia se calculeaza daca bateria este descarcata sau nun u este 3.6 ci este 3.8.Adica tensiunea de mijloc al unui element va avea aprox 1.27v nu 1.20v.Nu va faceti probleme nu este nici o deosebire intre ei.Deosebita este numai parerea fabricantilor. Inca o precizare .Pe parcursul manualului este cel putin o greseala (nu grava sau nu care sa va impinge la ars baterii).Ca de obicei astept sa fie gasita.

ATENTIE!!!!!

Pentru bateriile care nu sunt in acest manual trebuie gasite bornele de + si -.Pentru acest lucru departamentul dumneavoastra va fi dotat cu un multimetru si pentru acest lucru o sa fiti calificati.Nu este recomandat sa stability DVS bornele de incarcare decat in situatii urgente sau alte situatii deosebite.Nu intotdeauna bornele de + si - (masurate cu multimetrul) sunt aceleasi cu bornele de incarcare (mai ales la bateriile LIION complexe).

Regula generala este ca bateriile LIION se incarca cu maxim 1v peste tensiunea de pe eticheta iar cele NIMH se pot incarca cu maxim 1.5v iarcele de peste 3.6v cu pana la 2 v.

Capacitatea unei baterii scade la 1 grad Celsius scade cu 40% fata de o baterie la 25 grade Celsius.Asa ca inainte sa fie incarcate bateriile trebuie lasate la o temperatura mai ridicata (10-40grade).Unele baterii nu mai functioneaza sub 0 grade.(cand elemental intern atinge 0 grade)Oricum sub -10 grade nici o baterie nu mai functioneaza.

Cum ne putem da seama ca o baterie este defecta sau nu mai are capacitatea cporespunzatoare?

In momentul cand alimentam o baterie trebuie sa privim afisorul digital al Sursei.Aceste pentru o incarcare normala trebuie sa indice intre 0.5 si 1.5 Amperi.(depinde de tipul bateriei,de voltajul bateriei,de starea bateriei Noua sau veche),de voltajul cu care alimentam bateria,si de starea bateriei (incarcata sau descarcata).Spre exemplu daca alimentam o baterie de 3.6v cu 4.6 daca este descarcata va arata (exemplu) 1A.Daca este incarcata 0.3A.De asemenea daca este veche si uscata (tensiunea de mijloc fiind ridicata) va arata ceva tot de ordinal 0.2,0.3A.Sa presupunem ca toate bateriile pe care le incarcam sunt goale.Atunci inseamna ca daca incarcam o baterie de 3.6v cu tensiunea de 4.6v si sursa indica 1A daca urmatoarea baterie pe care o incarcam are tot 3.6v si este tot descarcata iar sursa indica 0.3A (exemplu) bateria este defecta.Daca Indicatorul de Amperaj nu indica nici o valoare inseamna ca bateria este intrerupta.Sau daca protectia automata la scurt circuit a sursei este activate inseamna ca bateria este in scurt circuit.Pentru tensiunile de alimentare ale bateriilor cu diverse voltaje exista un tabel in Excel care vine impreuna cu acest manual pe care va recpomand sa-l consultati.El contine tolerantele adica limitele in care o baterie este considerate functionala.

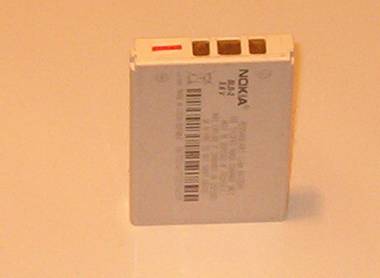

NOKIA

Nokia,5110,6110,5130,5146,6210,6310

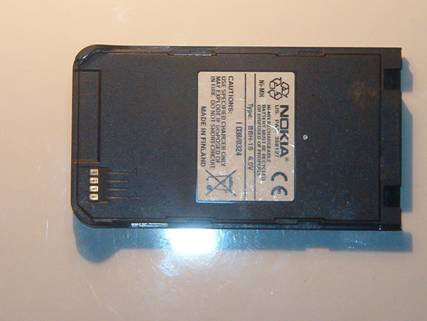

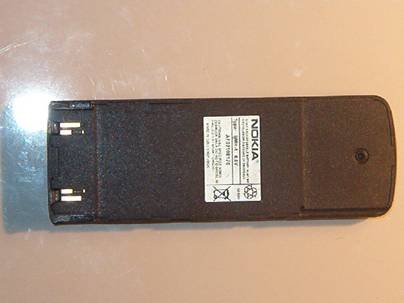

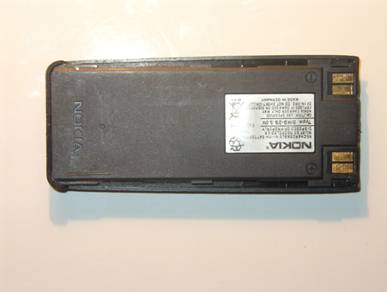

1.a.NIMH BMS2S-3.6v (borne notate)

1.b.

1.c.Nu sunt riscuri speciale

2.a.LIION BLS 2-3.6v (borne nenotate)

2.b.

2.c.daca bateriile sunt descarcate definitiv trebuie incarcate cu 1v,dup ace nu mai trage amperaj sursa cu 2v si in continuare cu 3 iar dupa ce bateria este adusa la nivelul de 3v se incarca cu 1v mai mult decat tensiunea bateriei (3.6v)

Daca nu se respecta aceasta siguranta interna a bateriilor se va intrerupa si trebuie desfacute pt. a fi reparate.

NOKIA 3110

1.a.NIMH BMH 1-6.0v (borne nenotate)

1.b.

1.c.Nu sunt riscuri

NOKIA 3310,3350

1.a.NIMH/LIION BMC 3/ 3.6v (borne notate)

1.b.

1.c.Nu sunt riscuri la NIMH.Cela LIION trebuie incarcate cu 1v peste tensiunea nominala.

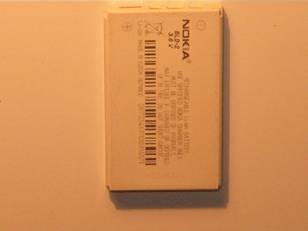

NOKIA 8210,8310

1.a.LIION BLB 2 3.6 v (bone notate)

1.b.

1.c.Trebuie incarcate ca orice baterie LIION cu atentie si sa nu se depaseasca 1v peste tensiunea nominala.

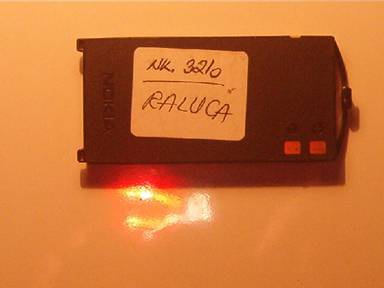

NOKIA 3210

1.a.NIMH BML-3    2.4v (borne notate)

1.b.

1.c.Nu sunt probleme speciale insa atentie la tensiune (!!Singura baterie cu 2.4v!!)

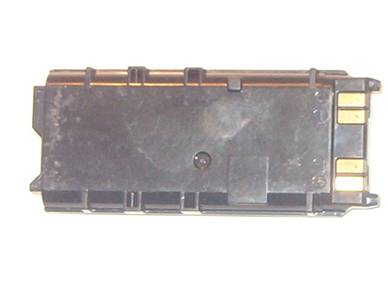

NOKIA 2110

1.a.NIMH BBH-1S 6.0v (borne nenotate )

1.b.

1.c.Nu sunt probleme speciale

NOKIA 8810

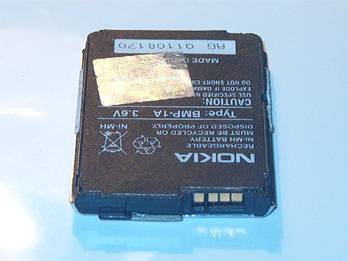

1.a.BMP-1A NIMH

1.b.

1.c.Nu sunt probleme speciale

2.a.LIION 3.6v

2.b.

2.c.Se alimenteaza cu grija cu max 1 v peste tensiunea batetiei.Daca este lasata (uitata) mai mult de 30 min se umfla si explodeaza ca o torta de magneziu.

NOKIA 9210

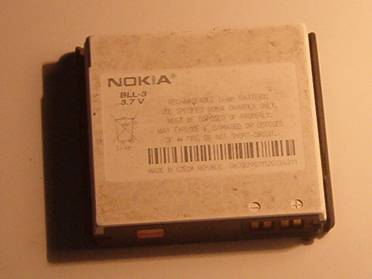

1.a.BLL-3 3.7v

1.b.

ERICSSON

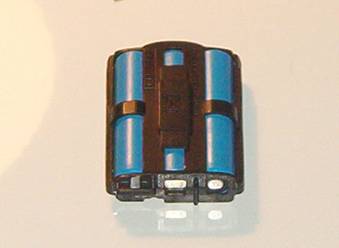

ERICSSON 628,1018,868,888

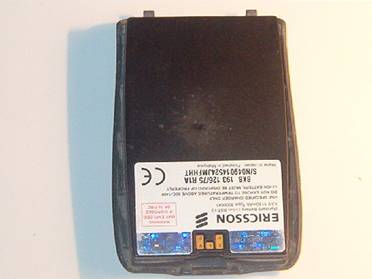

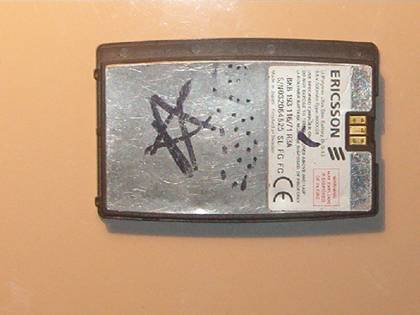

1.a.NIMH BKB 1903 108 R1A 4.8v

1.b.

1.c.Nu sunt probleme speciale

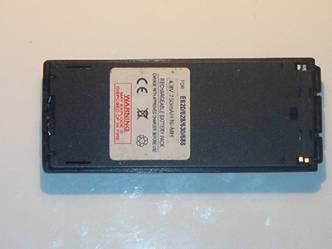

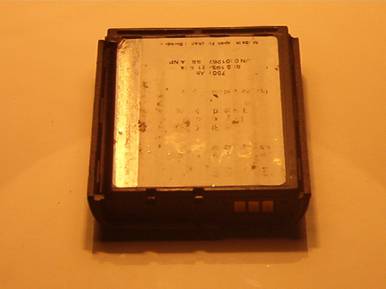

ERICSSON 788,768

1.a.4.8v 700 MAH

1.a.

1.c.Nu sunt probleme speciale

ERICSSON T28

1.a.BUS 10 LI-POLYMER 3.6v

1.b.

1.c.Bateria aceasta este cu totul si cu totul sensibila.Daca o alimentati cu polaritate inverse siguranta interna care este foarte sensibila se va arde.(se arde siguranta in cazul cel mai fericit).Asa ca fiti atenti la polaritate.Siguranta se mai poate arde si daca bateria este descarcata definitive si noi incercanm sa o alimentam cu 4v spre exemplu.Bateriile descarcate total trebuie sa le alimentam cu o tensiune mica si apoi o crestem progresiv pana la 4v.Bateriile stricate nu se vor arunca.Ele pot fi reparate si folosite in DEPT. SERVICE.

ERICSSON T300

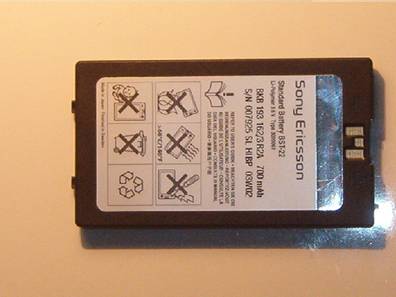

1.a.BST-22    3.6v

1.b.

1.c.La fel ca si bateria de T28 are un element ff sensibil si o siguranta interna mica si se arde f usor.Trebuie incarcata cu o tensiune care se mareste treptat pana la 4.5v

ERICSSON T20

1.a.BST-13 1150mAh

1.b.

1.c.Baterie LIION Trebuie incarcata vu maxim 1 v peste tensiunea nominala de pe baterie

ERCSSON T66

1.a.BSL-14 3.6v 570mAh

1.b.

MAXON

MAXON    MX 3204

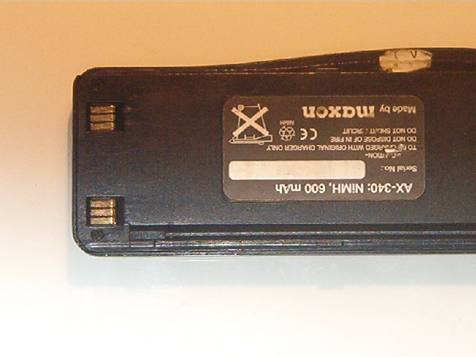

1.a. AX-340 NIMH 600MAH

1.b.

1.c. Daca folositi bornele cu o polaritate gresita (invers) explodeaza condensatorul intern (nu e gluma).Deci dupa cum vedeti in desen pinul din dreapta este poziitiv iar penultimul pin din stanga este negative

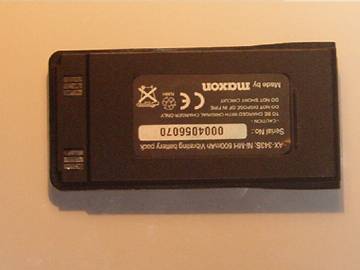

MAXON MX 6869

1.a.AX343 S NIMH 600MAH 4.8v

1.b.

1.c.La fel ca la sora ei mai mare la aceasta baterie va exploda condensatorul intern daca nu este respectata polaritatea

MAXON MX-6810

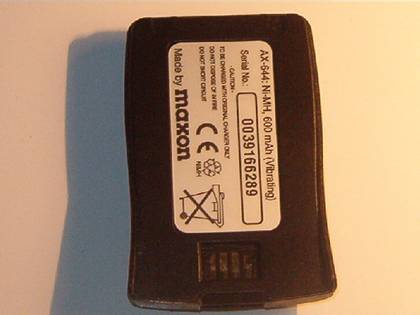

1.a.AX644 NIMH 4.8v

1.b.

1.c. Aceasta baterie nu are probleme speciale

BOSCH

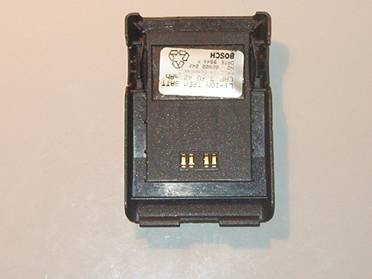

BOSCH 509

1.a.NIMH 3.6v 800MAH

1.b.

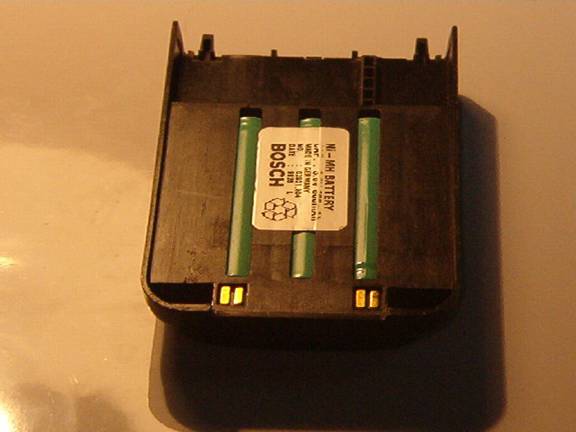

1.c.Exista intr-adevar o problema si anume ca daca bateria este defecta oricum ai pune bornele de incarcare sursa arata ca bateria trage current.Dar de fapt ea nut rage current ci acest current este descarcat intr-o rezistenta interna.

BOSCH 908,909

1.a.LIION 3.6 v

1.b.

ALCATEL

ONE TOUCH EASY DB

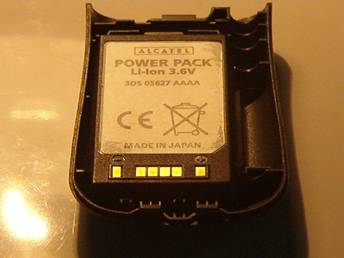

1.a.3DS 05627 LIION 3.6v

1.b.

1.c.Fiind o baterie LIION trebuie alimentata cu o tensiune maxim cu 1 v peste cea a bateriei iar daca este descarcata definitive trebuie alimentata in trepte incepand cu 1v

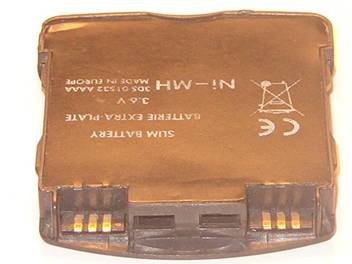

2.a.NIMH 3.6v

2.b.

2.c.Aceasta baterie nu este sensibila deloc si inghite cam orice greseala.Insa a nu se persevere.Fiind o baterie NIMH se poate incarca cu pana la 1.5v peste tensiunea normala a bateriei.

ALCATEL 501,701

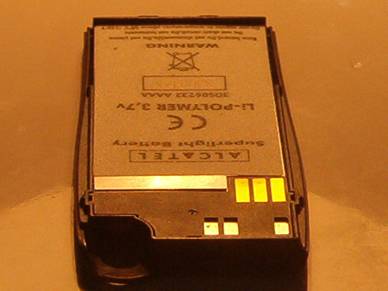

1.a.Li-Polymer 3.7v

1.b.

1.c.Baterie LIPOLIMER foarte sensibila.A fi incarcata cu prudenta.

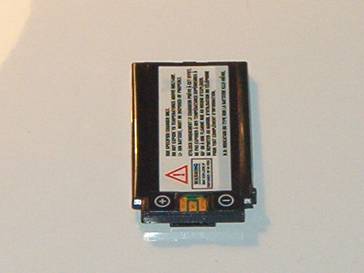

ALCATEL ONE TOUCH POCKET

1.a.3DS04199 LIION 3.6v

1.b.

1.c.Baterie f sensibila.De asemenea aveti grija la bornele de incarcare ca sunt foarte apropiate

ALCATEL 301,302

1.a.NIMH 3.6v

1.b.

1.c.Nu sunt probleme speciale

ALCATEL ONE TOUCH EASY,GUM,MAX

1.a.LIION 3.6v 1100MAh

1.b.

1.c.Baterie LIION fara probleme speciale

MITSUBISHI

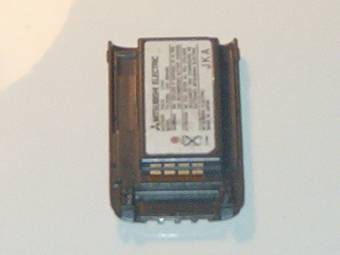

MITSUBISHI ASTRAL,GALAXY,GEO,GEO @

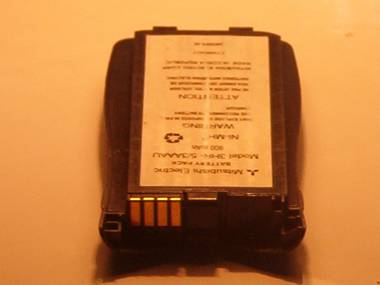

1.a.FZA-0001A 900MAH 3.8v

1.b.

1.c.Baterii foarte rezistente.Nu au probleme speciale.

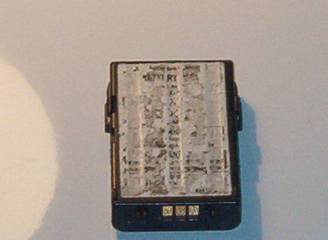

MITSUBISHI MARS

1.a.NIMH 3.8v

1.b.

1.c.Aceste baterii nu au probleme speciale.

MITSUBISHI ARIA

1.a.FZ2538A 3.8v 580mAH

1.b.

1.c.Baterie LIION fara probleme speciale

SONY

SONY CD5

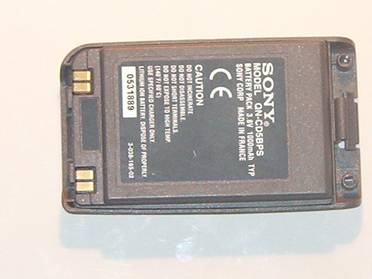

1.a.QN-CD5BPS 3.8v 1000mAH

1.b.

1.c.Baterie Lithium ion se incarca cu maxim 4.6v.Nu se strica f repede.

PANASONIC

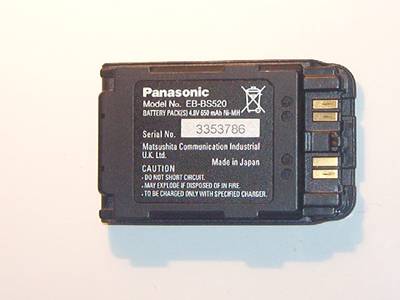

PANASONIC D520

1.a.EB-BS520 NIMH 4.8v

1.b.

1.c.Alimentati cu incredere respectand regulile.

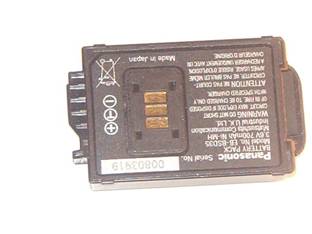

PANASONIC GD35

1.a.EB-BSD 35 NIMH 3.6v

1.b.

1.c.Nu are probleme

TELITAL

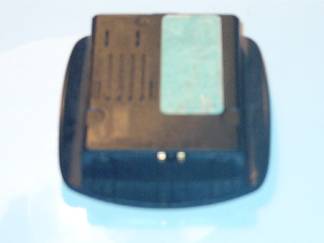

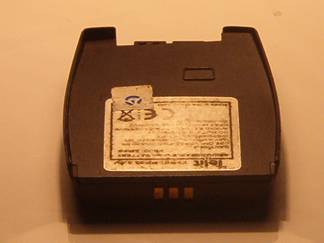

TELITAL GM410

1.a.PP33 3.6v LIION

1.b.

1.c.Baterie LIION fara probleme

TELITAL GM 210

1.a. 3.6v NIMH

1.b.

1.c.Nu sunt probleme

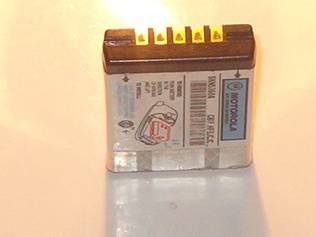

MOTOROLA

MOTOROLA D920,D930

1.a.SNN5360A 3.LIION 3.6v

1.b.

1.c.Aceasta baterie este LIION si poate fi incarcata ca atare.Siguranta nu are o sensibilitate deosebita.

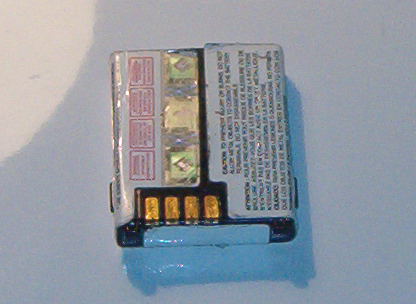

MOTOROLA V3688,V51,V50,V3788

1.a.SNN 7517 LIION 3.6v

1.b.

1.c.La aceasta baterie nu mai este nevoie de indicarea bornelor de incarcare pentru ca aceasta baterie NU SE POATE INCARCA PE SURSA.

MOTOROLA T191,T192

1.a.NIMH 3.6v

1.b.

1.c.Nu sunt probleme speciale

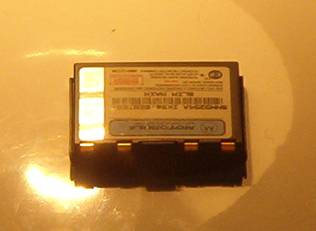

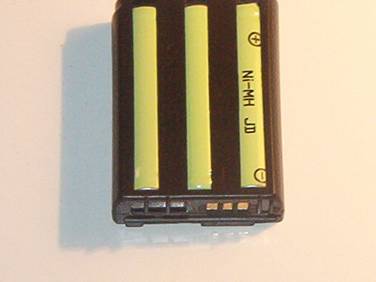

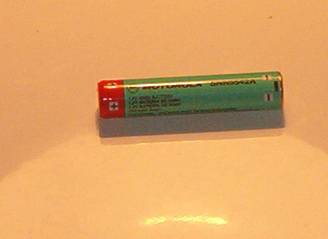

MOTOROLA    V2288

1.a.SNN5542A 1.2v

1.b.

1.c.Acesta este un element NIMH de 1.2v.Voi puteti sa-l alimentati cu pana la 1.7v.Bineinteles ca telefonul foloseste 3 baterii a cate 1.2v deci in total 3.6v

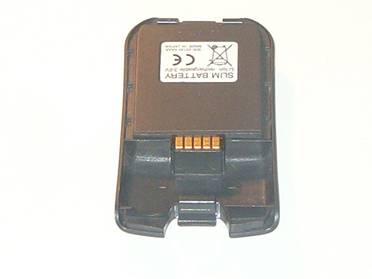

MOTOROLA STARTAC&SLIMLITE

1.a.SNN5254A SLIM MAIN 3.6v LIION

1.b.

1.c.Aceasta baterie este ff sensibila sin u se recomandaq incarcarea pe sursa

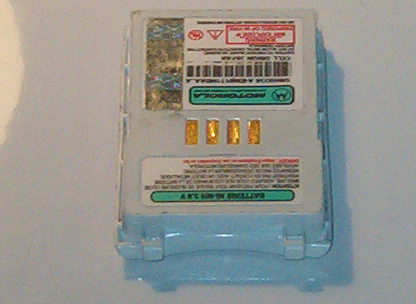

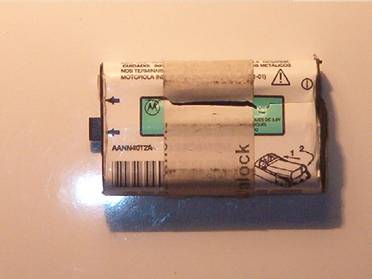

MOTOROLA T180

1.a.AANN4012A 3.6v NIMH

1.b.

SAGEM

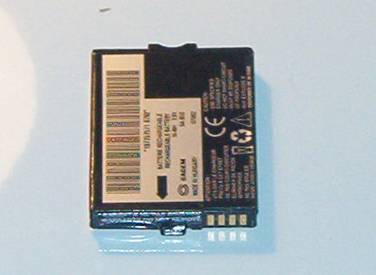

SAGEM 3024

1.a.

1.b.

1.c.

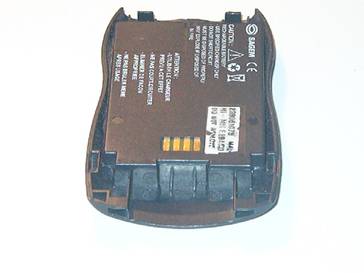

SAGEM 922

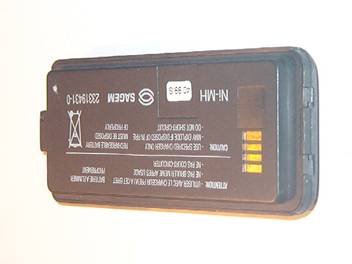

1.a.NIMH 3.6v

1.b

.

( To Pier)

Te sagem phones (9XX) that have the power off problem have a battery problem.The Sagem battery is NIMH and NIMH battery if are stored for a long time they freeze (not cold but they make tiny crystals inside and they can no more function properly .Even if the battery is new and never used if it is stored for more then 1 year have to be reformatted. The solution for this is to forcely manually charge the battery with a DC power supply with 6V more then 5 minutes. Watch the photo ,the red arrow is the positive connector from the power supply (+) and the black arrow (-) is the negative. So charge the battery for 5 minutes with power supply (if you test now the phone it will function) then insert the battery into the phone and fully charge it .It needs 3 complete cicles of charging&discharging before the battery reach its optimum state.

Please note that some batteries (badly damaged ones) can not be restored even after force charge and 3 cycles of charge&discharge

1.c.Nu sunt probleme speciale.Insa aveti grija ca bornele de incarcare sunt destul de apropiate.

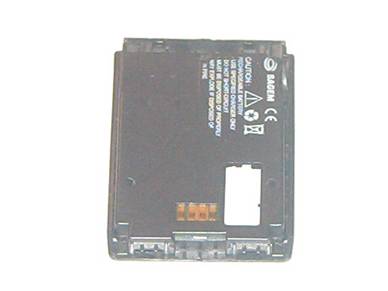

SAGEM 930

1.a.NIMH 3.6v

1.b.

1.c.Nu sunt probleme speciala dar bornele de incarcare sunt foarte apropiate iar cablurile de incarcare trebuie sa fie destul de mici (crocodilii)

SAGEM

SAGEM 8XX

1.a.NIMH 3.6v

1.b.

SONY

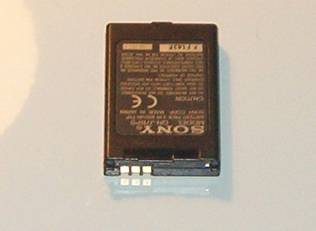

SONY J6

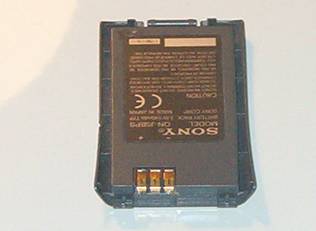

1.a.QN-J5BPS LIION 3.6v

1.b.

1.c.Baterie LIION fara probleme speciale

SONY J7

1.a.3.6v LIION

1.b.

SIEMENS

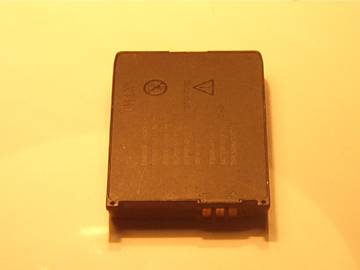

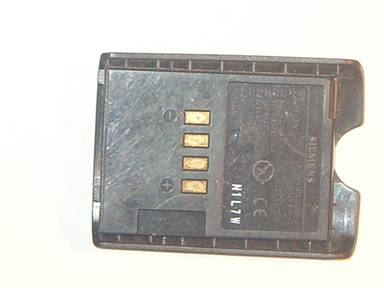

SIEMENS C35

1.a.V30145 500mAh 3.6v

1.b.

1.c. Baterie NiMH fara probleme speciale

SIEMENS C45

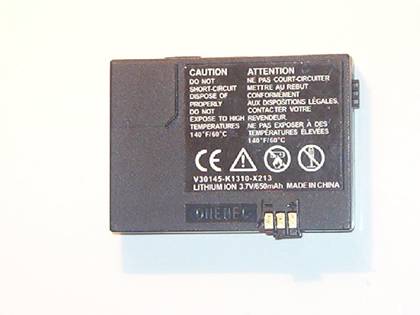

1.a.V30145    3.7v 650mAh

1.b.

1.c.Baterie LIION fara probleme speciale

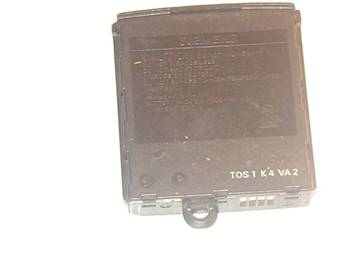

SIEMENS S25

1.a.V30145-LIION 3.6v

1.b.

1.c.Baterie LIION.Nu este foarte sensibila dar atentie este totisi o baterie LIION si au fost cazuri cand a fost defectata de la o alimentre cu o polaritate gresita.

SIEMENS C25

1.a.V30145- 3.6v

1.b.

1.c.Baterie NIMH fara probleme speciale

SIEMENS S6

1.a.V30145 3.6v

1.b.

1.c.baterie NIMH fara probleme speciale.

2.a.3.6v

2.b.

2.c.Baterie LIION care ca orice baterie LIION trebuie incarcata cu max.1 volt peste tensiunea de 3.6v

PANASONIC

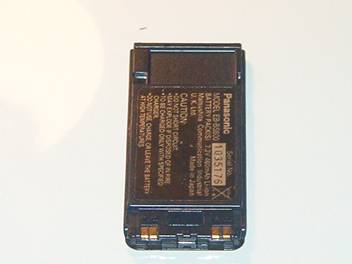

PANASONIC G600

1.a.EB-BS600 7.2v LIION

1.b.

1.c.Baterie LIION generatie veche 7.2v.Nua re probleme speciale.Puteti sa ridicati tensiunea pana la 2 v peste tensiunea de 7.2v

PANASONIC GD 52

1.a.EB-BSD52 3.6v NIMH 600mAh

1.b.

1.c.Nu sunt probleme speciale.Baterie NIMH

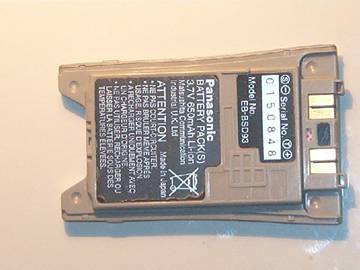

PANASONIC GD 93

1.a.EB-BSD93

1.b.

1.c.Baterie LIION baterie f.f .sensibila si care are un element de tip nou.Se recomanda prudenta si

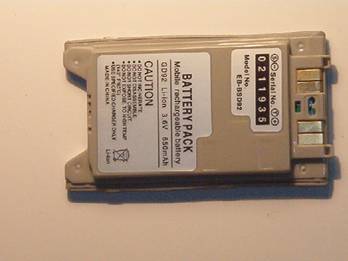

PANASONIC GD 92

1.a.LIION 3.6v 650mAH

1.b.

1.c.Baterie LIION foarte sensibila.Se recomanda incarcarea treptata.

PHILIPS

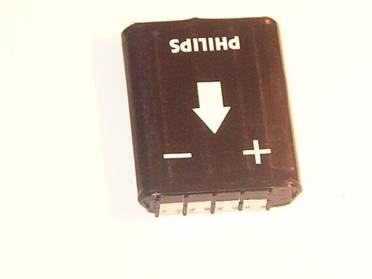

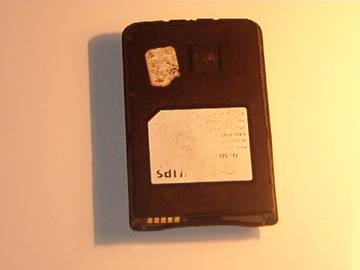

PHILIPS SAVY

1.a.BHR 127/P 3.6v 700mAH

1.b.

1.c.Aceasta baterie nu este sensibila la suprasarcini

PHILIPS OZEO

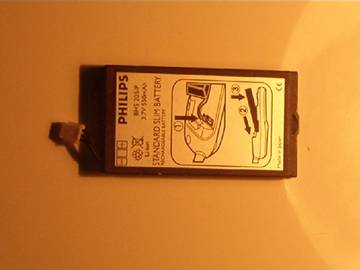

1.a.BHS205P 3.7v 550mAh

1.b.

1.c.Baterie sensibila LION de generatie noua.Nu se recomanda incarcarea cu sursa.In cazuri speciale se recomanda incarcarea ei cu maxim 0.5v peste tensiunea de 3.6v.Pentru a o incarca trebuie sa aveti 2 bolduri pe care sa le introduceti in mufa de conectare cu placa de baza a telefonului (aceeasi metoda ca la Ericsson 2618.

PHILIPS DIGA

1.a.4.8v NIMH

1.b.

1.c.Bateria nu are probleme speciale.Singura problema ar fi ca bateriile originale sunt atat de vechi incat nu mai sunt bune de nimic.Nici Noi din China nu mai exista.Asa ca trebuie sa fiti atenti la Amperaj.Adica daca sursa afiseaza un amperaj foarte mic inseamna ca bateria este veche (uscata).La aceste baterii vechi tensiunea de mijloc este mult ridicata sin u mai este de exemplu 4.8v ci 5.5.Daca in timp ce alimentati bateria cu 6.1v sursa afiseaza un amperaj foarte mic inseamna ca bateria este veche.

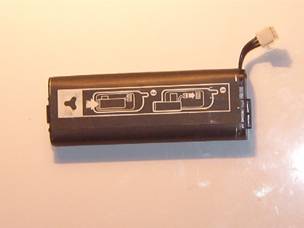

Philips Azalis

1.a. BVR 207/P 3.6v 670mAh NIMH

1.b.

1.c.Baterie normala NIMH .Necesita pentru uncarcare 2 crocodili speciali (ascutiti) sau o improvizatie cu ac.

PHILIPS GENIE

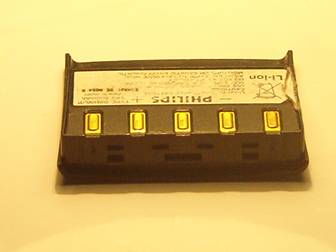

1.a.BIB 105/P 550 mAh LIION

1.b.

1.c.Baterie LIION.A se incarca cu maxim 4.6v.Sursa nu trebuie sa indice in nici un caz mai mult de 1A.
