CIRCUIT DIVIZOR DE CURENT

CIRCUIT DIVIZOR DE CURENT

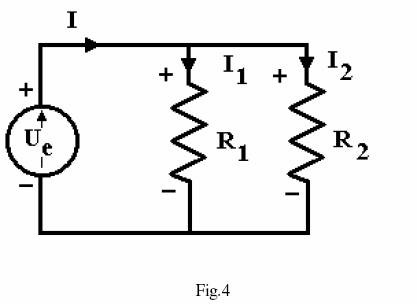

In fig.4 este prezentata schema unui divizor de curent alcatuit dintr-o sursa de tensiune continua e U si di doua rezistente legate in paralel R1 si R2 :

Curentul total prin circuit este I iar curentii prin cele 2 rezistente sunt I1 si I2 .

Expresia curentului principal I este :

Tensiunea la bornele celor 2 rezistente este aceeasi Ue .Putem scrie :

Rezulta :

Inlocuind pe I2 obtinem :

respectiv

2 Legea lui Ohm.

Legea lui Ohm se aplica pentru conductori electrici la capetele carora se aplica tensiuni electrice. Legea lui Ohm spune ca intr-un circuit intensitatea (I) curentului electric este direct proportionala cu tensiunea (U) aplicata si invers proportionala cu rezistenta (R) din circuit. Formula matematica a legii lui Ohm este:

,unde

I este intensitatea curentului, masurata in amperi (A);

U este tensiunea aplicata, masurata in volti (V);

R este rezistenta circuitului, masurata in ohmi (Ω).

Cu alte cuvinte, in cazul unui rezistor a carui rezistenta este constanta, daca tensiunea creste, intensitatea curentului va creste proportional cu tensiunea si invers. Un astfel de rezistor care respecta fidel legea lui Ohm se numeste rezistor ohmic.
