CIRCUITE DE DERIVARE SI INTEGRARE UTILIZATE IN TELECOMUNICATII

CIRCUITE DE DERIVARE SI INTEGRARE UTILIZATE IN TELECOMUNICATII

CAPITOLUL I

Argument

Domeniul telecomunicatii reprezinta defapt domeniul semnalelor electrice. Prin semnal electric se intelege variatia unei tensiuni sau intensitati in timp. Generatoarele de functii produc semnale sinusoidale dreptunghiulare si triunghiulare. In multe aplicatii sunt necesare semnale care prezinta o alta variatie in timp.

Circuitele de derivare si integrare sunt utilizate pentru modificarea formei semnalului de intrare .

Aceste circuite sunt necesare pentru a obtine semnalul de forma dorita necesar pentru functionarea corecta a altor circuite ,de exemplu :

Porti logice ,numaratoare ,amplificatoare ,circuite de masura etc.

Aceste circuite pot fi realizate ,atit cu componente distrete cit si cu ajutorul circuitelor integrate.

Circuitele de derivare si integrare sunt utilizate si in structura aparatelor de masura ,de exemplu : voltmetru pentru masurarea tensiunii alternative nesinusoidale .

Circuitele de derivare si integrare fac parte din structura regulatoarelor ,care la rindul lor fac parte din sisteme de reglare automata in care una sau mai multe marimi sunt mentionate la valoarea constanta .

In lucrarea de fata prezint atat circuite simple realizate cu rezistoare si condensatoare, cat si cele realizate cu amplificatoare operationale care integreaza respectiv deriveaza semnalul de intrare indiferent de forma acestuia. Pentru realizarea acestor operatii matematice exista o stransa legatura a circuitului si perioada semnalului de intrare

CAPITOLUL II

CONTINUT PROPRIU-ZIS

2.1. MARIMI SPECIFICE SEMNALELOR

Prin semnal se intelege o variatie de tensiune sau current ,care pot fi aleatoare sau periodice .

Exista o mare varietate de semnale : dreptunghiulare ,trapezoidale ,in dinte de ferastrau ,triunghiulare ,de tip clopot . In multe aplicatii se folosesc semnale de forma aproximativ dreptunghiulara.

Atunci cind la intrarea unui circuit se aplica un semnal dreptunghiular ideal ,la iesire se obtine un semnal deformat ,datorita actiuni elementelor reactive (bobine ,condensatoare) din circuit .

Acest semnal poate fi caracterizat cu ajutorul unor parametri ,dintre care cei mai importanti sunt : amplitudinea semnalului (A) ,durata semnalului ,durata frontului anterior ,durata frontului posterior ,descresterea palierului si ,daca este cazul ,supracresterea semnalului .

Astfel :

Amplitudinea semnalului (A) reprezinta valoarea marimii corespunzatoare regiunii palierului (valoarea de regim ).

Durata semnalului reprezinta intervalul de timp dintre momentele corespunzatoare atingerii valorii de 0,5 din amplitudinea semnalelor .

Durata frontului anterior (de crestere) reprezinta intervalul de timp necesar marimii pentru a creste de la 0,1 la 0,9 din valoarea de regim .

Durata frontului posterior (de descrestere) reprezinta intervalul de timp necesar marimii pentru a descreste de la 0,9 la 0,1 din valoarea de regim .

Descresterea palierului reprezinta diferenta dintre valoarea maxima si cea minima a plierului .

- Supracresterea reprezinta diferenta dintre valoarea maxima inregistrata de marime si valoarea de regim .

Semnalele pot fi obtinute prin doua metode : prin generare sau prin formare .

Metoda formarii semnalelor se bazeaza pe obtinerea unei succesiuni periodice de semnale ,plecind de la semnale periodice de alta forma ,de obicei sinusoidale .

2.2 CIRCUITE DE DERIVARE RC

Circuitele de derivare (de ascutire) sunt circuite RC folosite pentru obtinerea unor semnale de scurta durata (ascutite) din semnale de durata mare ,de obicei de tip dreptunghiular .

In figura 1 se reprezinta un circuit de derivare RC . Functionarea lui se bazeaza pe proprietatea condensatorului de a nu-si varia brusc tensiunea la borne ,bazata pe faptul ca energia san u poate variata prin salt .

In aceste conditii ,la aplicarea unui impuls dreptunghiular (un "salt" de tensiune ) ,condensatorul se prezinta in primul moment ca un scurtcircuit ,avind tendinta sa-si pastreze starea initiala de neincarcare . Saltul se transmite la iesire , reprezentat in figura 2.

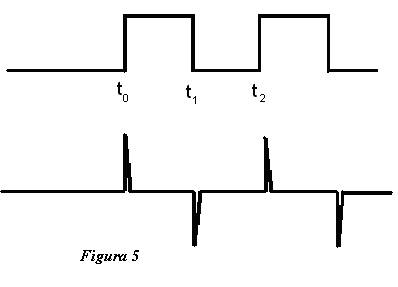

Figura 2

La aplicarea frontului posterior al semnalului dreptunghiular ("salt"negative) condensatorul are aceeasi comportare ,tinzind sa-si pastreze nemodificata starea de incarcare .In mod lent ,condensatorul se descarca exponential ,tensiunea de iesire revenind la zero .Se observa deci ca la un impuls relative lung ,aplicat la intrare ,se obtin la iesire doua impulsuri scurte ,de polaritati opuse . Pentru ca la iesirea circuitului sa se obtina impulsuri scurte (ascutite) ,este necesar ca ,incarcarea si descarcarea condensatorului sa se produca intr-un interval de timp mai redus decit durata t a impulsului dreptunghiular aplicat .

2.3 CIRCUITE DE INTEGRARE RC

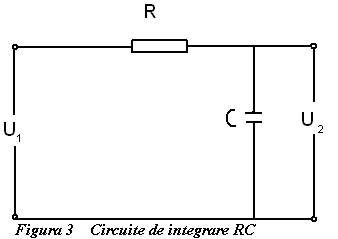

Circuitele de integrare (de netezire) sunt circuite RC folosite pentru obtinerea unor semnale cu fronturi modificate fata de cele ale semnalului de intrare ,ele furnizind la iesire integrarea semnalului de intrare. Schema unui astfel de circuit RC este reprezentata in figura 3.

Daca parametric circuitului respecta conditia ca valoare constantei de timp a circuitului sa fie mult mai mare decit durata impulsului :

t= RC

atunci ,la aplicarea unui semnal dreptunghiular ,condensatorul se incarca lent ,aproximativ liniar . Tensiunea de iesire creste treptat pina la disparitia impulsului de iesire.

In acest moment ,condensatorul incepe sa se descarce ,iar tensiunea de iesire scade treptat ,tinzind catre zero .Datorita incarcarii si descarcarii lente a condensatorului ,impulsul de iesire are o forma aproximativ dreptunghiulara ca in figura 4 .

Prin asocierea corspunzatoare a unor circuite de limitare ,de derivare si de integrare se pot obtine diverse forme de semnal plecind de la un semnal sinusoidal .

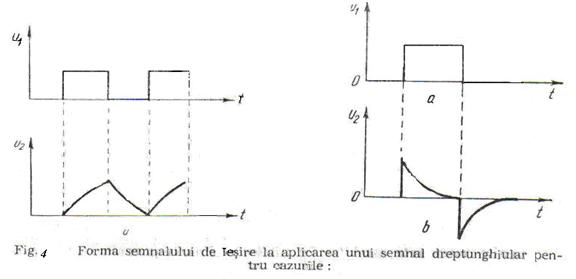

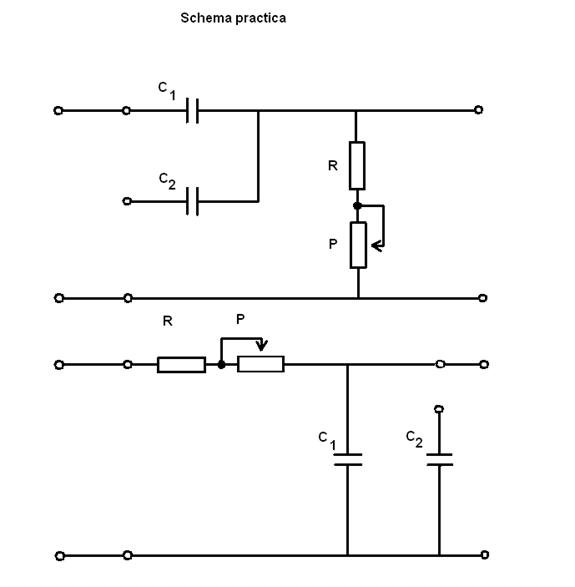

DERIVAREA SEMNALULUI DREPTUNGHIULAR

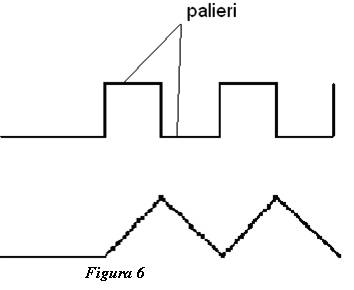

INTEGRAREA SEMNALULUI DREPTUNGHIULAR

CAPITOLUL III

CIRCUITE DE DERIVARE SI INTEGRARE REALIZATE CU AMPLIFICATOARE OPERATIONALE

3.1 PROPRIETATILE AMPLIFICATOARELOR OPERATIONALE

Amplificatoarele operationale sunt amplificatoare cu curent continu ,cu reactie negative interioara si prevazuta cu o bucla de reactie negative externa ,care initial putem efectua operatii ,ca adunarea ,scaderea ,inmultirea si impartirea cu o constanta (in c.c) si cu extindere in c.a operatii mai complexe ca :derivare ,integrate ,obtinere de functii logaritmice etc.

In present ,domeniul lor de utilizare e mult extins .Prevazute in bucla de reactie cu retele comlexe ,amplificatoarele operationale actuale pot realize cele mai diverse functii ,cu performante ridicate si perfect controlabile .

Amplificatoarele operationale pot prezenta ,in cazul general ,doua intrari si doua iesiri ,putind lucra ,in utmatoarele variante :

cu o singura intrare si iesire ;

cu doua intrari si doua iesiri ;

cu doua intrari si o iesire .

In cele ce urmeaza se vor trata amplificatoarele operatioanle moderne ,respective circuitele integrate monolitice liniare ,cu doua intrari si o iesire .

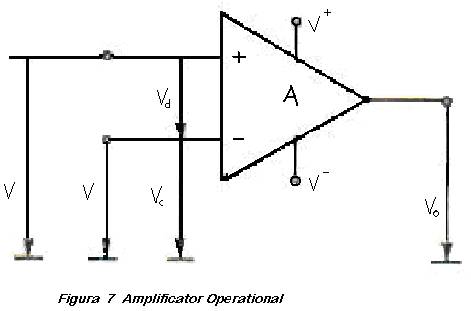

Simbolul unui AO este reprezentat in figura in figura 7

Se observa ca intrarile sunt notate cu "+" si cu"--".Alpicind un semnal peintrarea "+" ,la iesire se obtine un semnal in faza cu cel de intrare .

Intrarea "+" se numeste "neinversoare " de faza .

Aplicind un semnal de baza "--" el se regaseste la iesire in pozitie de faza .Aceasta intrare se numeste "inversoare" .Dupa cum se aplica semnalul pe una sau pe cealalta din borne ,amplificatorul se numeste "neinversor" sau "inversor".

Parametri principali ai amplificatoarelor operationale si consecintele lor cele mai importante sunt :

- au o impedanta da intrare theoretic infinita - practice foarte mare ;in consecinta ,curentul de intrare in AO este teoretic zero ,practice foarte mic ;

- au o deriva a tensiunii nula (nu apare semnal de intrare in absenta semnalelor de intrare) ; consecinta este ca tensiune de decalaj de intrare (care trebuie aplicate pentru a anula deriva) este nula ;

- au o impedanta de iesire theoretic zero ,practice foarte mica ;in consecinata valoarea tensiunii de iesire nu depinde de rezistenta de sarcina ;

- amplificarea in bulca deschisa e teoretic infinita ,practic extrem de mare ,ceea ce duce la consecinta ca diferenta de tensiune intre cele doua intrari sa fie nula .

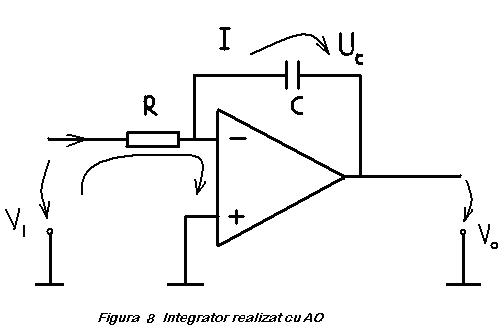

- INTEGRATOR REALIZAT CU AMPLIFICATOR OPERATIONAL(AO)

Q-sarcina electrica; Uc-tensiunea la terminalele c

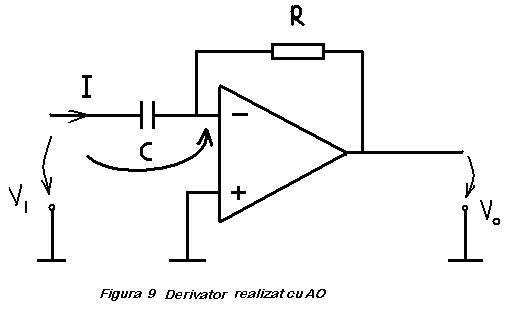

- DERIVATOR REALIZAT CU AMPLIFICATOR OPERATINAL(AO)

In cadrul circuitelor de integrare putem incadra generatoarele TLV cu descarcare prin tranzistor bipolar .

Cel mai simplu circuit de obtinere a tensiunilor liniar variabile este cel din figura 9 a care contine un tranzistor in regim de comutare si un circuit RC . Inainte de inceputul perioadei utile tranzistorul este saturat si condensatorul este descarcat .

La aplicarea unui impuls de polaritatea negative ,tranzistorul se blocheaza si condensatorul C incepe sa se incarece prin rezistorul R de la sursa de tensiune Ec .

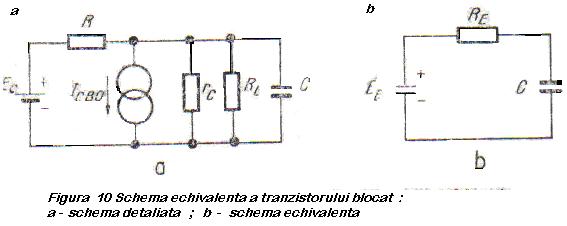

Inceputul tensiunii liniar variabile este intarziat fata de momentul in care se aplica pe baza tranzistorului treapta negativa de tensiune.Aceasta intarziere este egala cu sursa dintre durata intervalului de timp de resorbtie a purtatorilor minoritari din baza si durata determinata de viteza de scadere a curentului de colector dupa iesirea tranzistorului din saturatie.De fapt ,pe durata de descarcare a curentului de colector,tensiunea la bornele condensatorului creste dupa o lege parabolica . Dupa trecerea tranzistorului in stare blocata,condensatorul se incarca in conformitate cu schema echivalenta din figura 10 a ,in care tranzistorul blocat este inlocuit cu un generator de curent Icbo si o rezistenta Rc.Schema din figura 11 a se transforma intr-o schema echivalenta ,prezentata in figura 11 b .

- CIRCUITELE TLV CU TRANZISTOR BIPOLAR

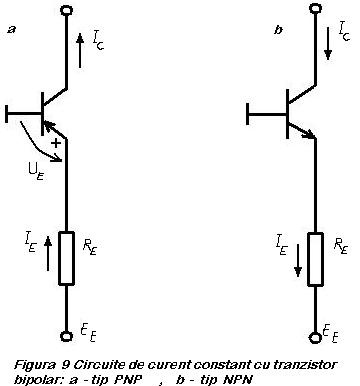

Asa cum s-a aratat in figura 9 pentru obtinerea unei variatii liniare a tensiunii Uc pe condensator ,valoarea curentului de incarcare sau descarcare a condensatorului trebuie sa fie constanta .Pentru aceasta ,rezistorul de incarcare sau de descarcare a condensatorului se inlocuieste cu un dipol de curent constant . Cel mai simplu dipole de current constant este tranzistorul . In figura 9 sunt prezentate cele mai simple scheme de conectare a tranzistoarelor PNP si NPN ca surse de current constant .

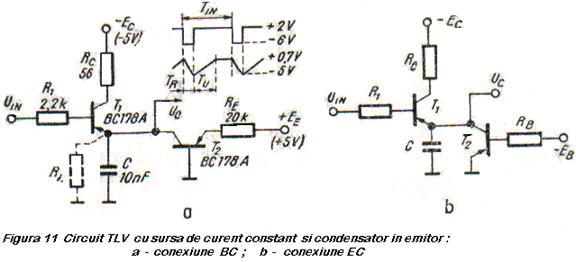

In schema din figura 11 a,tensiunea liniar variabila se obtine pe condensatorul C la descarcare lui prin sursa de current constant formata din tranzistorul T2 in conexiune BC . Cuplajul dintre generatorul TLV si sursa impulsurilor de comanda se face prin rezistorul R1 . Acest cuplaj se poate realiza si printr-un circuit RC . Tranzistorul utilizat ca sursa de current constant poate functiona si in conexiune EC , binienteles , cu performante mai slabe decat in conexiunea BC . Daca in baza tranzistorului T2 ,se conecteaza un resistor Rb la sursa Eb se obtine o sursa intermediara intre conexiunile BC si EC .

In prezenta impulsului negativ de comanda ,condensatorul C este incarcat aproape pana la tensiunea -Ec . Saltul pozitiv al impulsului de comanda blocheaza tranzistorului T1 ,dupa care incepe incarcarea condensatorului C prin sursa de current constant ,formata din tranzistorul T2 in conexiune BC . Se observa ca curentul tranzistorului T2 nu participa total la incarcarea condensatorului ,ci o parte se consuma prin rezistenta de sarcina Rl ,si prin rezistenta inverse a jonctiunii emitorului tranzistorului T1 .Rezistorul Rc este necesar in schema pentru stabilizarea tensiunii initiale

U1 pe condensatorul C in functie de temperature ,intrucat fara ea ,in unele cazuri ,nu s-ar putea obtine regimul de saturatie a tranzistorului T1 .

Schema echivalenta a circuitului din figura 11 .

CAPITOLUL IV

NORME GENERALE DE PROTECTIE A MUNCII

Pentreu a ne proteja asupra efectului de electrocutarein lucrul cu utilajele si instalatiile electrice ,va trebui s-a respectam normele de protectie din domeniul respectiv .

Curentul electric prezinta un pericol enorm in cazul in care ignora masurile de prevanire ,privind utilizarea echipamentului de protectie si modul de utilizare ,de actionare privind verificarea si interventia in circuitele primare .

Efectul de electrocutare se produce prin actionarea violenta a curentului electric asupra corpului producind contractia muschilor inimii intr-un timp scurt blocind circulatia singelui intervenind decesul in 1-3 minute .

Orice interventie intr-o instalatie incepe cu activitatea vizuala.

Utilizarea unor instrumente improvizate in circuit constind din legaturi imperfecte ,circuite trase prin locuri nepermise ,mai ales prin locuri inflamabile .

Orice individ care lucreaza cu asemenea elemente trebuie sa actioneze cu scule electroizolante .

In instalatiile electrice se lucreaza in doua moduri :

Cu deconectarea totala a tensiuni (U).

Lucrari cu instalatia sub tensiune .

Cunoasterea perfecta a instalatiilor la care trebuie sa intervii ,presupune eliminarea riscului in proportie de 90 % .

In media rezistenta corpului uman variaza intre 5000 -40000 (Ω) .

In orice process de electrocutare intervine legea lui ohm ,variatia rezistentei corpului uman R/corp 30-50 miliampermetri (mA) pe o perioada de 1-3 munute .

Rezistenta corpului uman poate sa creasca prin protejarea corpului cu materiale electroizolante ,covoare de cauciuc ,platforme speciale din lemn ,cizme si manusi electroizolante .

Cu ,cit tensiunea (U) si curentii sunt mai mari si elementele electroizolante sunt de o calitate superioara .

Orice interventie intr-o instalatie se face cu verificare a instrumentelor si aparatelor de rigoare ,a prezentei sau a lipsei de tensiune (U) din instalatie .

Instrumentul de verificare fiind lampa de control .

Toate sculele si aparatele se verifica la o sursa cunoscuta sub tensiune prin care demonstram buna functiune a verificatorului de tensiune .Evitarea electrocutarii se poate face prin o metoda tehnica ,utilizind centura de impamintare .

Centura de impamintare reprezinta un sistem format din electrozi de (Zn)si platbanda de zinc sau zincata fiind introdusi la circa 0,6 m cu scopul de a realiza o rezistenta scazuta intre 4 -10 Ω .
