Capacitatea electrica - element de circuit

Proprietatea electrica a elementului de circuit denumit capacitate este aceea de a acumula sarcina electrica atunci cand la bornele sale se aplica o tensiune.

;

Componenta electronica caracterizata in principal prin capacitate electrica este condensatorul. El contine doua armaturi separte de un dielectric.

Pentru un condensator capacitatea poate fi exprimata in functie de dimensiunile sale geomertrice si de proprietatile dielectricului:

Energia inmagazinata de capacitate

Capacitatea nu disipa putere dar inmagazineaza o anumita energie electrica atunci cand se incarca si o cedeaza atunci cind se descarca:

W_e este energia acumulata in capacitate atunci cand se incarca la tensiunea V_C sau energia este cedata de capacitate cand se descarca de la tensiunea V_C pana la zero.

Conectarea capacitatilor in paralel

Conectarea capacitatilor in serie

Comportarea capacitatilor in curent continuu (CC)

Capacitatile sunt echivalente in curent continuu cu o intrerupere a circuitului.

Comportarea capacitatilor in curent alternativ (CA)

Capacitatile sunt echivalente in curent alternativ cu o impedanta, Z_C. Consideram tensiunea la bornele capacitatii prin reprezentarea fazoriala:

reactanta capacitatii

Filtru RC trece jos

v_i este o tensiune sinusoidala de pulsatie ω (sau frecventa f= ω/2π)

Filtru RC trece sus

v_i este o tensiune sinusoidala de pulsatie ω (sau frecventa f= ω/2π)

Comportarea capacitatii la inalta frecventa

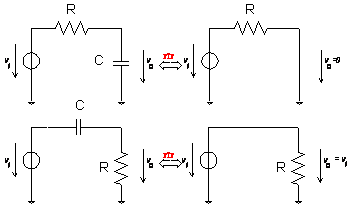

La inalta frecventa, acolo unde reactanta capacitatii devine mult mai mica decat rezistentele din circuitele anterioare, capacitatea poate fi echivalata (la limita) cu un scurtcircuit introdus in circuit.

Comportarea capacitatii in regim tranzitoriu

Incarcarea unei capacitati de la o sursa de tensiune constanta

Descarcarea capacitatii pe o rezistenta

Incarcarea unei capacitati de la o sursa de curent constant

Comportarea circuitelor RC la aplicarea unui tren de impulsuri
