Amplificatorul de frecventa intermediara

Amplificatorul de frecventa intermediara

Obiective :

• Analizeaza operatiile amplificatorului de frecventa intermediara cu doua etaje
• masurarea castigului fiecarui etaj si a amplificatorului complet
• detectia prin puncte si prin wobulator, rspunsul in frecventa si FTB
• evaluarea efectului amplificatorului CAG

Instrumente :

• Unitate de baza (sursa modul PSU/EV, unitatea suport MU/EV, unitatea individuala de control SIS1/SIS2/SIS3)

• Modulul experimental MCM22

• Osciloscopul
• Generatorul AM/SWEEP 400-1600 kHz

• Frecventmetru

Notiuni teoretice:

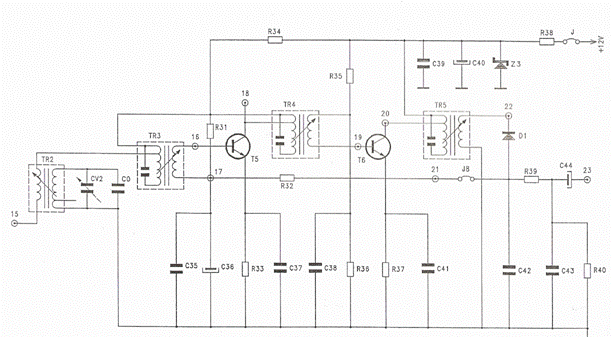

Semnalul provenit de la convertor este aplicat primului transformator de frecventa intermediara TR3 si de la acesta este transmis primului etaj (tranzistor T5)

Baza lui T4 depinde de asemenea de tensiunea provenita de la detector iar in acest fel amplificarea primului etaj variaza.

Cu ajutorul transformatorul TR4 semnalul este preluat de al doilea etaj de amplificare IF format din tranzistorul T6 si de la acesta prin transformatorul TR5 este transmis diodei detectoare.

Considerand toate aceste ce le numim simplu transformatoare,de fapt contin un capacitor in parelel cu primarul circuitului ce ce transporta la iesirea circuitului frecventa IF.

Fig.933.1

• MCM Se deconecteaza toti jumperii
• SIS1 Punem toate comutatoarele "OFF"
• SIS2 Introducem codul lectiei : 933

Al doilea etaj de amplificare IF

• alimentarea receptorului AM (jumperul J introdus)
• deconectarea jumperului J3 (CAG)

• conectarea TP15 la masa, oscilatorul local este blocat

• aplicam un semnal de frecventa 455 kHz si cu amplitudinea de 0.2 Vpp la TP18

(fara modulatie)

• conectarea osciloscopului la TP19 (baza lui T5) si TP22
• calibrarea transformatoarelor TR4 si TR5 pentru a obtine amplitudinea maxima

a semnalului in TP22

• fie Vo si Vi masurarea tensiunii varf-la-varf in TP19 si TP22;castigul G de

455kHz amplificarea este data de :

G=V0/Vi in decibeli

Al doilea etaj al amplicarii IF

Q1.Ce marime are semnalul de 455 kHz ?

SET

A B

1 2 aproape 10

2 4 aproape 10 dB

3 1 aproape 30 dB

4 3 aproape 100

Raspunsul frecventei si FTB al doilea etaj

• pastram setarile de la exercitiu anterior
• variem frecventa de intrare de la 440 to 470 kHz cu pasii de 5 kHz calculam Gdb in corespondenta cu fiecare frecventa
• cu datele din tabel .

Q2. Cat de mare este banda lata de -3dB ?

SET

A B

1 5 aproximativ 50 MHz

2 1 aproximativ 10 kHz

3 2 aproximativ 50 kHz

4 3 aproximativ 5 kHz

5 4 aproximativ 90 kHz

Q3.Cat de mare este castigul 455 KHz ?

SET

A    B

1 2 mai mic decat unul din al doilea etaj si egal cu aproximativ 40 dB

2 4 mai mare decat unul din al doilea etaj si egal cu aproximativ 80 dB

3 1 aproximativ 30 dB

4 3 mai mare decat unul din al doilea etaj si egal cu aproximativ 45 dB

variati frecventa de intrare de la 455 la 465 Khz cu paii de 2 Khz, calculati Gdb in corespondenta cu fiecare frecventa

evaluati trece banda B=f2-f1, f2 si f1 .

Q4.Cat este banda lata la -3 dB?

A    B

1 4 mai mic decat unul din al doilea etaj si egal cu aproximativ 20 khz

2 1 mai mic decat unul din al doilea etaj si egal cu aproximativ 8 khz

3 2 mai mare decat unul din al doilea etaj si egal cu aproximativ 15 khz

4 3 are doua varfuri la distanta de 10 khz

Efectul CAG al amplificarii

• pastram setarile de la exercitiu anterior (fig.933.7)
• deconectam TP17 de la masa
• se aplica o tensiune continua intre 0 si -1V la TP17

Q5.Verificand acestea amplitudinea semnalului de iesire (si castigul amplificarii) :

SET

A B

1 2 aproximativ 10

2 3 aproximativ 10 dB

3 4 aproximativ 30 dB

4 1 aproximativ 100

• SIS1 Punem comutatorul S5 "ON"
• SIS2 Se apasa INS

Q6. Care componenta prezinta o anomalie?

SET

A B

1 2 aproximativ 10

2 3 aproximativ 10 dB

3 4 aproximativ 30 dB

4 1 aproximativ 100

5 4
