Condensatorul

Este acel element de circuit electric pentru care intre capacitatea, curentul ce trece prin condensator, valoarea tensiunii exista relatia: .

Simbol:

Un condensator din punct de vedere constructiv este format din: doua armaturi conductoare intre care se gaseste un izolator. Teoretic un condensator nu permite trecerea curentului continu.

Reactanta pe care o pune un condensator intr-un circuit alternativ se numeste reactanta capacitiva. Aceasta reactanta este cu atat mai mare cu cat frecventa este mai mare: .

Dependenta reactantei capacitive de frecventa poate fi mai complicata daca luam in considerare modul in care se realizeaza un condensator.

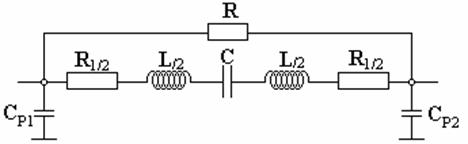

Schema echivalenta:

Condensatoarele pot fi clasificate in felul urmatoarelor:

condensatoarele fixe

condensatoarele variabile

condensatoare trimer (seniconductoare)

condensator a carei capacitate se comanda prin tensiune

Condensatoarele fixe

condensatoare cu hartie (hartie uleiata)

condensatoare cu ulei (condensatoare de inalta tensiune)

condensatoare cu polipropilena metalizata

- ceramice

- polistiren

condensatoare electronice: - electrolit lichid (cu Kantal)

condensatoare electronice: - electrolit uscat (cu Tantal)

Pentru a le clasifica putem introduce cateva caracteristici:
