Convertoare pentru energii neconventionale

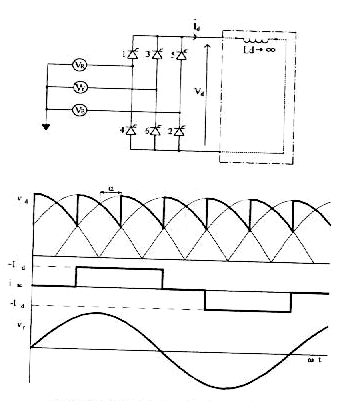

Principiul de functionare al convertoarelor difera datorita faptului ca iesirea este de curent alternativ sau curent continuu. O unitate des intalnita in sistemele trifazate este puntea de tiristori de 6 pulsuri complet comandata. Ea este aratata in Fig. 1, datorita popularitatii sale, si este folosit in ilustrarea tehnicilor analizei armonice. Aceste tehnici pot fi aplicate oricarei alte configuratii de convertoare, avand acelasi principiu de functionare.

Puntea de 6 pulsuri este folosita ca sursa pentru motoarele de curent continuu si ca unitate de conversie curent alternativ / curent continuu pe intrare in PWM, pentru obtinerea undelor cvasipatratice si alimentarile in curent alternativ. Din punctul de vedere al modelarii, tiristorii in punte sunt tratati ca comutatoare perfecte a caror func≠tionare este controlata in asa fel incat sa conecteze sarcina de curent continuu, de 6 ori pe fiecare ciclu, sincronizat cu fazele retelei de alimentare in curent alternativ. Momentul comutarii tiristorului este definit (Fig. 1) in functie de unghiul de deschidere deschidere) a tiristorului, , a carei variatie reprezinta

deschidere) a tiristorului, , a carei variatie reprezinta

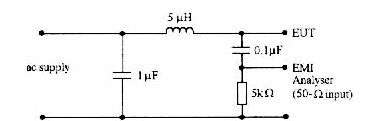

Armonicile, atat pe intrarea cat si pe iesirea puntii, sunt stabilite prin procesul de comutare. Acest model de sistem relativ simplu este folosit initial pentru calcularea armonicilor.
