Curba de cavitatie exterioara σPl=f(QP)a turbinei Kaplan prototip instalata in CHE-PF-I

Abstract : Lucrarea prezinta doua metode de determinare a coeficientilor cavitatii si mediul cufundat al turbinelor Kaplan ale centralelor hidraulice . Ambele metode permit dezvaluirea dependentelor dintre rata curgerii si cea a coeficientilor cavitatii . Valorile finale arata diferente mici intre rezultatele celor doua metode prezentate in lucrare .

      1.Introducere

Un parametru functional important al turbinelor este inaltimea de aspiratie care determina cota de instalare. Inaltimea de aspiratie si coeficientul de cavitatie al instalatiei se afla in interdependenta pri relatia Thoma :

σPl = A- At +- hs / H

unde A=Pat / ρg este presiunea atmosferica exprimata in lungime coloana apa , iar At = Pv / ρg este presiunea de vaporizare a apei la temperature de lucru exprimata in acelasi mod, hS fiind inaltimea geometrica de aspiratie , ρ Pl fiind coeficientul de cavitatie al instalatiei . Lucrarea de fata se ocupa de evaluarea hs inaltimii de aspiratie a trubinelor Kaplan retehnolologizate de la PF-1 si cu stabilirea coeficientului de cavitatie al instalatiei ρpl .

      2.Determinarea inaltimii de aspiratie si a coeficientilor de cavitatie prin metoda corelarii nivelelor amonte cu cele aval prin intermediul debitelor Qp si caderilor Hp .

In tabelul 1 se prezinta dependenta implicita φ ( Qt /Qp , Hp , hs , σPl , fQ ) , pentru functionarea simultana a celor 12 hidroagregate ale CHE-PF-1 , f Q fiind durata de mentinere a debitelor , exprimata in ore/an . Debitul de functionare al unei unitati este notat cu Qp(Qp/12) , si este numitorul din prima coloana de date .

Debit

Qt/Qp

Nivel

amonte

Nivel

aval

Inaltimea medie de aspiratie

-hsP

Caderea

Bruta

Hp

Durata de mentinere a debitelor

fQ

Coeficientul de cavitatie al instalatiei

σ Pl

[m3 / s /m3/s]

[m.a ASL]

[m.a ASL]

[m]

[m]

[ore/an]

-

1250/104,16

69,56

41,04

-10,04

28,52

8760

0,7068

2000/133,66

69,53

41,12

-10,12

28,41

8500

0,712

300/250

69,44

41,25

-10,25

28,19

7502

0,722

4000/333,37

69,34

41,42

-10,42

27,92

6142

0,735

5000/416,66

69,16

41,64

-10,64

27,52

4700

0,754

6000/500

68,90

41,86

-10,86

27,04

3312

0,7758

7000/583,33

68,56

42,13

-11,31

26,43

2200

0,804

8000/666,66

68,14

42,31

-11,31

25,83

1255

0,829

9000/780

67,41

42,41

-11,41

24,00

780

0,897

10000/833,33

66,32

42,50

-11,50

23,82

462

0,907

11000/916

64,64

42,74

-11,74

21,90

275

0,998

12000/1000

63,00

42,96

-11,96

20,04

150

1,10

14000/1166,66

63,00

43,53

-12,53

19,47

16

1,163

15100/1258

63,00

43,83

-12,83

19,17

0,9

1,197

Inaltimea de aspiratie σpl a fost determinate prin intermediul relatiei Thoma particularizata de SULZER - HYDRO pentru CHE-PF-1 sub forma :

σ pl = B* - hs / HP ,

unde B* = hbP - hvap este presiunea barometrica redusa , cu hbp-inaltimea barometrica corespunzatoare inaltimii de instalare a prototipului si hvap-presiunea de vaporizare .

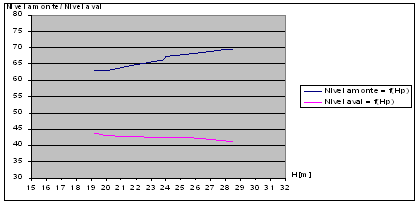

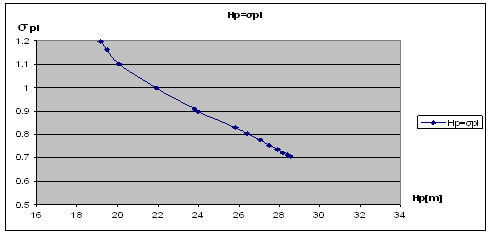

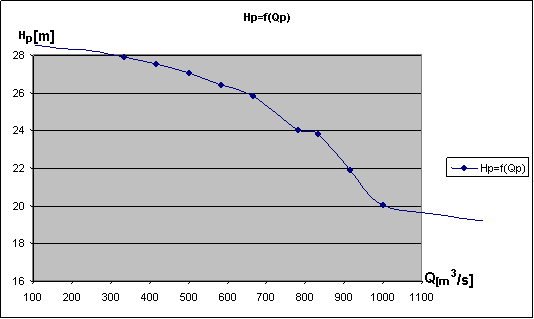

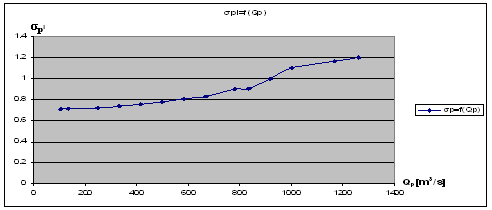

Cu ajutorul datelor din tabelul de mai sus a fost posibila trasarea curbei exterioare de cavitatie a CHE-PF , σ Pl = f(QP) , reprezentat in figura 1.

Qp

Hp

σpl

Nivel amonte

Nivel aval

σpl

σpl*

Hp

  1. Metoda paralelogramelor pentru determinarea inaltimilor de aspiratie hs si a coeficientilor de cavitatie σPl la CHE-PF-I

Valorile caderilor medii H*p se determina ca diferente dintre coordonatele punctelor de pe A,C si A`C` la diferite caderi Hp. Ordonatele punctelor situate pe diagonala A`C` pentru diferite valori ale caderii Hp reprezinta tocmai nivele aval HAV in mdMA,cu ajutorul carora s-au determinat inaltimile de aspiratie hs care au valori negative,stiind ca planul ce contine axele palatelor rotorice este situate la o cota absoluta de +31 mdMA .

Hp

[m]

16

18

20

22

24

26

28

30

31,4

H*P

[m]

16,055

18,027

20,000

22,018

24,080

25,960

27,980

30,048

31,422

hS

[m]

-15,972

-14,596

-13,449

-12,300

-11,385

-10,238

-9,229

-8,174

-7,486

σ *Pl

1,635

1,377

1,239

1,027

0,899

0,786

0,693

0,612

0,563

σPl

-

1,300

1,100

1,000

0,900

0,817

0,730

0,680

-

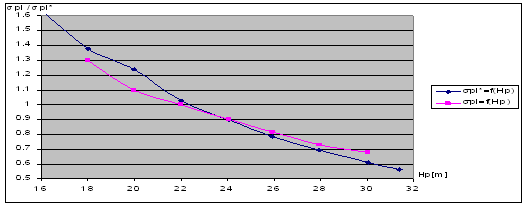

Se remarca o diferenta mica intre valorile HP date in abcisa si caderile medii H*P obtinute prin cunoasterea nivelelor maxime , medii si minime din amonte si aval .

      4.Concluzii

Cele doua metode aplicate in lucrarea de fata si anume ``Metoda corelarii nivelelor din amonte si aval`` si ``Metoda paralelogramelor`` utilizate pentru calculul coeficientilor σPl si σ*Pl conduc practi la aceleasi curbe σ Pl = f(HP) si σ*Pl = f(HP) respective σ Pl = f(QP) si σ*Pl = f (QP).

Bibliografie :

      Anton I. : Metoda si noi relatii pentru prezicerea randamentului η P a turbinei Kaplan prototip . Aplicatie la turbinele retehnologizate de la CHE-PF-I . Hidroenergetica 2000.

      Anton I. : Metoda si relatiile noi pentru determinarea efectului de scara cavitational la turbinele Kaplan . Aplicatie la turbinele retehnologizate de la CHE-PF-1 . Hidroenergetica 2000.

      Anton I .: Cavitatia vol II Ed . Academia RSR , Bucuresti 1995 .
