Curenti de scurgere prin izolatie

Curenti de scurgere prin izolatie

O problema importanta ce apare la masurarea rezistentelor foarte mari o constituie prezenta curentilor de scurgere - numiti si curenti de fuga - prin izolatia aparatului sau a obiectului de masurat, curenti ce provoaca erori foarte mari sau chiar fac masurarea imposibila.

a) Ecranul de garda la AM

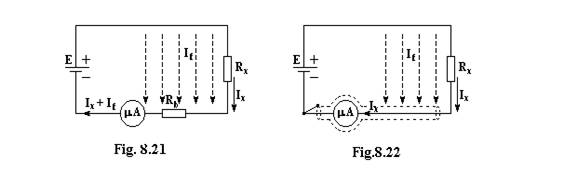

Influenta curentilor de fuga (I_f). Cazul masurarii unei rezistente foarte mari (R_x cu ohmmetrul este aratat in fig. 8.21). Se observa ca la instrument (mA), ajunge nu numai curentul (I_x), ci si curentul parazit (I_f) care falsifica rezultatul masurarii. Altfel spus, efectul curentilor de fuga consta in aparitia unei rezistente parazite (R_f) ce sunteaza pe R_x, din care cauza in fig. 8.21 se masoara R_xR_f /(R_x + R_f) si nu R_x. Aceasta rezistenta (R_f) se mai numeste si rezistenta de fuga.

Ecranul de garda la ohmmetre. Influenta curentilor de fuga poate fi eliminata cu ajutorul unui ecran (EG) care colecteaza acesti curenti si ii canalizeaza spre sursa E pe o cale ce ocoleste complet instrumentul de masura (fig. 8.22); un asemenea circuit poarta numele de circuit sau ecran de garda.

In diverse situatii de masura ecranul de garda poate avea forme diferite; insa indiferent de forma trebuie sa indeplineasca cele doua conditii de baza (fig. 8.22):

sa colecteze curentii de fuga si sa-i intoarca la sursa pe o cale care sa ocoleasca traseul curentului masurat (I_x);

- sa fie conectat la un potential cat mai apropiat de cel al conductorului prin care circula I_x.

Observatii

. La teraohmmetre circuitul de garda este conectat si la o borna exterioara a aparatului, numita borna de garda; notata de regula, cu G. O astfel de borna poate fi intalnita si la megohmmetrele de inalta tensiune (tensiune de lucru =5 kV) precum si la puntile Wheatstone pentru rezistente foarte mari. Asemenea AM permit masurarea pe rezistoare sau obiecte de masura cu trei borne.

. Ecranul de garda este necesar si in cazul masurarii curentilor mici (sub 1 nA) cu electrometre sau cu amplificatoare electrometrice. La acestea din urma, in foaia de catalog, constructorul da si indicatii pentru gardare (exemplu la AO din seria 3523, catalog Burr - Brown).

b) Ecranul de garda la obiectul de masura

Dupa cum s-a aratat mai inainte, ecranul de garda este necesar si la rezistoare cu rezistenta foarte mare, pentru eliminarea influentei curentilor de scurgere pe suprafata, adica pentru definirea exacta a rezistentei acestora. Si in acest caz, ecranul sau circuitul de garda este scos la o borna separata, adica avem de a face cu obiecte de masura cu trei borne.
