Cele mai simple mijloace tehnice care pot furniza informatii de masurare sunt instrumentele de masura. Acestea sunt dispozitive de sine statatoare si sunt elemente componente ale aparatelor de masurare analogice.

Un instrument de masurare (IM) este un mecanism electromecanic care, in general, transforma o marime activa X, intr-o marime mecanica, de obicei un cuplu de forte, denumit cuplu activ, care provoaca rotirea dispozitivului mobil al acestuia. Pentru ca fiecarei marimi X sa-i corespunda o deviatie a a dispozitivului mobil, asupra acestuia actioneaza si un cuplu rezistent, dependent de a, astfel incat, sub actiunea celor doua cupluri, dispozitivul mobil se roteste cu un unghi a=f(X). Deviatia a constituie o informatie de masurare a valorii X a marimii de intrare.

Exista instrumente de masura care nu au cuplu rezistent. Echilibrarea dispozitivului mobil, in acest caz, se realizeaza prin actiunea a doua cupluri active de sensuri opuse, dependente de doua valori diferite X₁ si X₂. Dispozitivul mobil, in acest caz, se roteste cu un unghi . Aceste instrumente se numesc logometre.

Schema bloc a unui aparat de masurare electric este reprezentat in figura 2.1 in care: CM reprezinta circuitul de masura iar MM - mecanismul de masura. Circuitul de masura transforma marimea de masurat (X) intr-o marime intermediara (Y), iar mecanismul de masura aconverteste marimea intermediara (Y), intr-o deviatie (a ) care indica direct informatii despre valoarea lui X. Daca X nu este purtatoare de energie, cum este de exemplu, rezistenta, la circuitul de masura se ataseaza si o sursa de alimentare cu energie (SA din fig. 2.1, b.).

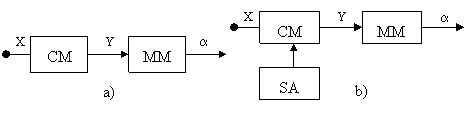

Fig. 2.1. Schema bloc a unui aparat de masura electric

Dupa principiul de functionare IM se impart in urmatoarele categorii: - magnetoelectrice; - cu magnet mobil; - feromagnetice; - electrodinamice; - ferodinamice; - de inductie; - electrostatice; - cu lamele vibrante; - termice.
